12인승 3인승 캠핑카 제작 - 127호 (신형, 냉장고, 태양광 3장)
Date : 2018-11-21
Name : File : 20181121175750.jpg
Hits : 125




안녕하세요! 아트원 입니다.

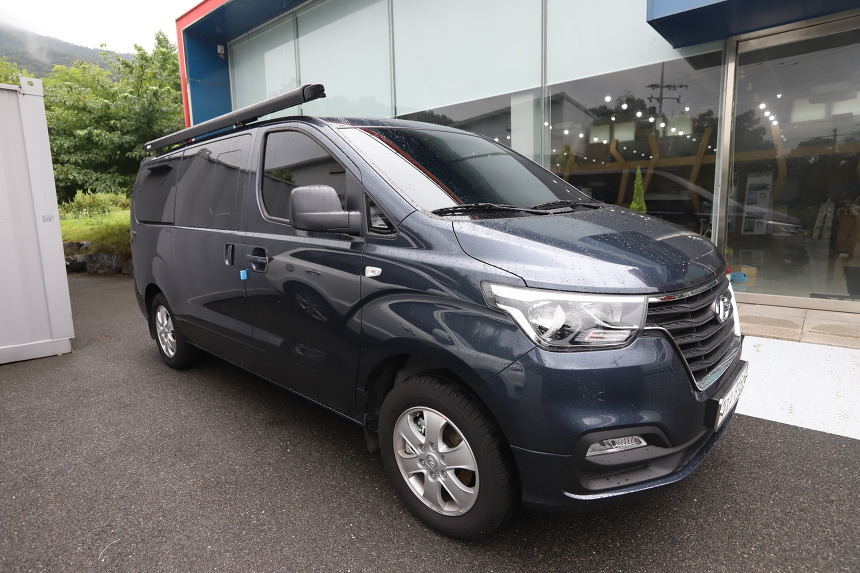

그랜드 스타렉스 신형으로 개조된 캠핑카 입니다.
승합차 캠핑카로 정식으로 구조변경까지 완료 하여 출고 됩니다.
내부 공간은 정해진 레이아웃으로 최대한 심플하게 제작된 캠핑카 입니다.

많은 기능이 들어간 캠핑카를 제작하고 싶지만,
정해진 공간에 꾸역꾸역 넣기에는 사용성이 너무 불편해서
심플한 디자인으로 꼭 필요한 수납공간과 전기 장치등이 설치되는
디자인으로 개조해 드립니다.

마실 캠핑카는 아쉽게도 커스텀으로 제작은 불가능 합니다.
가구의 제작 비용이 고가 이다 보니 개개인의 취향에 맞춰해드린다면
캠핑카 제작에 들어가는 비용이 지금보다는 배로 뛸수도 있을겁니다.
비용을 절감하기 위해 대량생산을 하고
그 생산에 비례하여 단가를 낮추고 있습니다.

차후에는 이 단가를 더욱 낮추어 제공할 수 있도록 노력하겠습니다.

우선 마실 캠핑카의 큰 골격은 운행/조리/취침 그리고 수납으로 보실 수 있습니다.







1열은 운/조수석으로 운행에 필요하므로
그대로 남겨두고 2열 이후 좌석 및 레일이 모두 제거 됩니다.
탈거된 시트의 경우 별도 필요할경우를 제외 하고는
대부분 폐기 됩니다.
필요하시면 미리 말씀해주세요~..^^;

취침 공간으로 연속된 평면으로 1.8제곱미터 이상의 면적이 나옵니다.
2인이 취침할 수 있는 공간이며, 3인은 부족합니다.

중앙 통로석이 제거되고, 좌/우 수납공간이 있지만,
한쪽의 수납공간엔 보조 배터리3개 및 주행중, 태양광 충전 및
주행중 충전기를 설치하는 전기장치 함으로 활용 되고,
나머지 한곳은 대형 수납공간으로 활용이 가능 합니다.

가운데 통로석은 길쭉한 수화물을 수납하기에 적당 합니다.

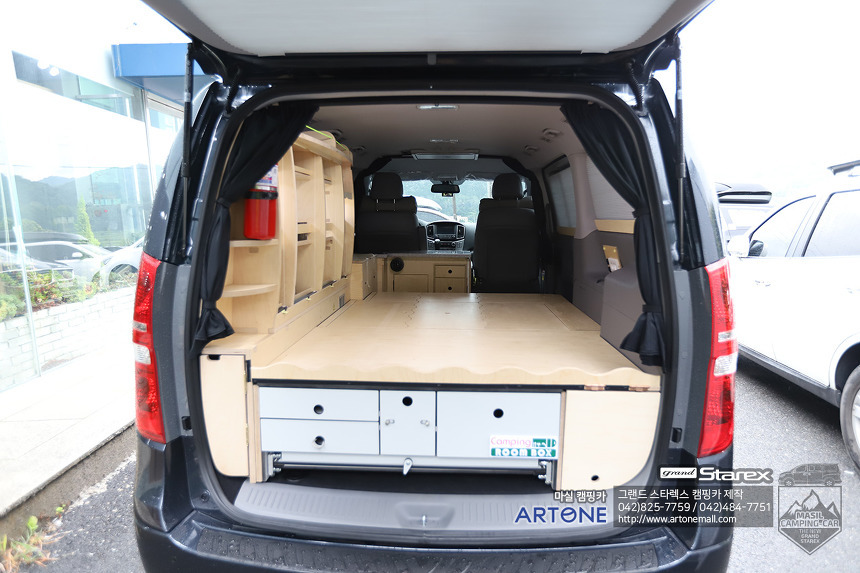

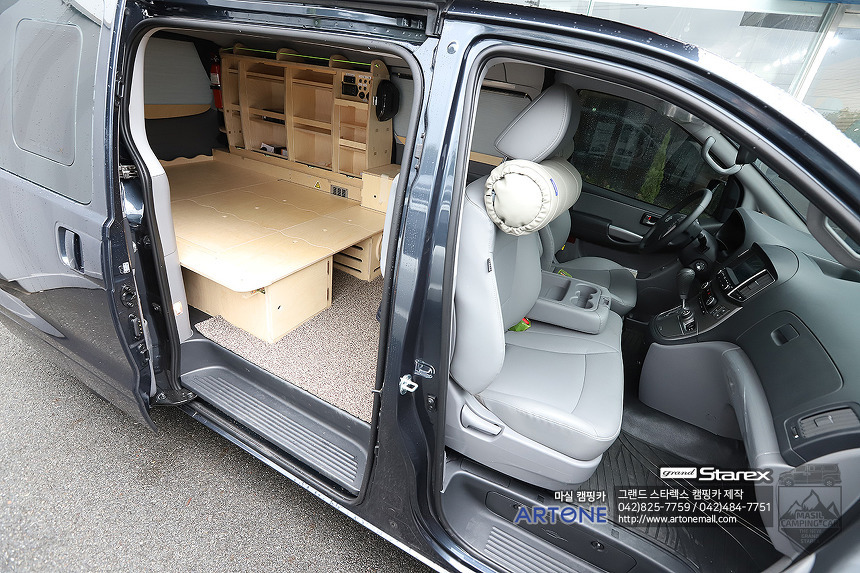

취침되는 공간입니다.
가로 세로 1830 x 1200정도의 사이즈로
2명이 취침 할 수 있는 공간 입니다.

취침면적 아래로는 중앙 통로석을 기준으로 좌/우 수납함이 있고,
운전석 방향에는 배터리 함이 설치 됩니다.
배터리는 300a로 주행중 충전과 외부220v충전 ,주행중 충전이 가능 합니다.

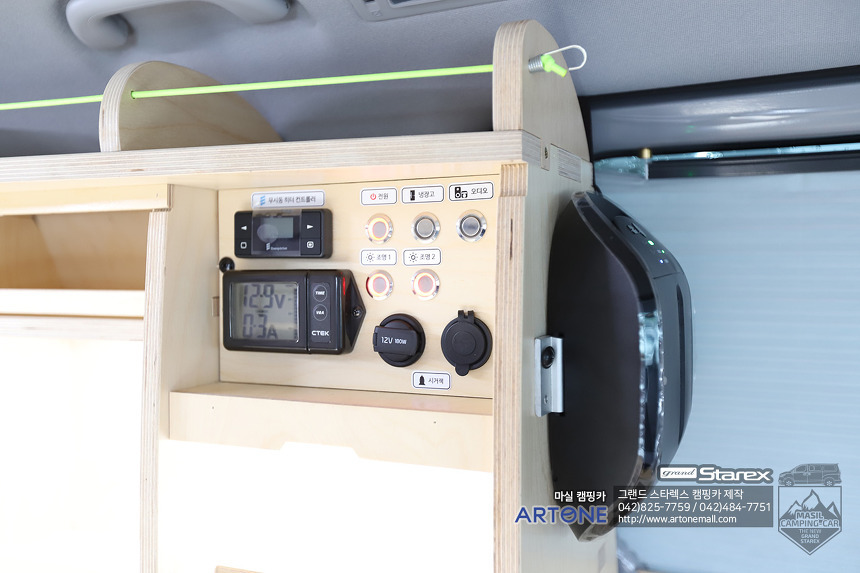

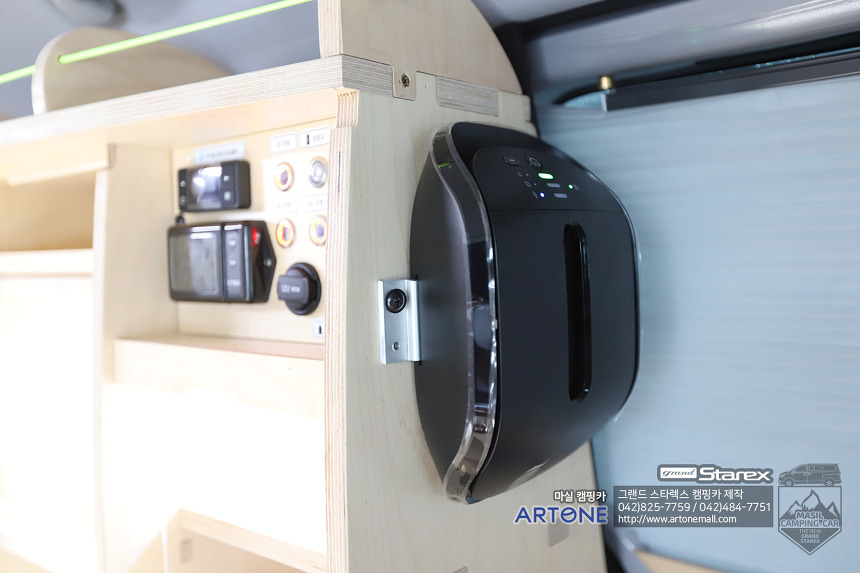

사이드 수납장에는 메인 컨트롤이 설치 되며,
메인 컨트롤에는 배터리 전압부터 잔량까지 확인이 가능 한 모니터링
시스템이 함께 설치 됩니다.
모니터링 시스템은 실시간으로 배터리의 상태나 잔량을 확인 할 수 있으며,
태양광에서 들어오는 전기를 확인 할 수 있습니다.

주행중 충전과 태양광 충전은 모두 CTEK D250s에서 관할 하고 있습니다.
또한 smartpass는 충전되는 전기의 전압을 일정하게 유지 시켜줌과
동시에 전기 승합을 통해 안전정으로 충전을 할 수 있으며,
차량배터리의 전압 및 잔량까지 체크해 충전을 도와 줍니다.

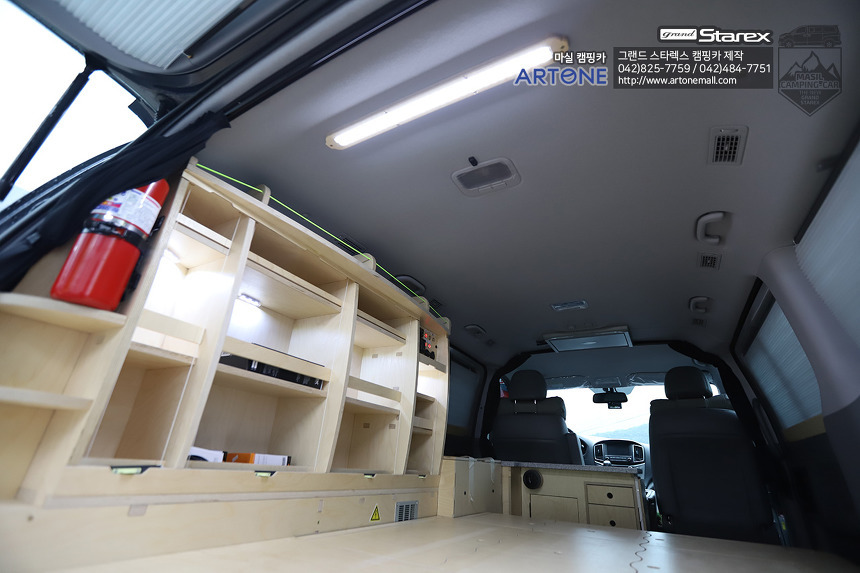

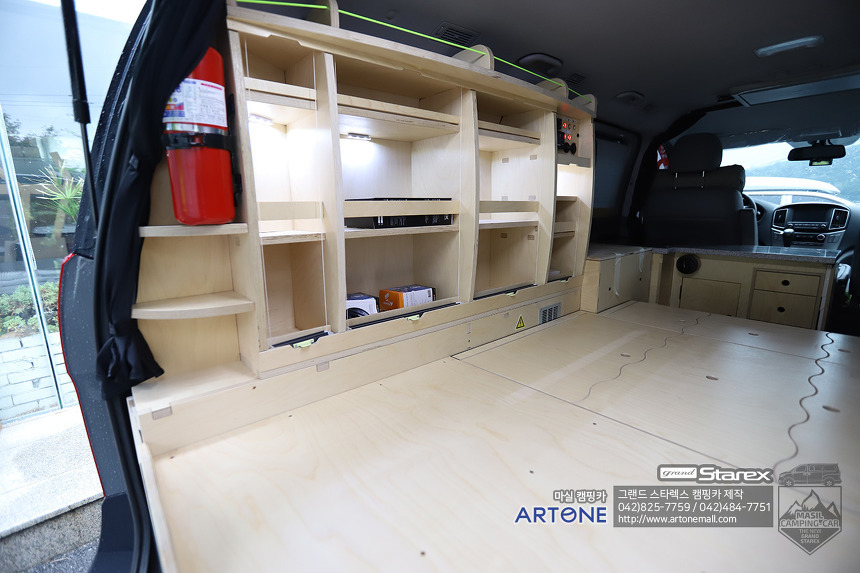

사이드 수납장은 수납만을 위한 공간으로
약간의 선반과 칸막이를 차단할 수 있는
허니콤 블라인드로 만들어 졌습니다.

거기에 더불어 메인 컨트롤이 설치 되므로
전기의 컨트롤과 동시에 수납장으로 활용할 수 있습니다.

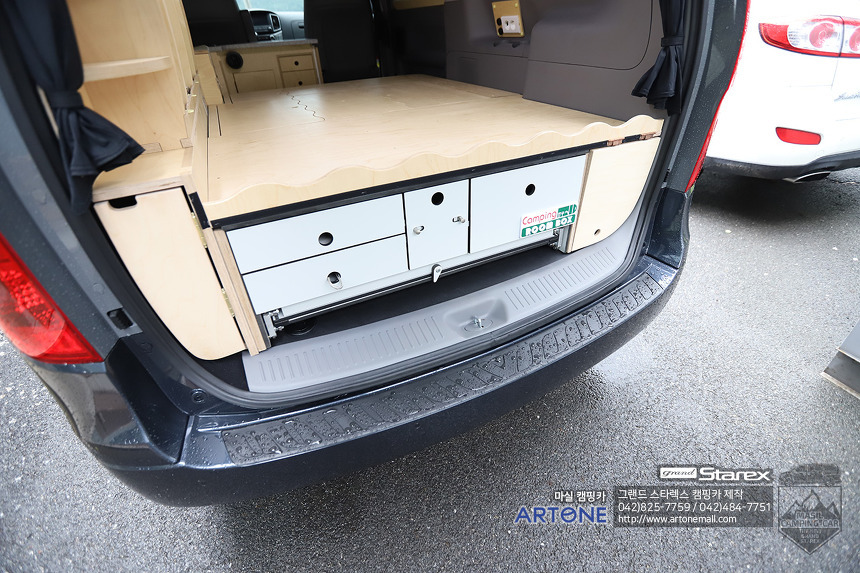

마실캠핑카의 특징인 캠핑 룸 박스 입니다.

평소에는 트렁크 문을 열면 보이는 제품으로
수납되어 있다가 필요에 의해서 테이블과 각종 수납 그리고
싱크볼까지 제공되는 제품이며,
재질 또한 단단하고 내열성으로 충격과 불에 강한 재질 입니다.

캠핑카에 적절한 재질로 아트원에서만 만날 수 있는 제품 입니다.
자세한 사항은 아래 링크를 참조 하세요...^^;;



[캠핑 룸 박스 Mini] www.artonemall.com

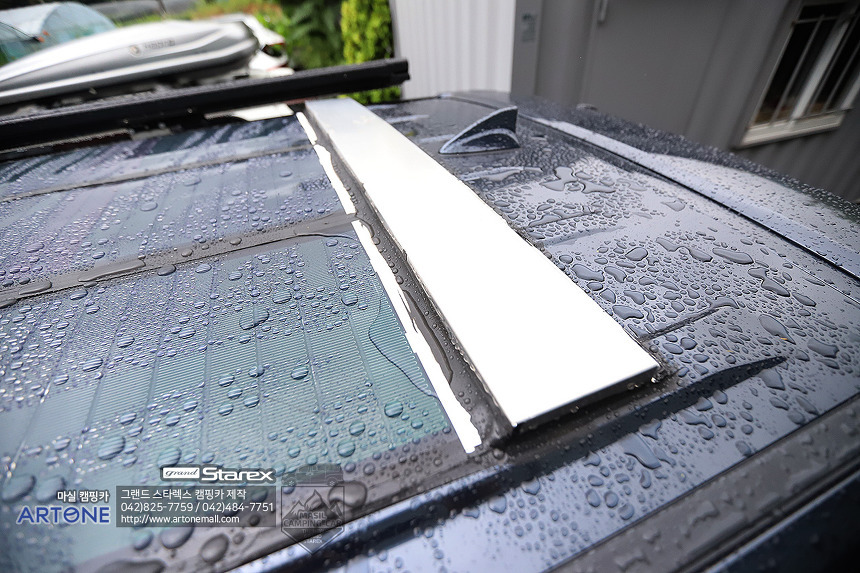

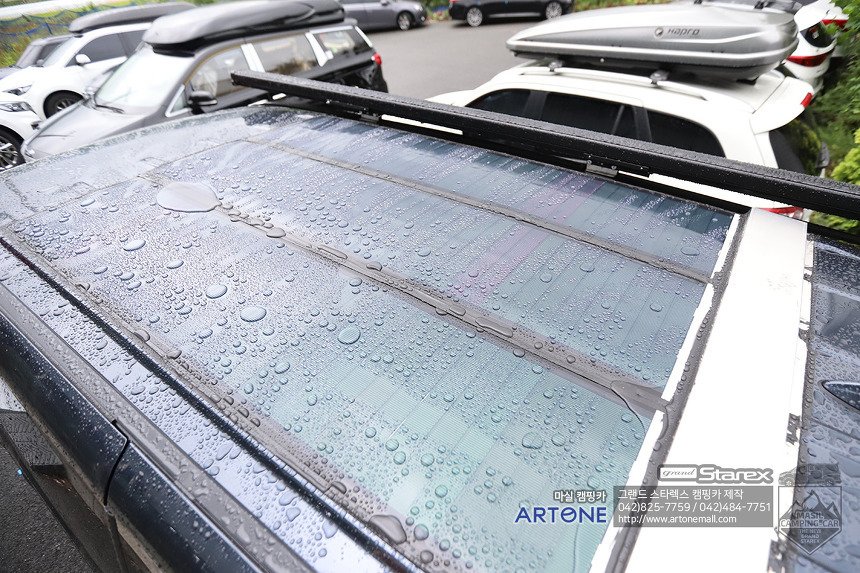

태양광 패널 입니다.

길쭉한 패널로 썬루프 없는 차량에 설치 됩니다.
신형 제품으로 기존 100W제품보다 성능면에서 우수한 패널 입니다.

패널 끝부분인 스테인레스는 태양광 패널의 배선을 보호하는 구조물 이며,
태양광에서 나오는 배선을 심플하게 덮어주며,
외부 노출이 되지 않아 배선의 단선 걱정도 없습니다.
또한 오랫동안 노출되어 배선 노후 걱정도 없습니다.

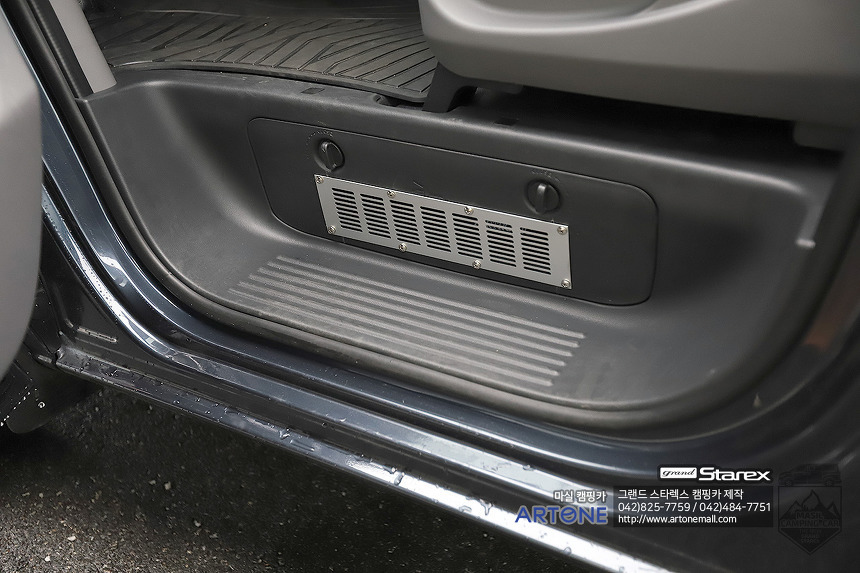

왼쪽사진,
배터리 충전에서 발생하는 황산가스 배출 그리고
냉장고의 컴프레셔 열기 배출구 역할 하는 송풍구 입니다.
팬이 달려있진 않으나 외부와 연결되어 있는 환풍구로
배터리 충전때 약간 발생하는 황산가스를 배출할 수 있도록 뚫려 있습니다.
또한 배터리의 숨구멍에는 환풍구로 나갈 수 있게 투명 호스로 환풍구까지 연결 합니다.

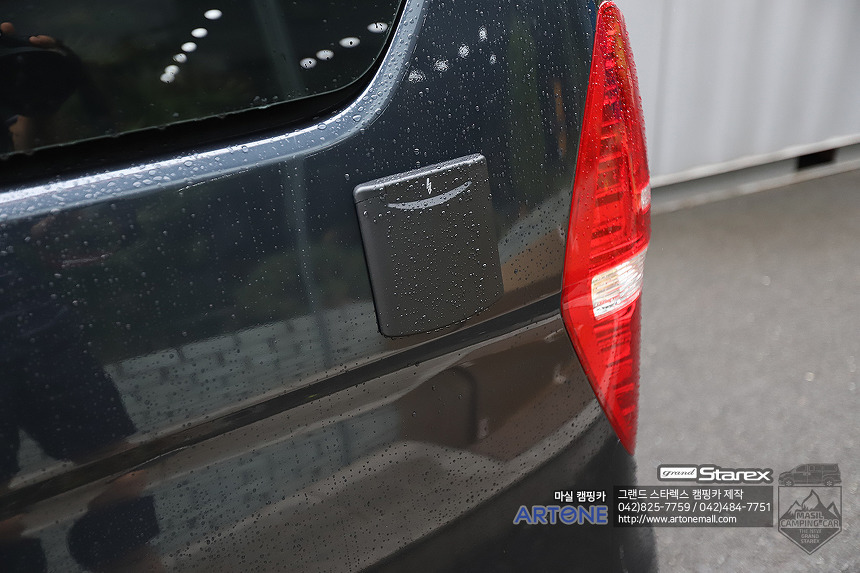

오른쪽 사진,
외부 충전 파워 아웃렛은
배터리 충전시 태양광/주행 충전을 모두 하지 못할때
가정용 220v에 연결 하여 배터리 300a를 충전 할 수 있습니다.
충전 시간은 하루 12시간 정도 충전을 하시면 다음날 충분히 사용할 수 있습니다.

전기는 마실 캠핑카의 배터리 100a x 3개로 전력으로는
3600w 입니다.
가지고 계신 전기 제품들의 총 합을 기준으로
사용량을 체크 하시기 바랍니다.
3600w를 모두 소비 할 경우 방전 상태로
방전을 오래 지속할 경우 배터리의 성능이 낮아지고 충전률이 좋지 못합니다.
그러니 방전을 되도록이면 하지 않는 것이 가장 좋습니다.
항시 충전을 할 수 있는 태양광 패널의 설치를 추천 드립니다.







무시동 히터의 본체의 설치 위치 입니다.
기존 소화기를 탈거 하여
사이드 수납장에 설치해 드리고,
소화기 자리에는 무시동 히터의 본체가 설치 됩니다.

주유탱크와 연결 그리고,
연소 후 배기까지 빈틈 없이 설치 하여야
차량 내부로 배기 유입이 되지 않습니다.
차량 하부쪽에 배기를 설치하고, 주유탱크와 연결 됩니다.

한가지 단점이라하면,
히터를 켤경우 연료 공급으로 인해 "딸깍"소리가 규칙적으로 들립니다.
밤중에 귀가 밝아 지면서 그 소리는 좀더 명확하게 들릴 수 있습니다.

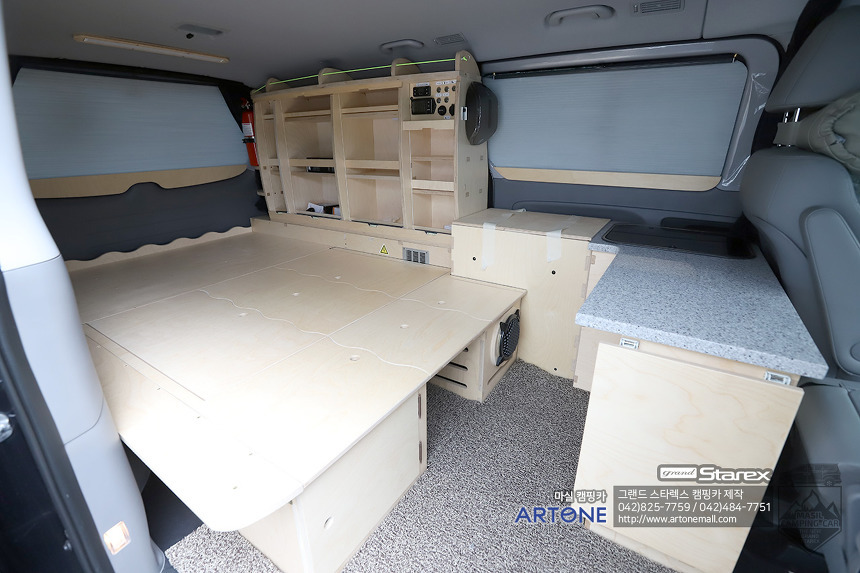

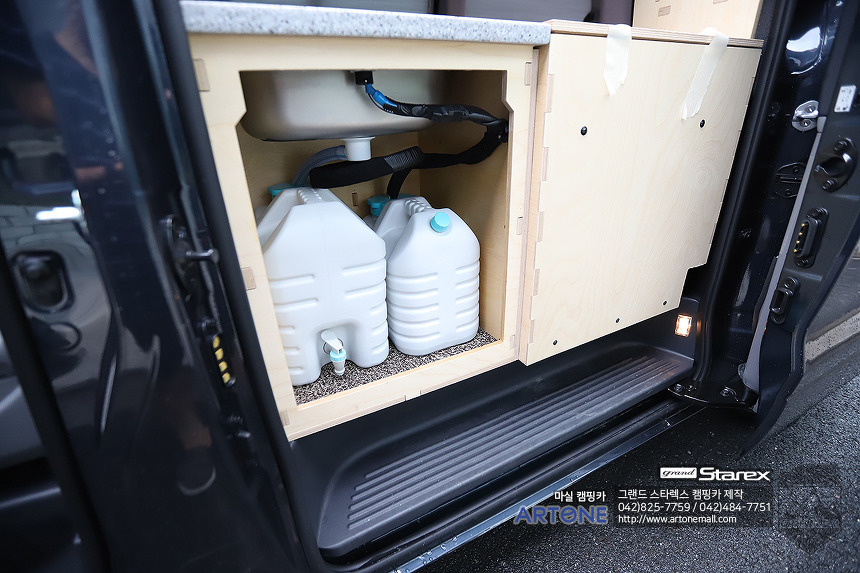

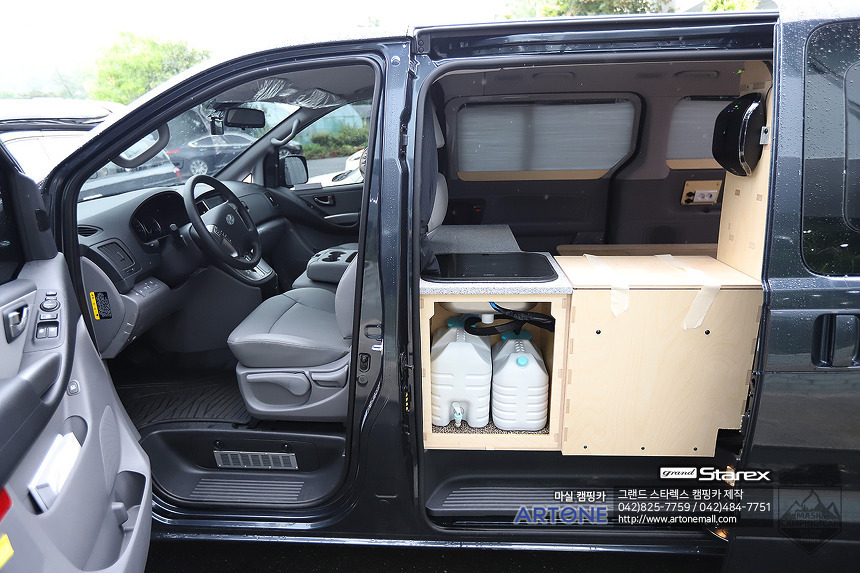

조리대의 공간은 0.5제곱미터 이상의 면적이 포함되어야 하며,
아트원 마실 캠핑카는 1열 바로 뒤쪽에 오폐수 시설과 함께
조리대가 위치 합니다.
냉장고도 함께 설치 되어 조리에 편리할 수 있도록 제작 되었습니다.

간혹 냉장고를 제외 하고 출고한 차량도 있습니다.
기존 냉장고 자리에는 비어 있는 수납공간으로 활용이 가능 합니다.
단, 냉장고를 감싸는 자작나무 합판은 두께가 얇아
충격에 약합니다. 주의 해서 사용하시기 바랍니다.

아트원에서 제작하는 그랜드 스타렉스 캠핑카 개조는
11인승 또는 12인승 기반으로 제작 되며,
제작 기간은 대략 2주 정도 소요되고,
총 견적은 선택하시는 옵션 마다 다르지만
대략적으로 가장 많이 선택하시는 옵션을 기준으로
1300 ~ 1500만원 정도의 견적으로 제작되고 있습니다.

개조 후 구조변경이 끝나면 취득세 납부에
대한 안내와 보험을 변경 하셔야 하므로
보험에 관한 안내를 함께 해드리고 있습니다.
CTEK제품들이 모두 수입제품이므로 기본 제공 메뉴얼이
모두 영문입니다.
주행중 충전 및 태양광 충전기는 별도 한글 메뉴얼로 제공 해드립니다.







메뉴얼 제공은 물론 출고시 차량에 설치된 제품들의
위치와 사용설명 그리고 전기 및 무시동 히터와 냉장고등의 사용법등을
모두 안내해 드리고 있습니다.
그러나 대부분 많이 쓰지 않는 부분은 잘 잊어 버리셔서
매번 전화로 응대해 드리고 있습니다.
AS가 있다면 방문 하셔서 처리를 하셔야 하며,
그때 궁금하신 사항들을 물어보시기도 합니다.
영업시간 내라면 언제라도 답변을 해드릴 수 있습니다.

마실 캠핑카는 작업기간이 조금 늘어났을뿐
예전과 다름없이 계속 작업이 진행 되고 있습니다.

언제라도 문의 주시면 상세히 상담을 해드리도록 하겠습니다.

다음은 캠핑카 128호로 찾아 오겠습니다. 감사합니다...^^;;
