11인승 2인승 캠핑카 제작 - 124호 (태양광3장,모니터,칸막이)
Date : 2018-08-28
Name : File : 20180828155023.jpg
Hits : 542

안녕하세요! 무더운 여름 잘 나고 계시는지 모르겠네요.

밖에서 조금만 움직이면 땀이 줄줄 흐르는 무더운 여름이네요.

캠핑카는 여전히 제작되고 출고 되지만,

이전 처럼 1주의 소요기간에 한달에 4~5대를 제작하기에는 약간 어려움이 있습니다.

카니발 하이루프 제작으로 인해 제작 기한 및 예약 상황에 어려움이 있어 고객님들의 양해를 구해 봅니다.


현재는 125호는 출고된 상태이며,

126호 제작이 한창이고,

또한 127호 128호가 차례로 제작될 예정입니다.


이렇게 밀린 이유가 카니발의 하이루프 제작이 예정대로 되지 않고

루즈하게 밀리는 바람에 모든 일정에 차질이 생겼습니다.

앞으로 어떻게 될지는 8월이 지나가면 어느정도 스케줄이 안정이 될듯 합니다.

어디까지나 예상일뿐 아직 정해진것이 없어 좀더 기다려 주셔야 할듯 합니다.

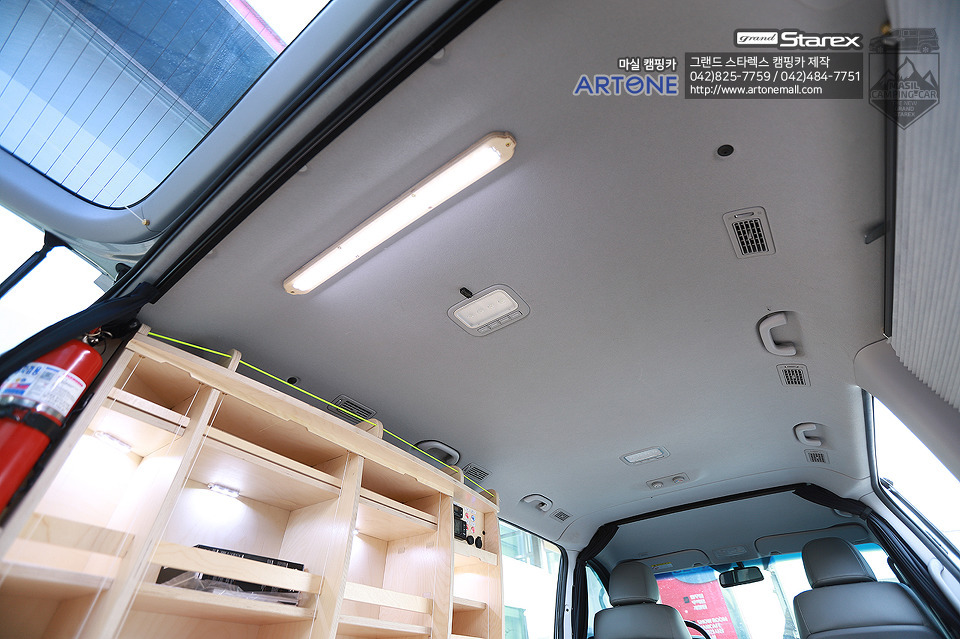

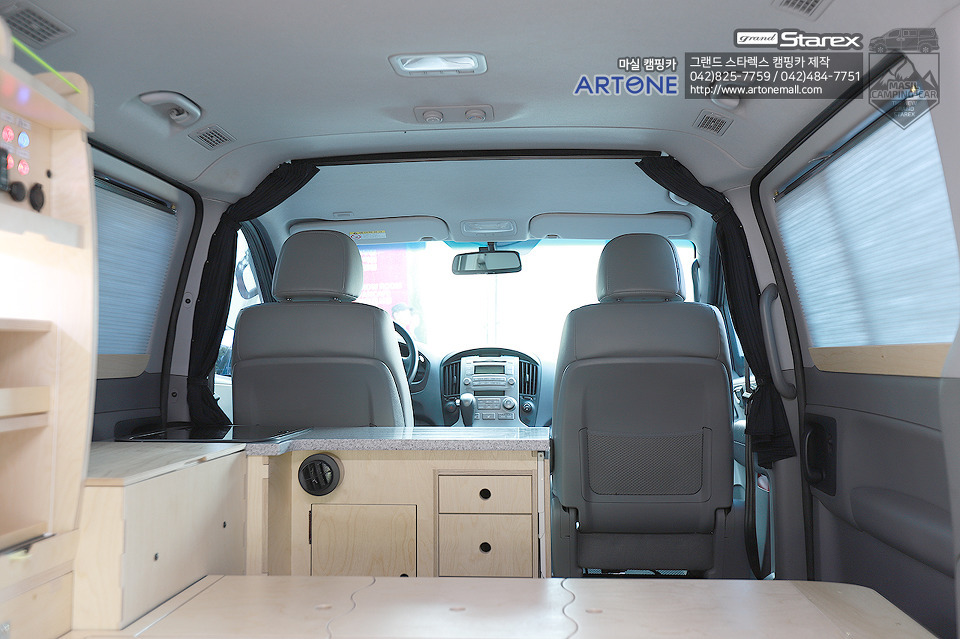

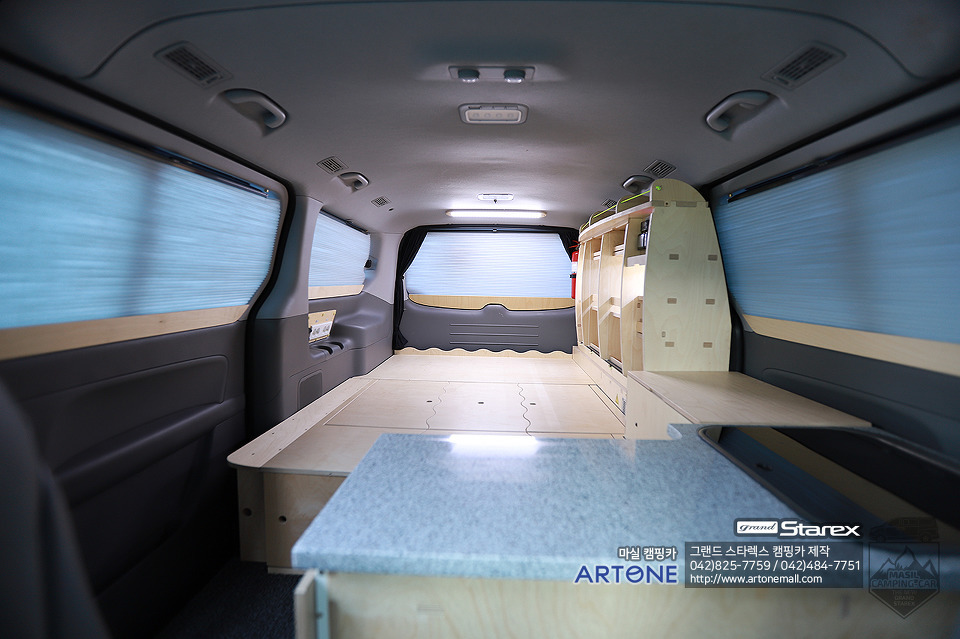

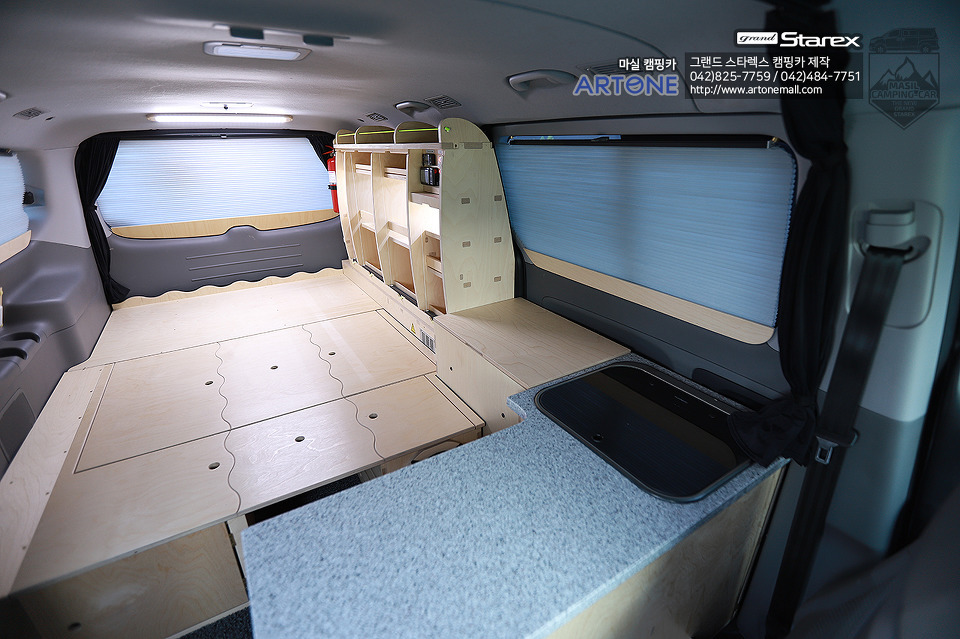

1열에서 뒤쪽으로 바라본 사진 입니다.



실내 조명이 밝고, 취침공간이 2인이 취침할 수 있는 공간이 있으며,

싱크대의 경우 오폐수 시설이 있어 실내 에서도 간단히 흐르는 물에 세척을 할 수 있습니다.\

대용량의 물이 아니므로 오랫동안 사용이 어렵습니다.





뒤쪽으로는 캠핑 룸박스의 돌출로 인해

테이블과 주방기구들이 나오고 리어 텐트로 마무리를 해준다면

차량 후미 공간에서 생활이 가능할듯 합니다.

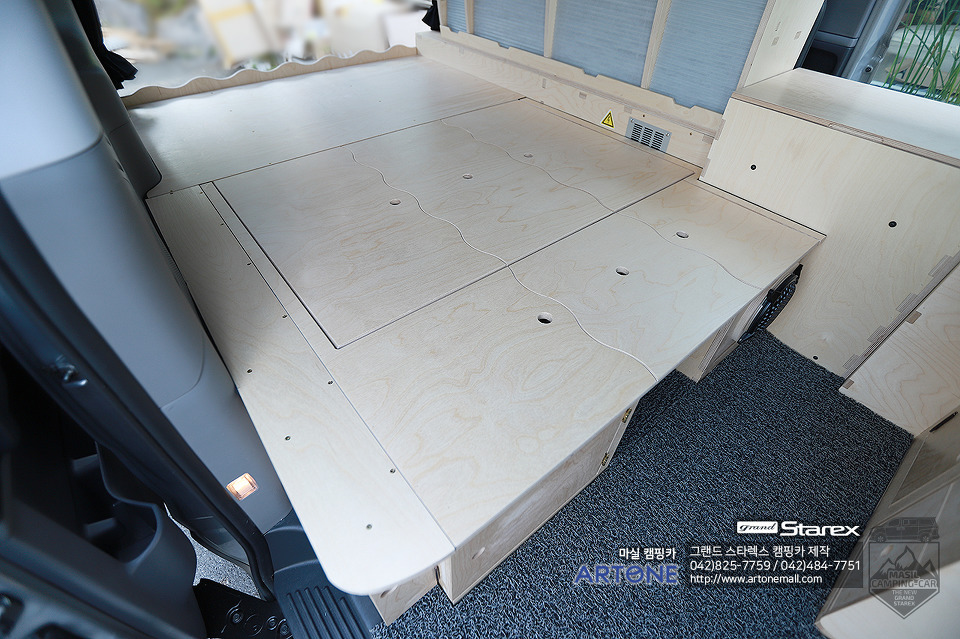

2인 취침

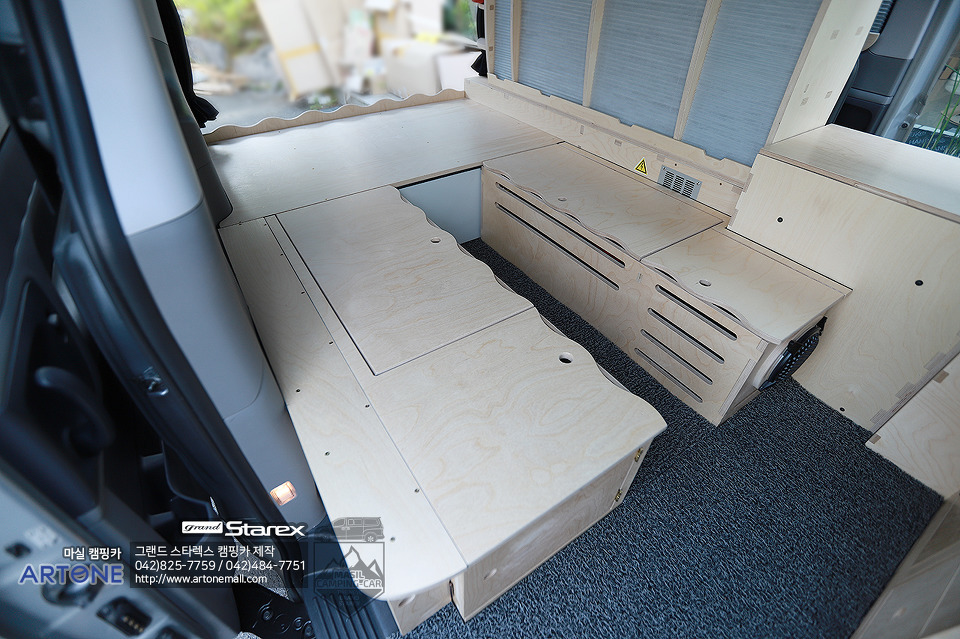

취침공간입니다. 2열 - 3열 - 4열 시트가 탈거된 자리에 설치되는 취침공간이며,

취침공간 아래에는 전기장치와 수납공간이 있습니다.

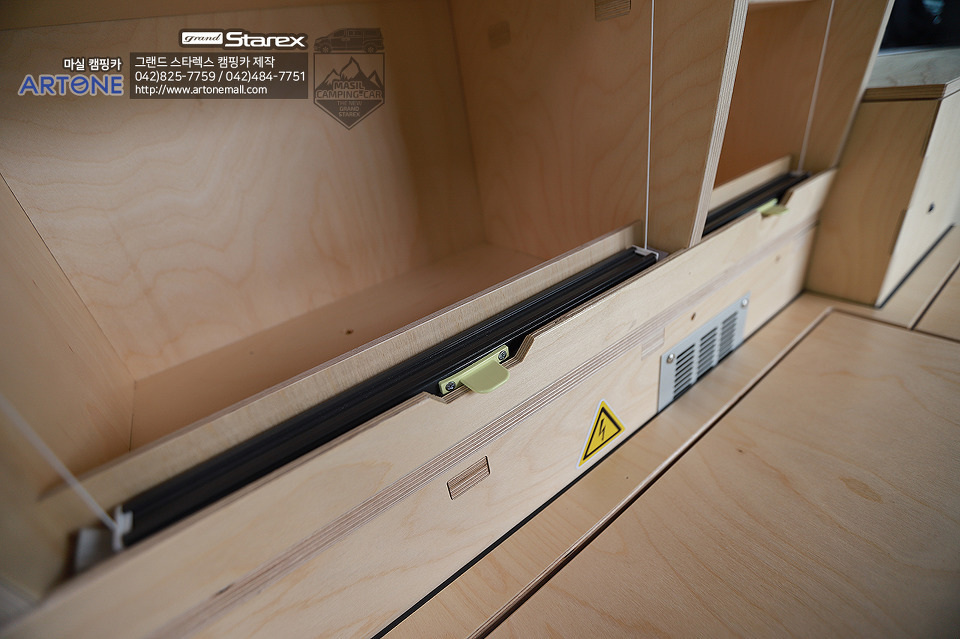

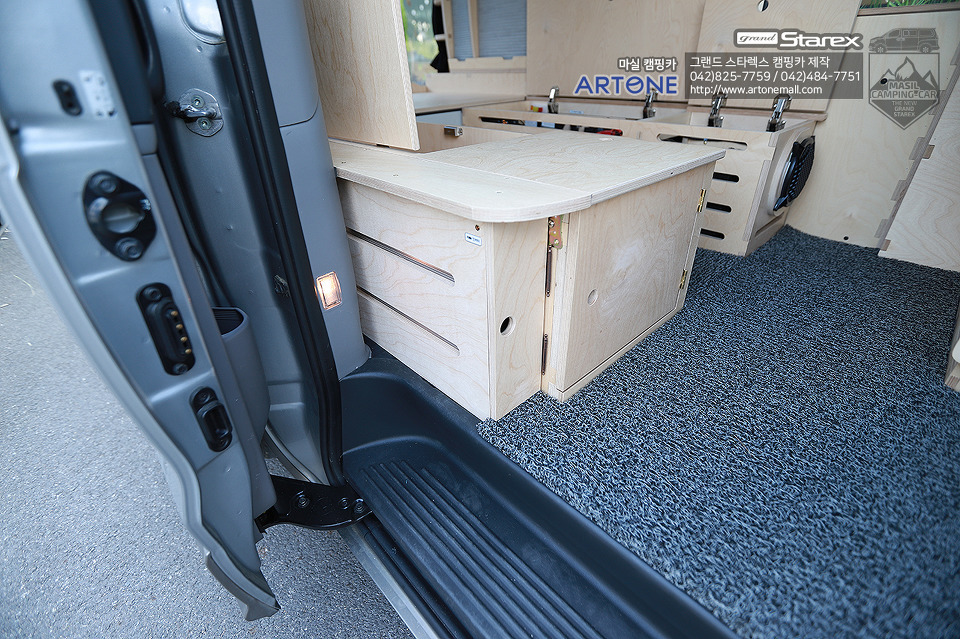

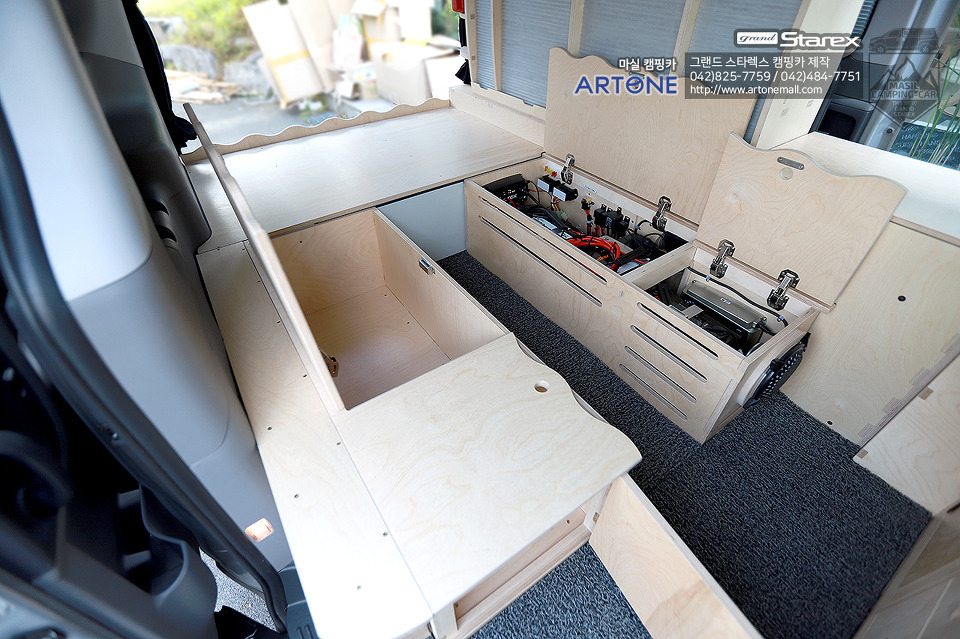

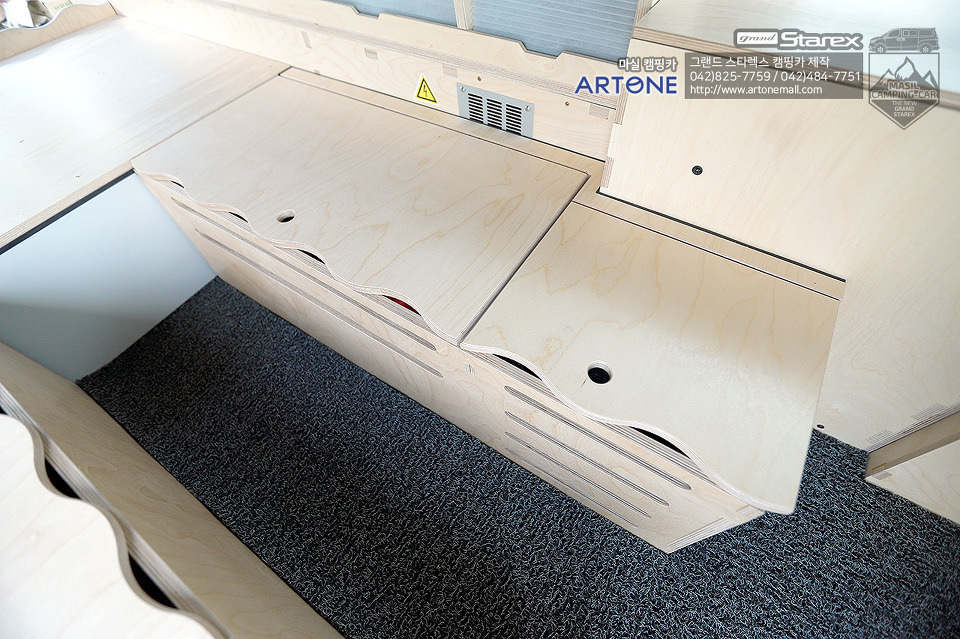

중앙 통로석부터 수납공간





통로석과 수납공간을 제외하면 나머지는 전기장치가 설치되는 공간 입니다.

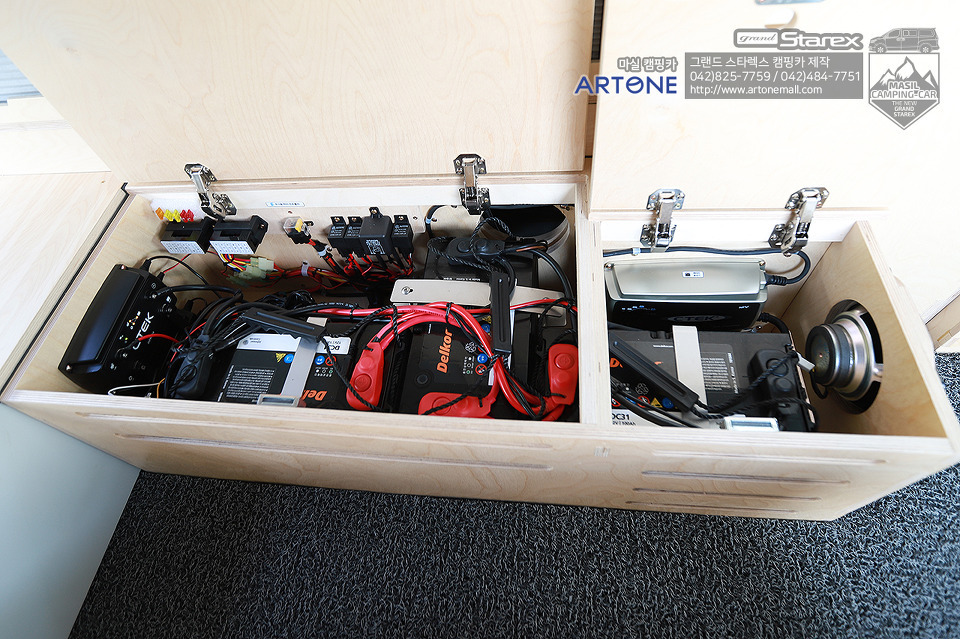

보조배터리 딥싸이클 100a 총 3개가 설치 되고,

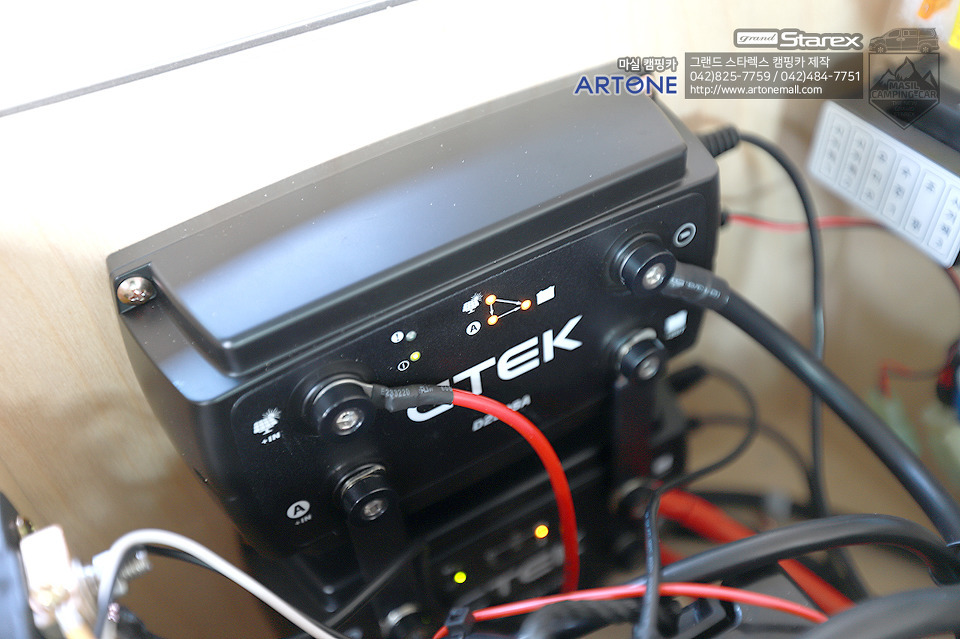

주행중+태양광을 책임지는 CTEK D250S,

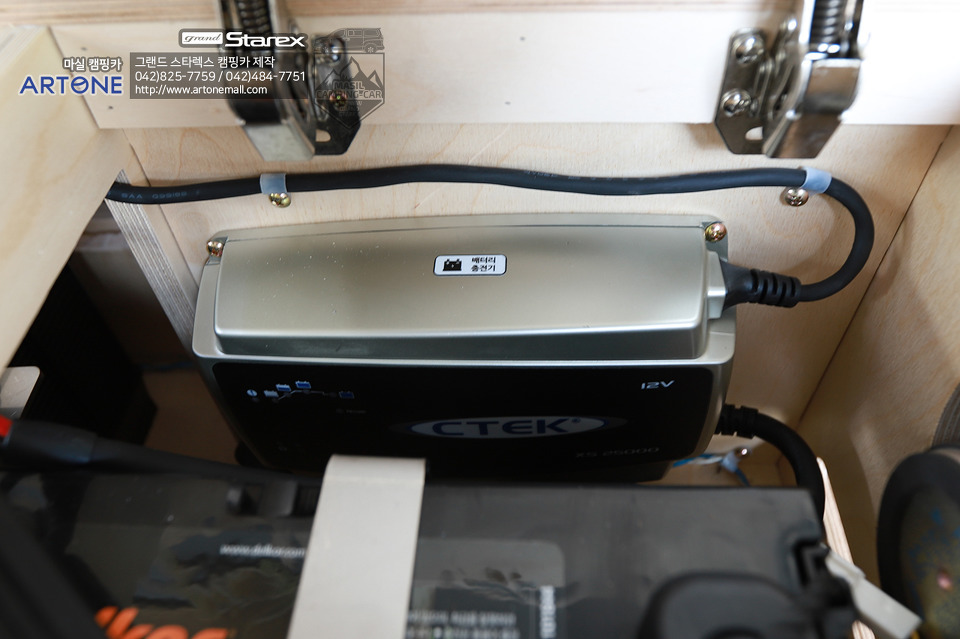

그리고 외부 220v의 전기가 12v로 충전할 수 있도록 책임지는

CTEK XS25000이 설치 됩니다.

모두 CTEK사 제품으로 배터리 충전에 있어서는 프리미엄 제품들 입니다.

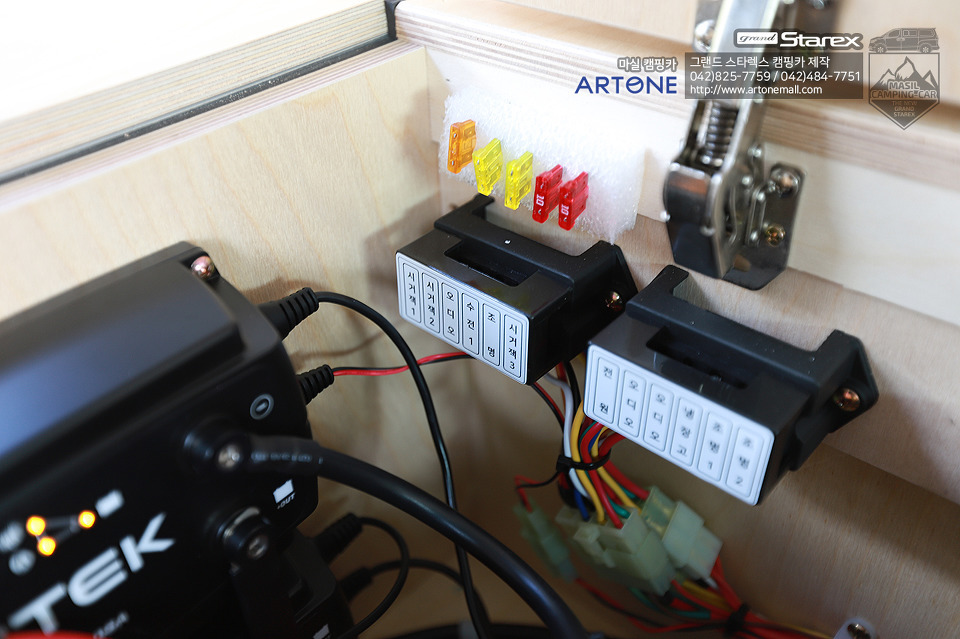

왼쪽 : 외부충전기 , 중앙 : 태양광+주행중 충전 , 오른쪽 : 퓨즈함 및 여분 퓨즈

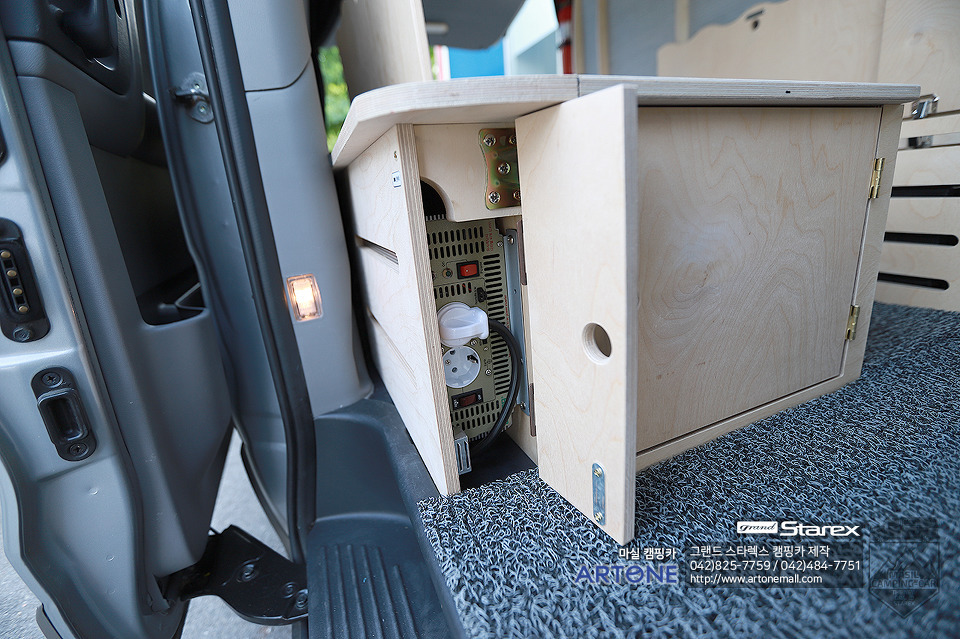

인버터 설치시 수납공간 옆에 설치되며, 별도의 공간이 제공됩니다.

커버를 열면 인버터의 ON/OFF스위치가 보이고,

콘센트 소켓에는 차량 내부에서 사용할 수 있도록  220v 소켓을 제공 합니다.

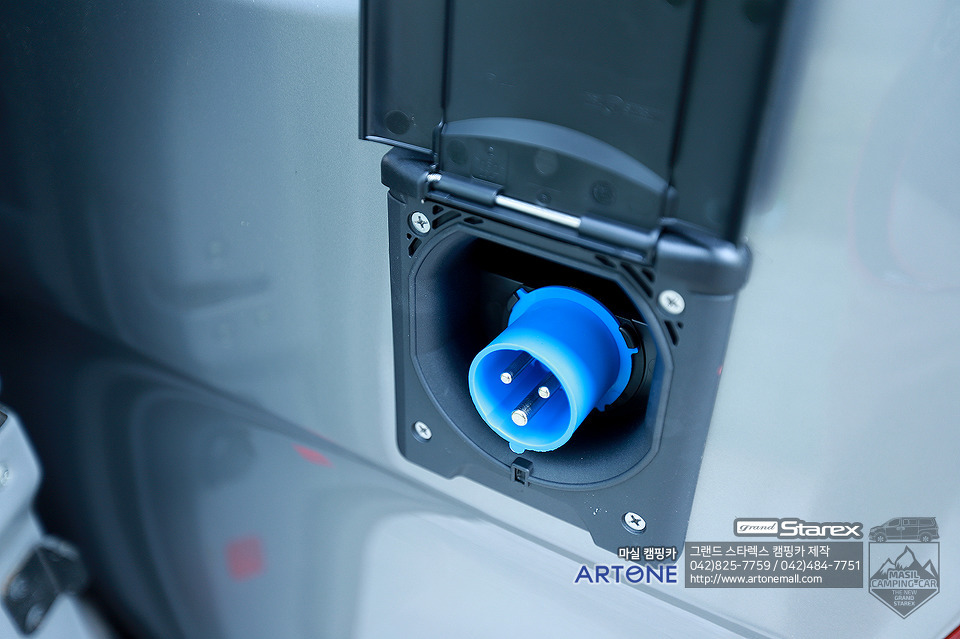

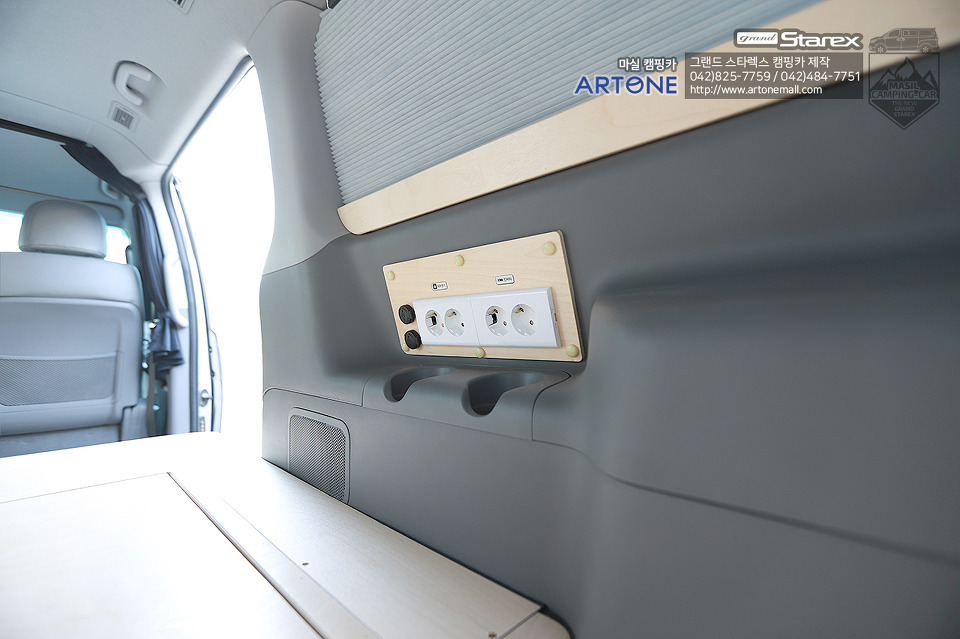

외부충전 파워 아웃렛.

외부에서 220v을 충전 할 수 있도록 아웃렛과 배선이 함께 제공되며,

캠핑장 또는 일반 가정에서 리드선으로 전기를 이어서 보조배터리를 충전 할 수 있습니다.

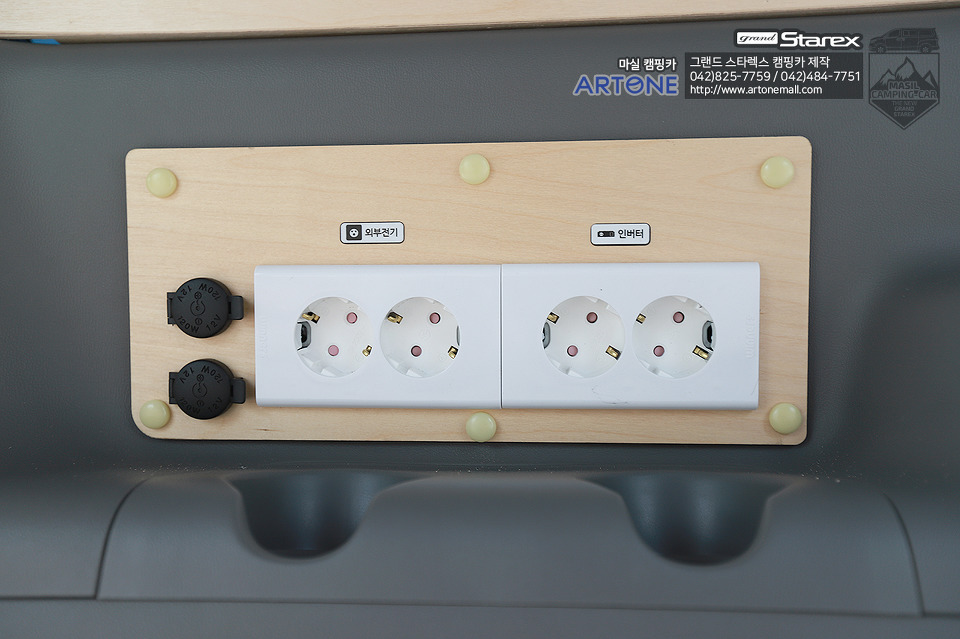

소켓은 총 4구가 제공되며, 외부충전시 사용가능한 소켓 2구,

인버터 이용을 위한 소켓 2구 총 4구의 소켓이 제공 됩니다.

소켓 옆의 12v 시거소켓은 보조배터리에 연결되어 있으므로 항시 사용이 가능 합니다.

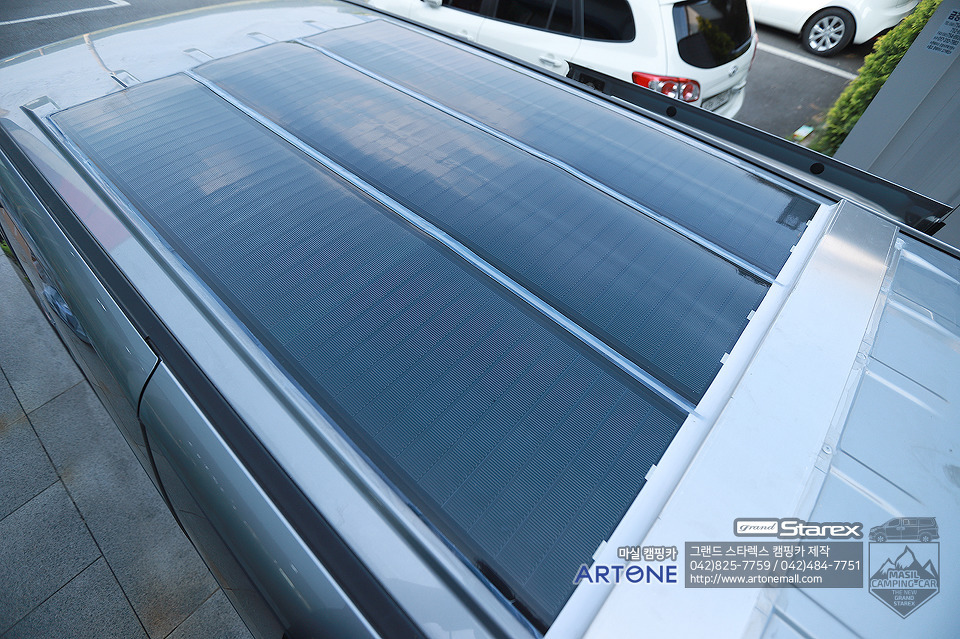

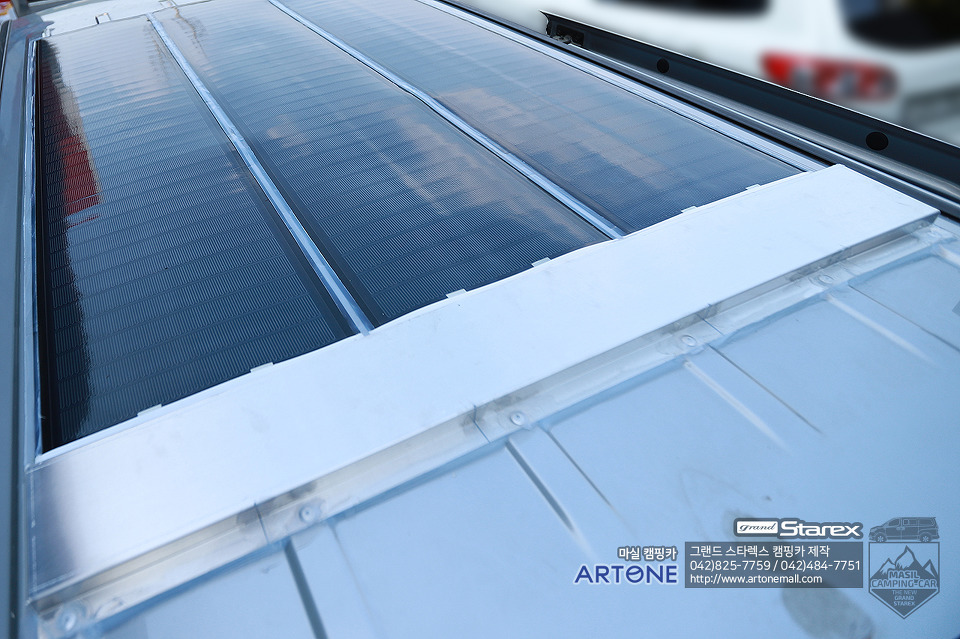

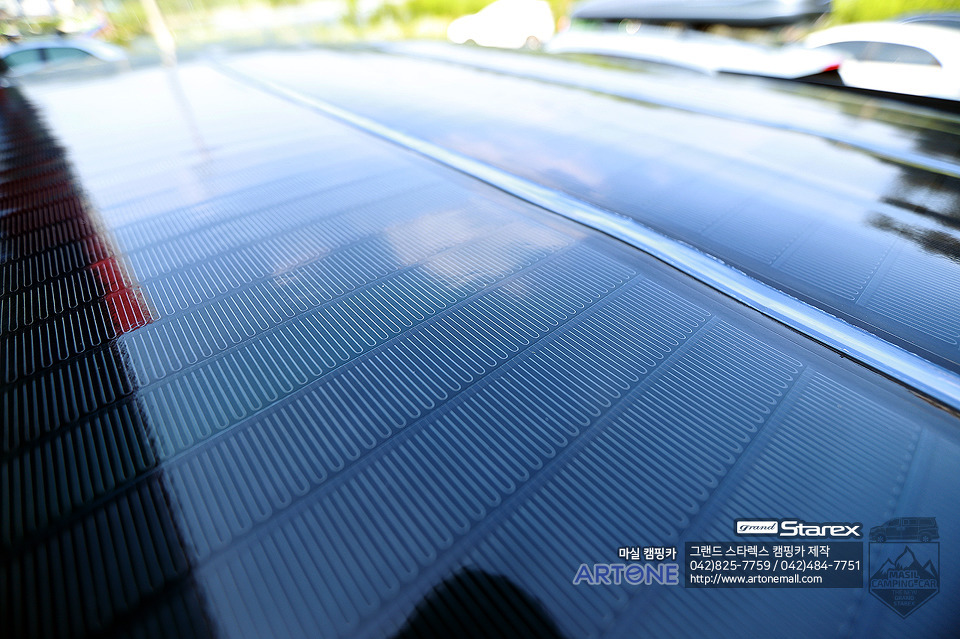

태양광 배터리는 3장이 설치되었습니다.

썬루프 없는 차량으로 천장에 태양광 패널이 부착 됩니다.

썬루프가 있는 차량일 경우 위와는 다른 태양광이 2장 설치 가능 합니다.

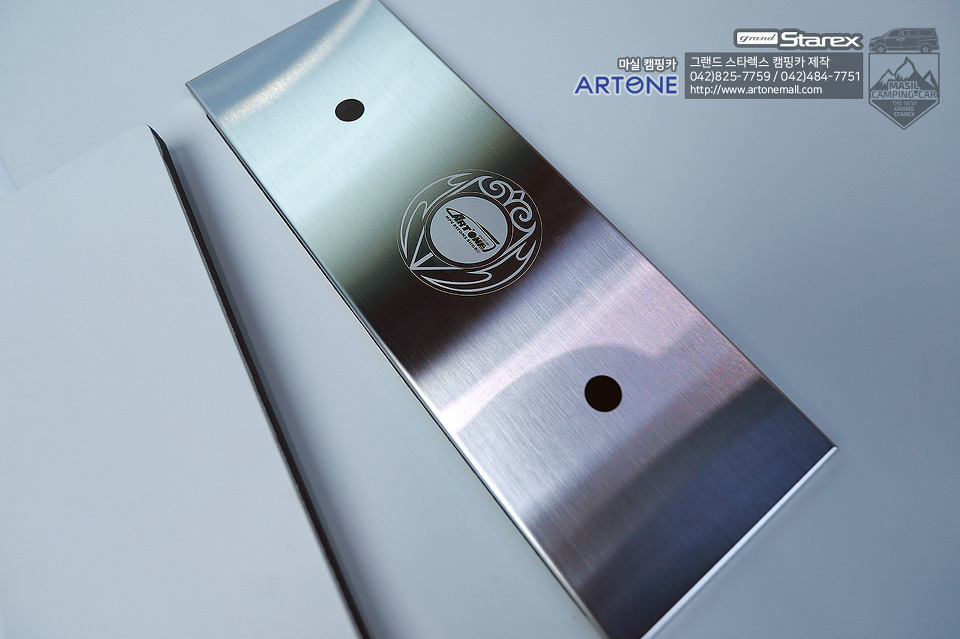

위 사진처럼 태양광패널에서 나오는 배선이 스테인리스 함에 설치되고

빈틈은 모두 실리콘으로 마무리가 됩니다.

누수 걱정은 하지 않으셔도 되고,

외부에 노출되는 배선이 없으므로 단선의 우려 또한 없습니다.

실리콘의 유지보수를 위해 간혹 한번씩 확인만 부탁 드립니다.

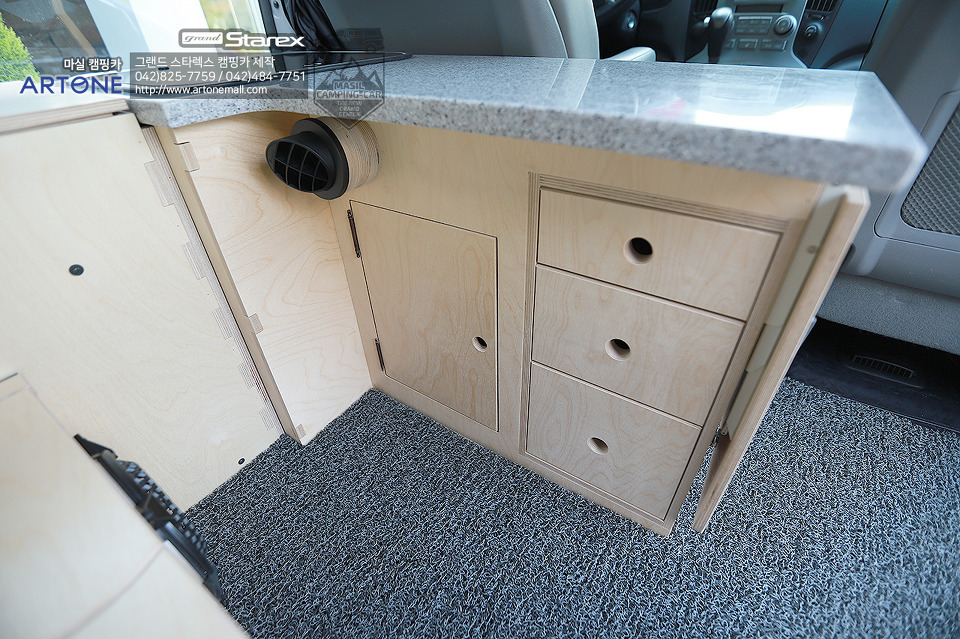

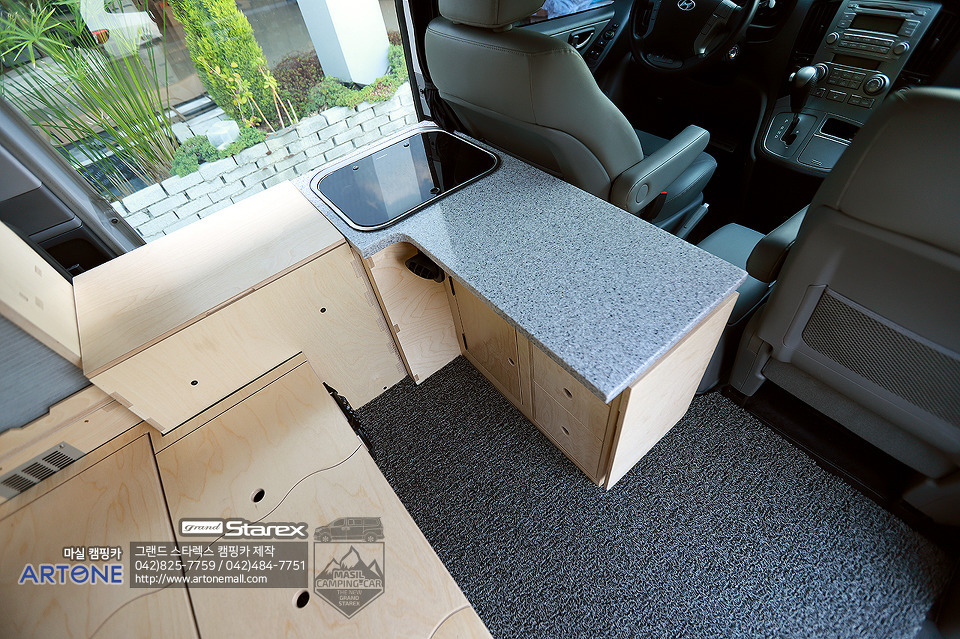

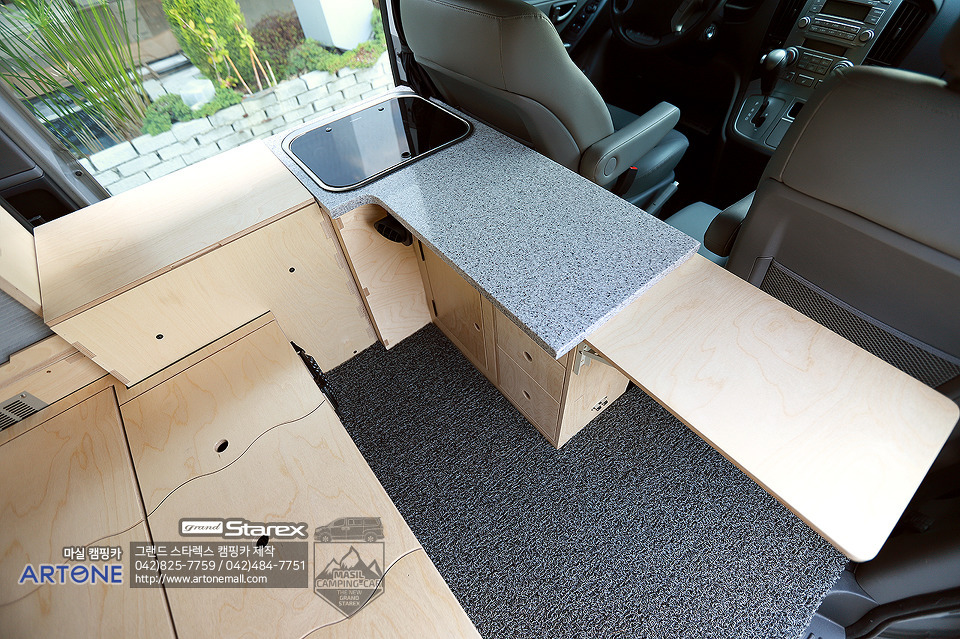

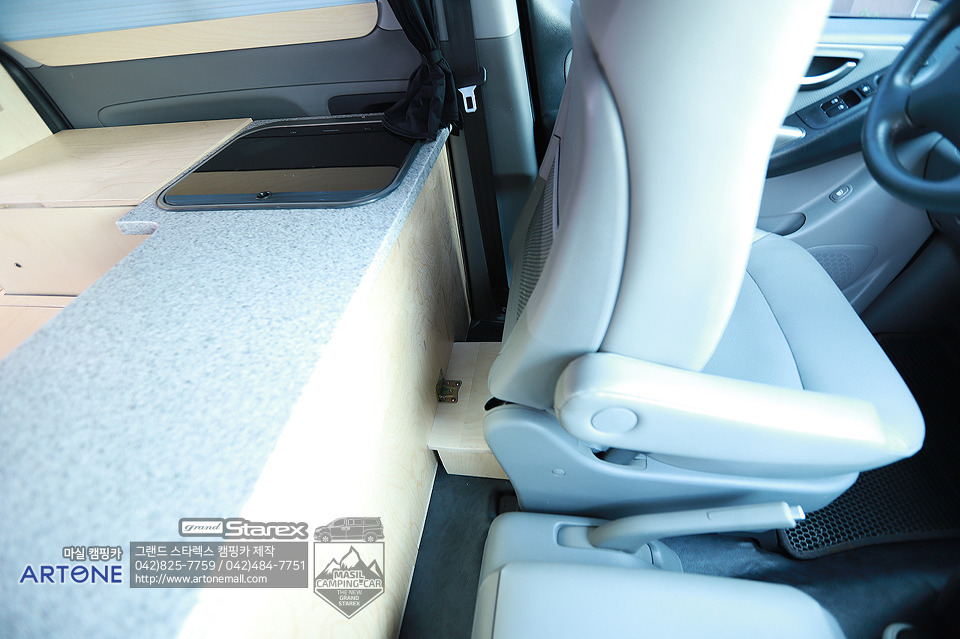

조리대





조리공간은 운/조수석 바로 뒤쪽으로 마련하며,

인조대리석으로 마감 합니다.

접이식 테이블은 테이블의 확장이 가능 합니다.

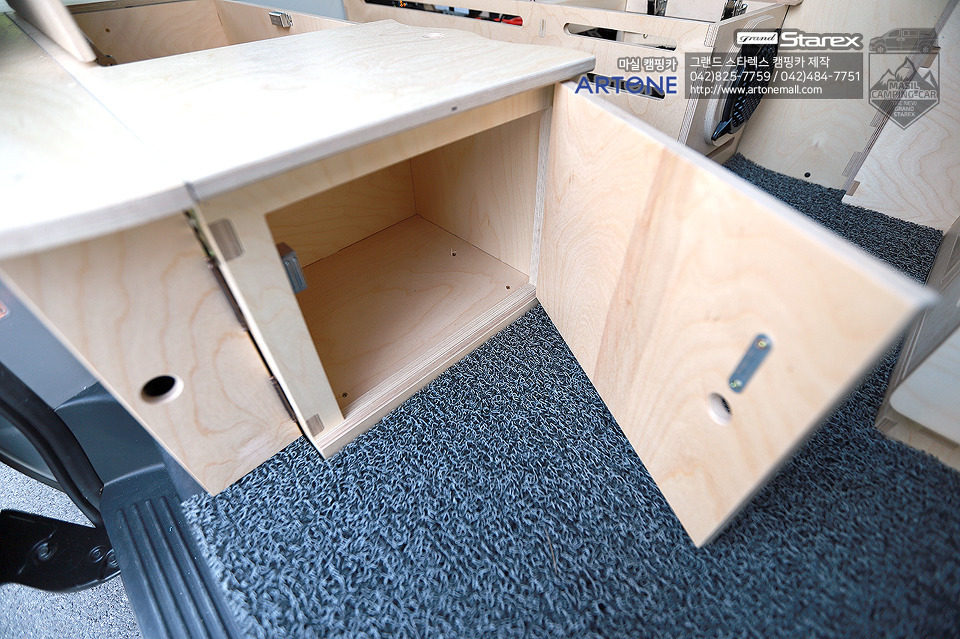

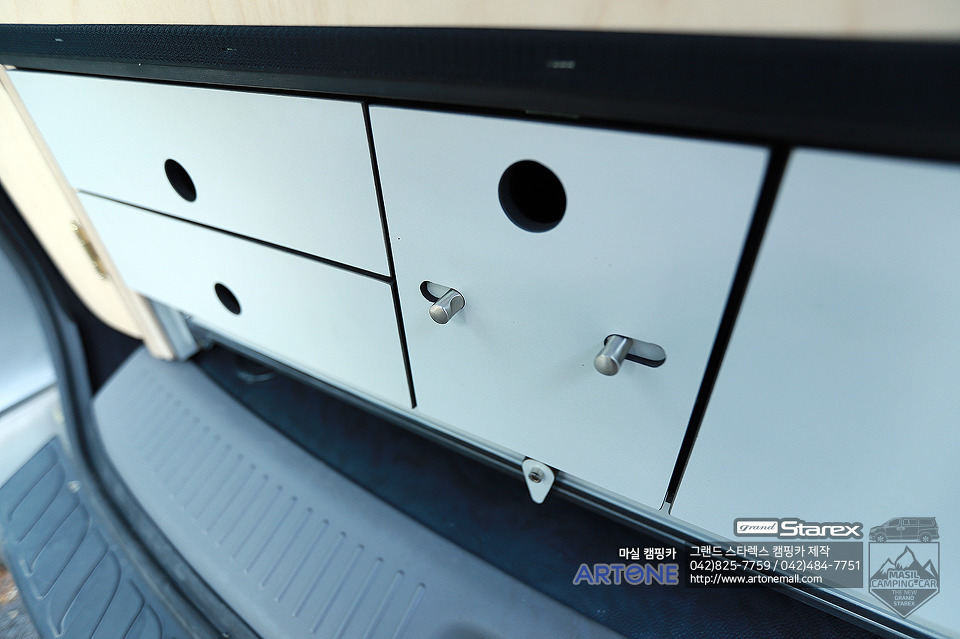

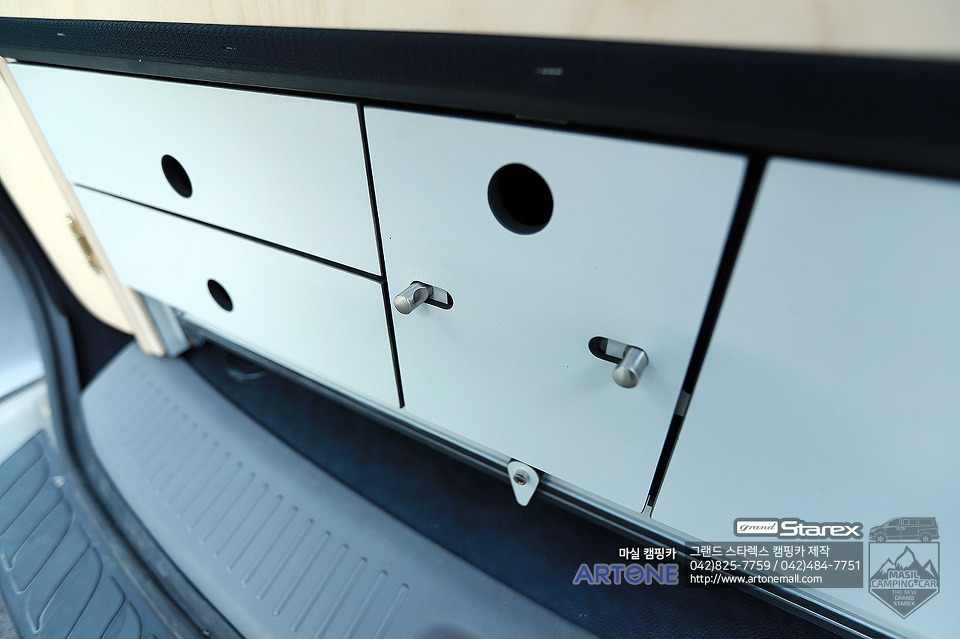

조리대 아래에는 수납공간으로 서랍식과 여닫이를 제공 합니다.

구석구석 수납 공간을 제공 합니다.


조리대 옆으로는 냉장고가 설치 됩니다.

도메틱 40리터 냉장고는 영상 10도에서 영하 12도까지 온도 조절이 가능 합니다.

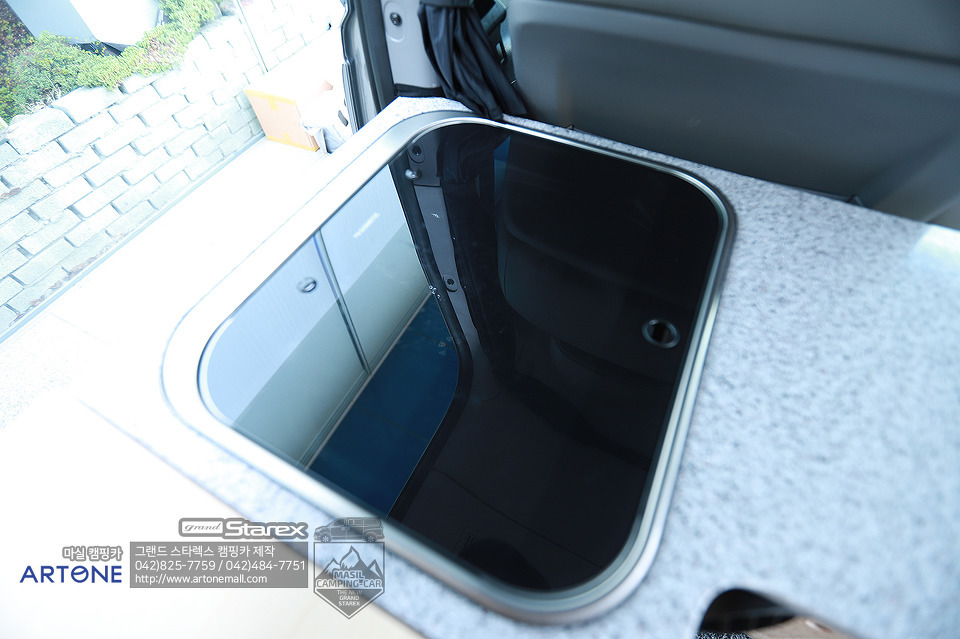

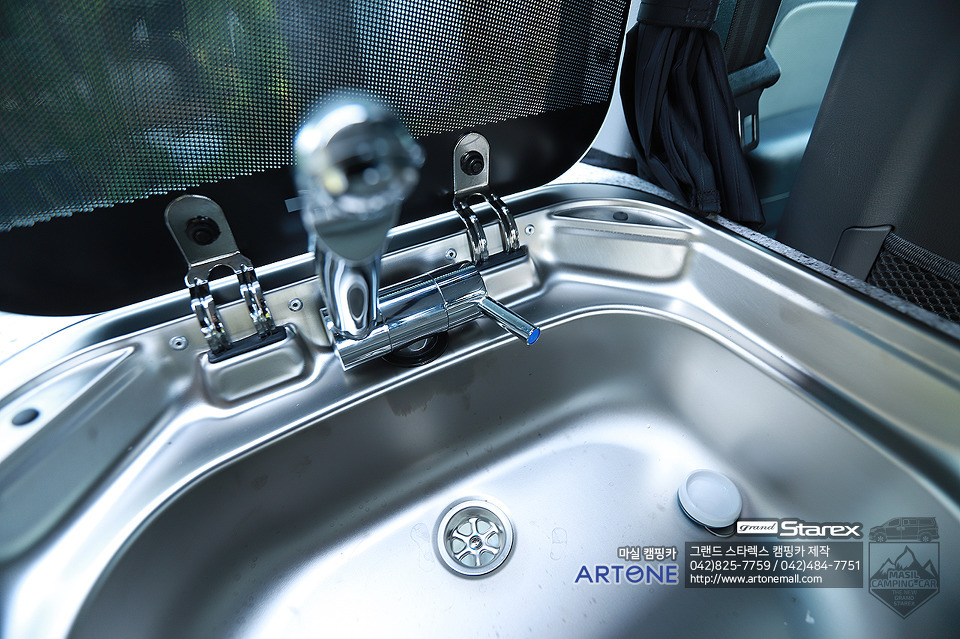

싱크볼입니다.

조리대에 인조대리석에 설치되는 부분이 검정색이다보니

인덕션으로 많이들 착각하시는거 같은데 인덕션이 아닙니다.

싱크볼입니다.


오폐수 시설이 있는 싱크볼로 구조변경 요건이 되는 부분 입니다.

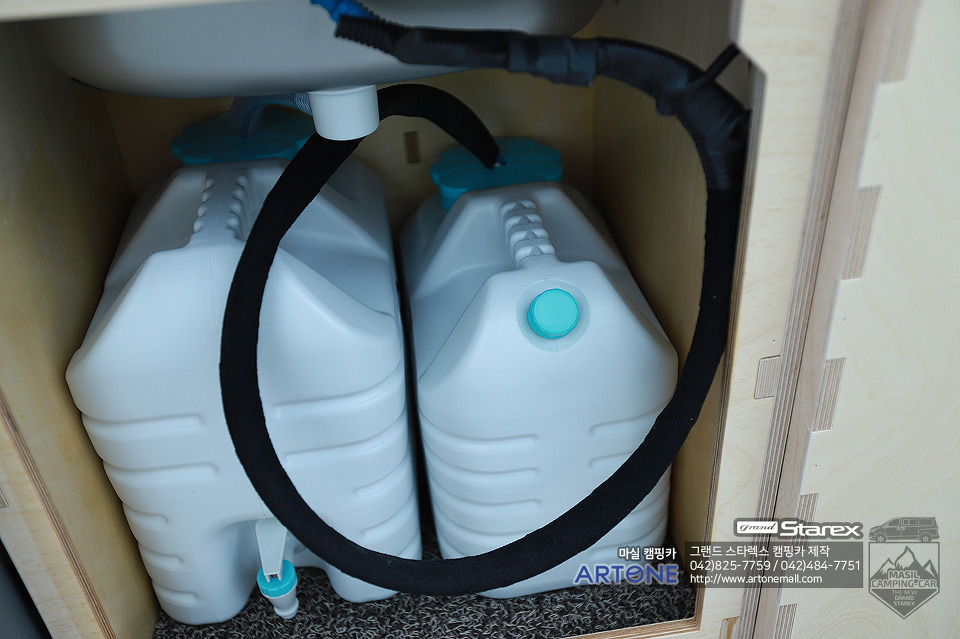

싱크볼 아래는 10리터와 15리터의 오폐수 통이 설치되어 있어

차량 내부에서도 간단한 손싯기 또는 과일 세척정도는 가능 합니다.

오폐수 통은 항상 확인 하시어 채우거나 비워주셔야 합니다.

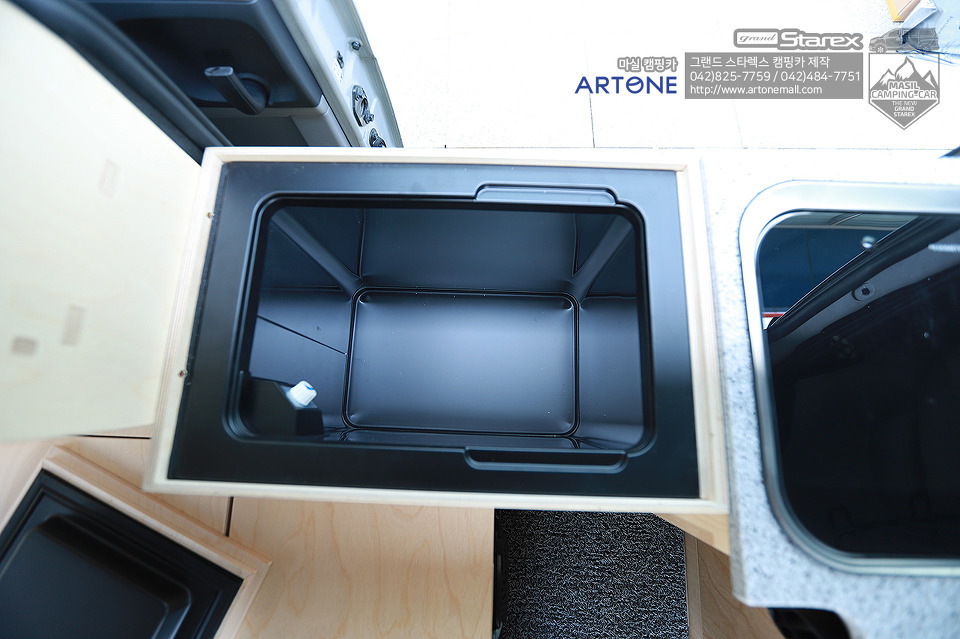

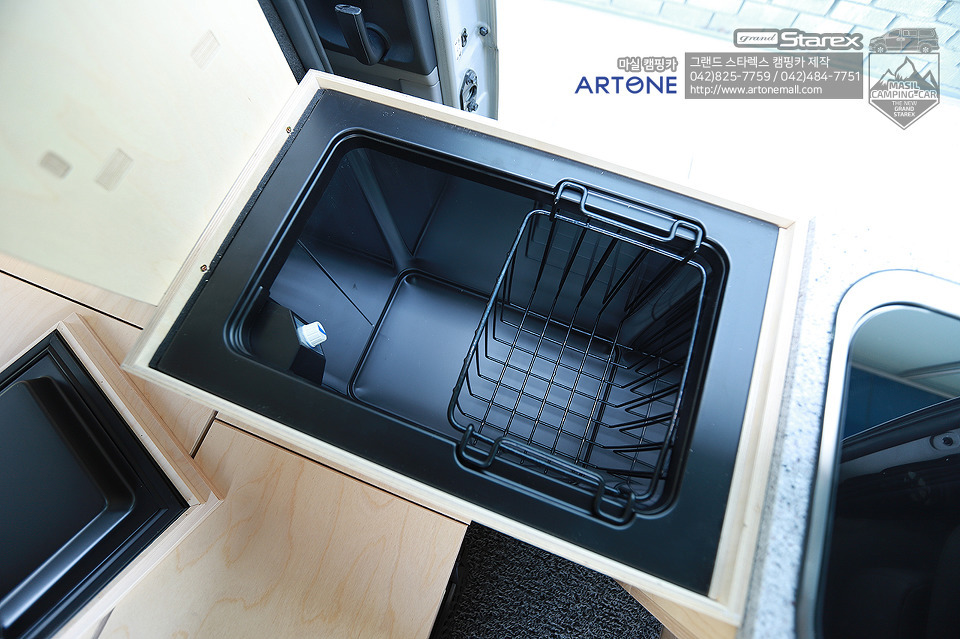

냉장고는 40리터로 단일칸으로 제공되며,

바구니가 함께 제공 됩니다.

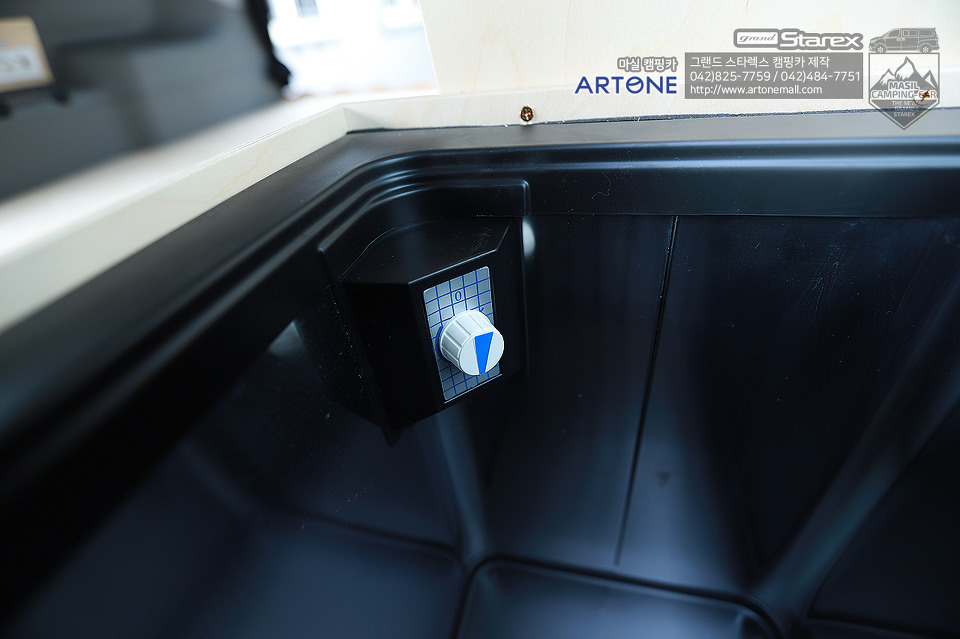

중앙 사진은 온도 조절 장치로 눈금으로만 표기 되어 있고,

온도는 별도 표기되어 있지 않으므로 최고 영상 10도 최저 영하12도를

생각하셔서 온도 조절을 하시면 됩니다.

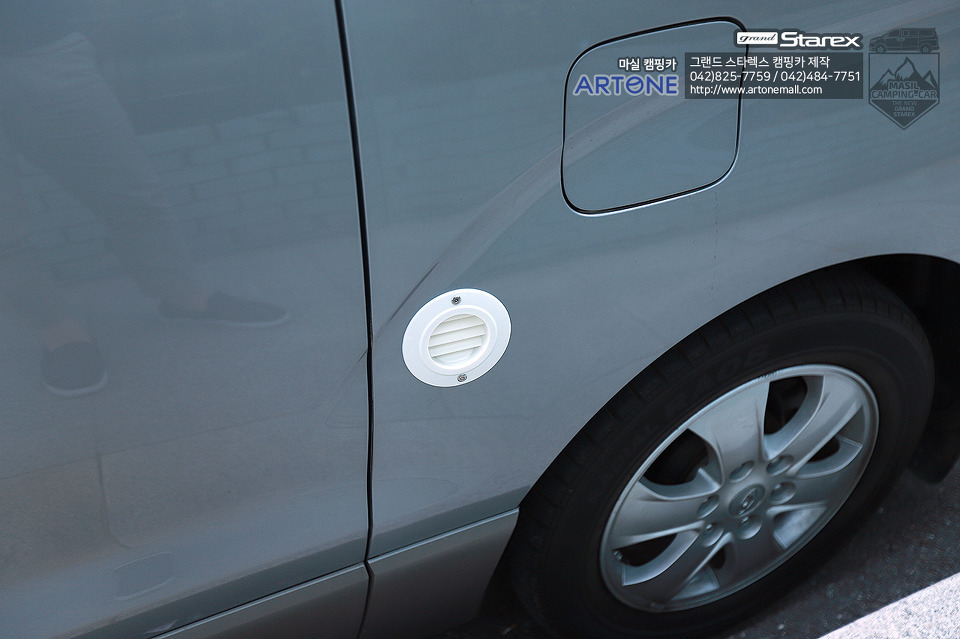

차량 외부로는 통풍구를 설치해 드리고 있습니다.

냉장고의 컴프레셔의 온도를 견디지 못할수도 있어 외부 홀로 인한 통풍구를 만들어 드립니다.

또한 오폐수 시설은 싱크볼 아래 설치되며, 오수 15리터와 청수 10리터가 설치 됩니다.

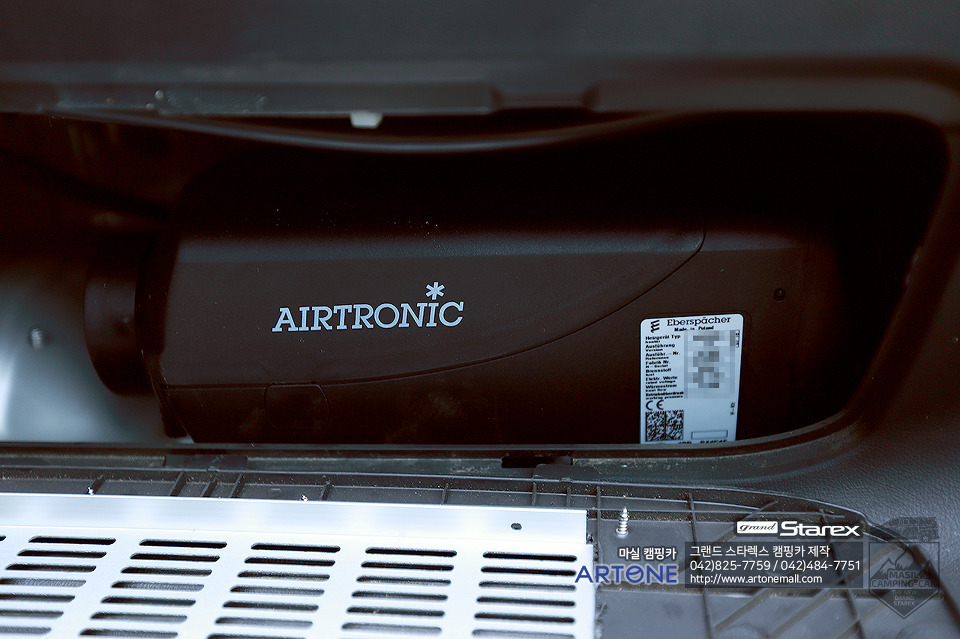

겨울 또는 추운 실내에 히터를 제공하는 무시동 히터를 추가 옵션으로 설치 합니다.

에버스패커 에어트로닉 D2제품이 설치되며, 무시동 히터는 차량의 시동을 켜지 않은채 사용하는 제품이며, 차량의 디젤 연료를 소모하며 사용할 수 있습니다.

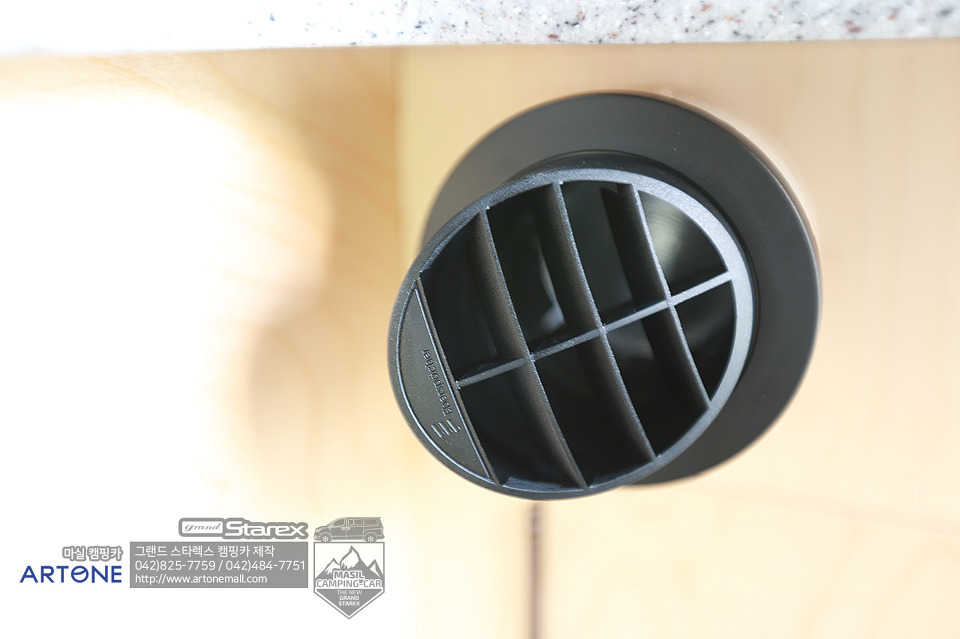

공기 토출구는 조리대에 설치되고 취침하는곳으로 송풍이 가능 합니다.

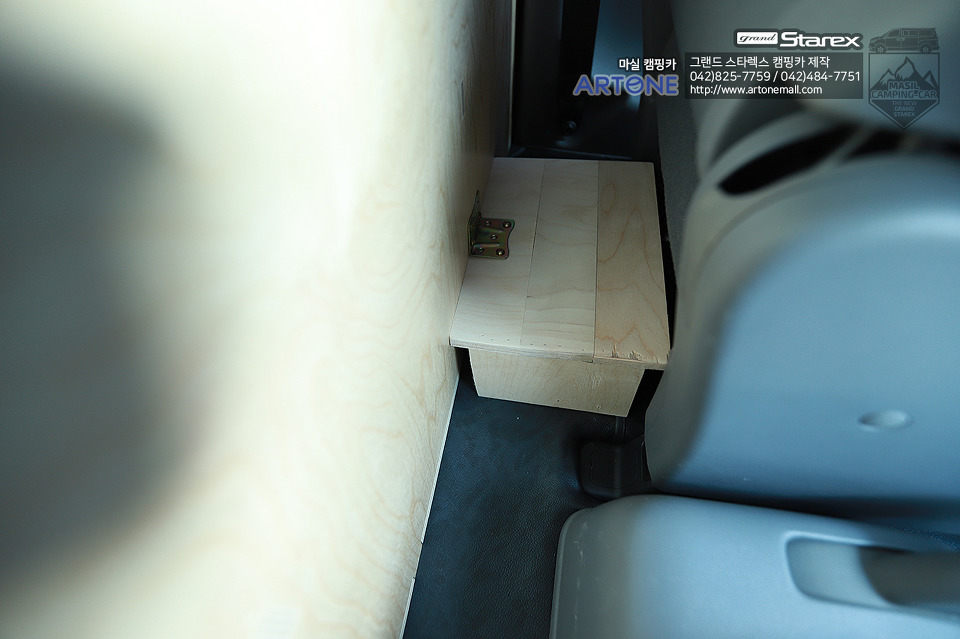

1열 방석 아래쪽입니다. 저곳으로 무시동히터의 공기가 토출구로 연결되는 통로 입니다.

그러나 많은 분들이 저곳에 물건을 수납하여

통로위쪽에 무거운것들이 놓아지면서 통로가 찌그러져 열기가

배출되지 않는 문제가 발생할듯 하여 별도 틀을 만들어 덮었습니다.


물건 수납공간이 부족하다보니 빈곳들을 수납공간으로

활용하는 분들이 많아서 별도 작업을 추가 하였습니다.

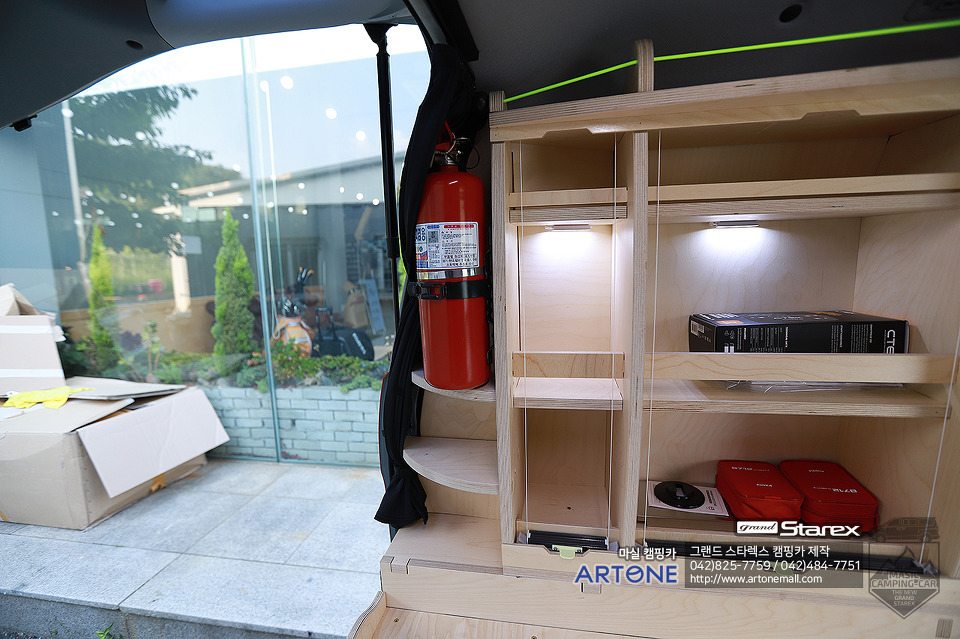

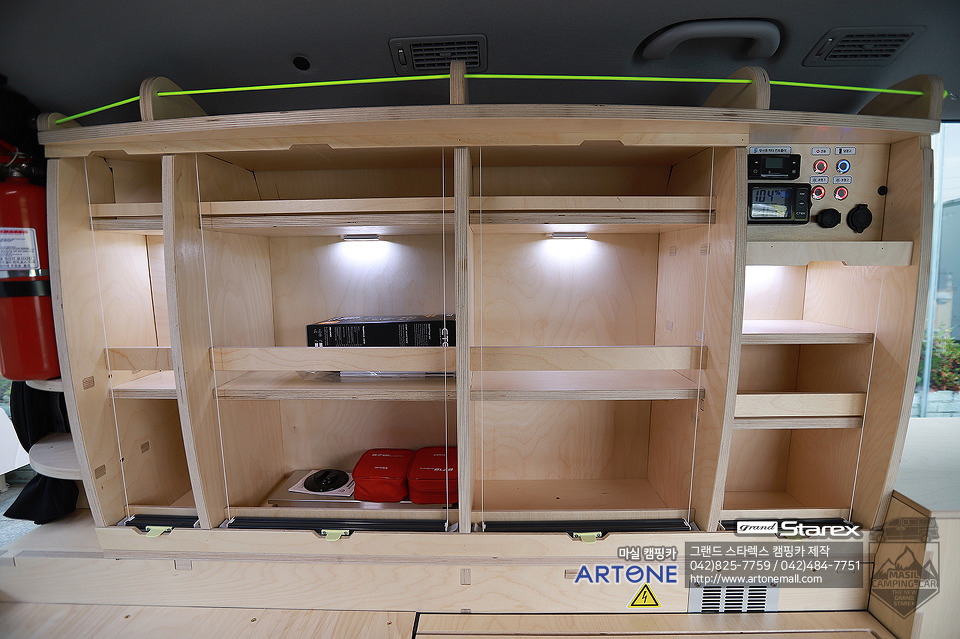

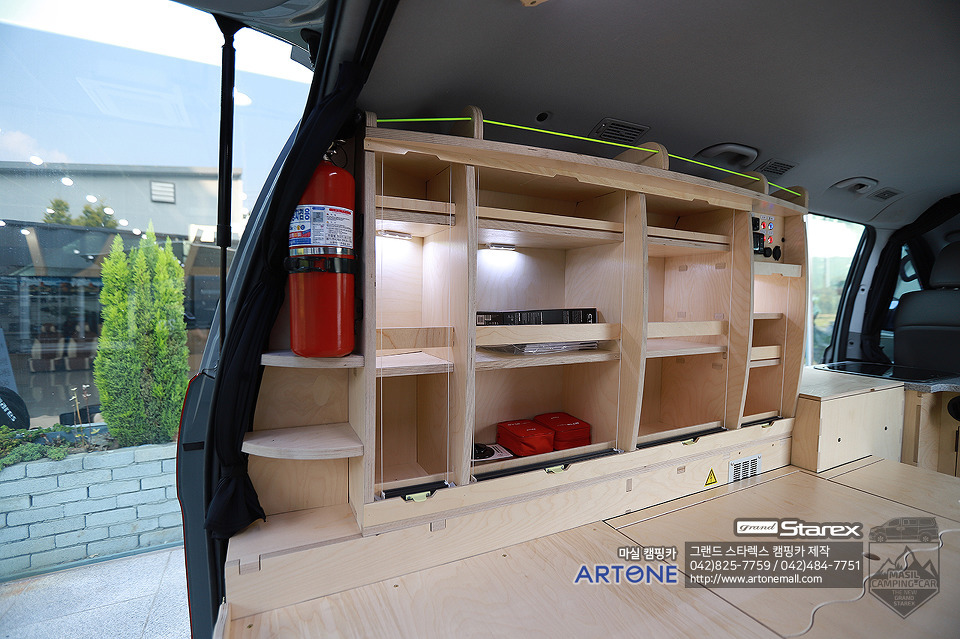

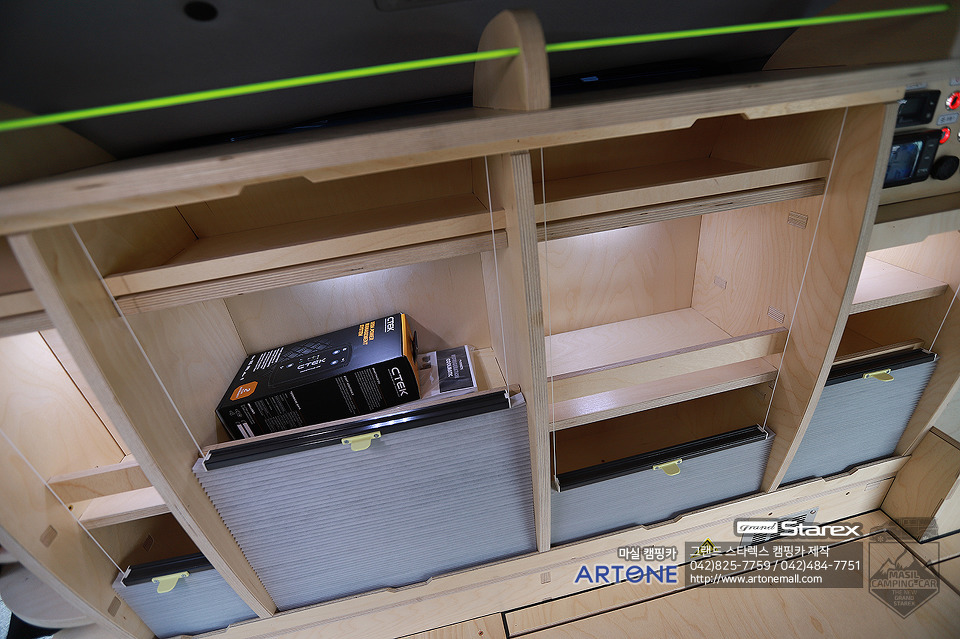

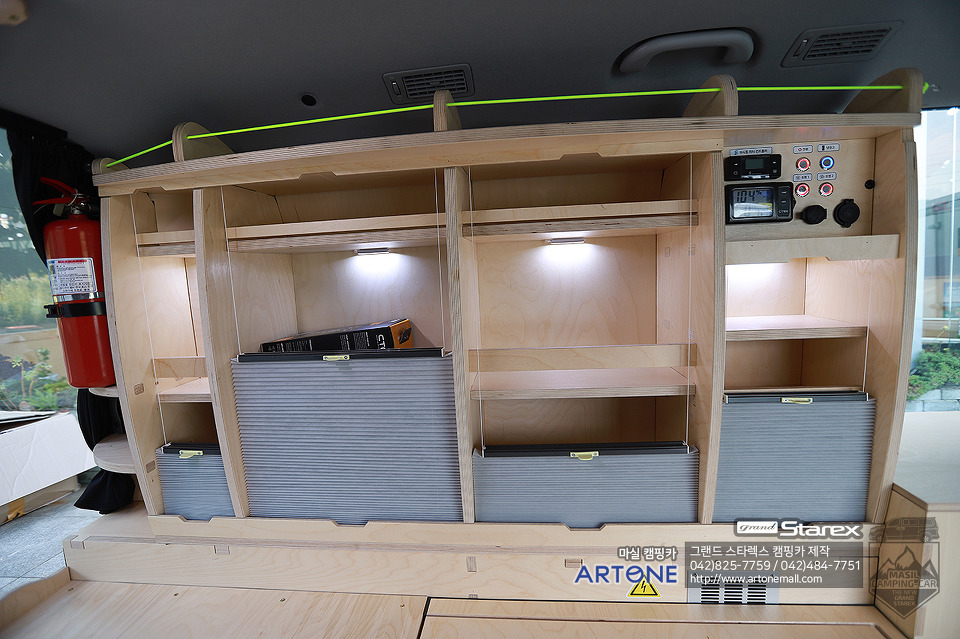

사이드 수납장 및 컨트롤러






사이드 수납장의 경우 칸막이로 구성되고 전면은 별도 허니콤 블라인드로 가려줄 수 있습니다.

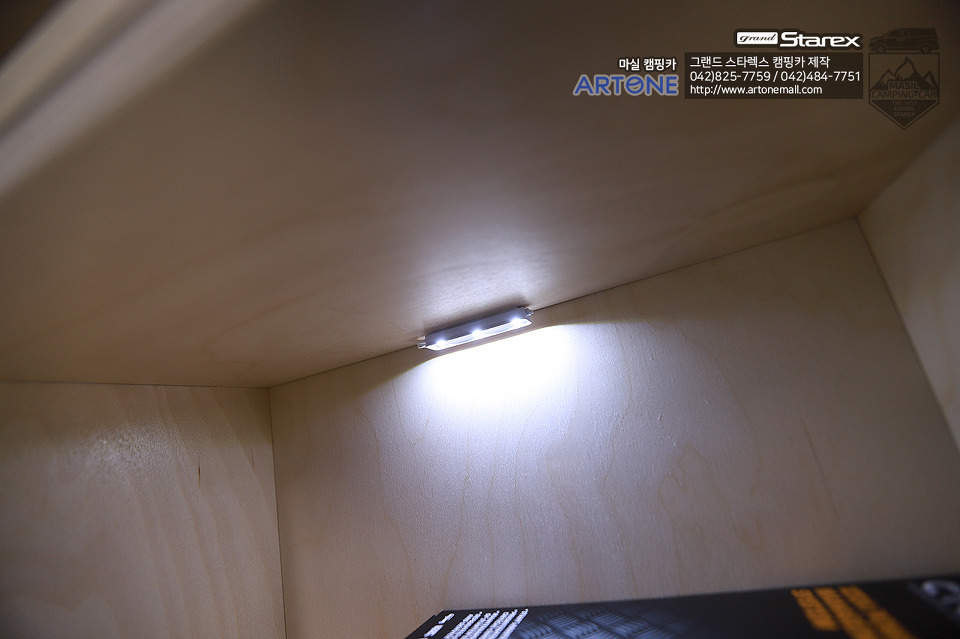

중앙 칸에만 있는 조명LED는 컨트롤러에서 ON/OFF가 가능 합니다.





조명LED와 칸막이 구조, 그리고 허니콤 블라인드의 고정이 수납되는 구조로  편리하게 이용이 가능 합니다.

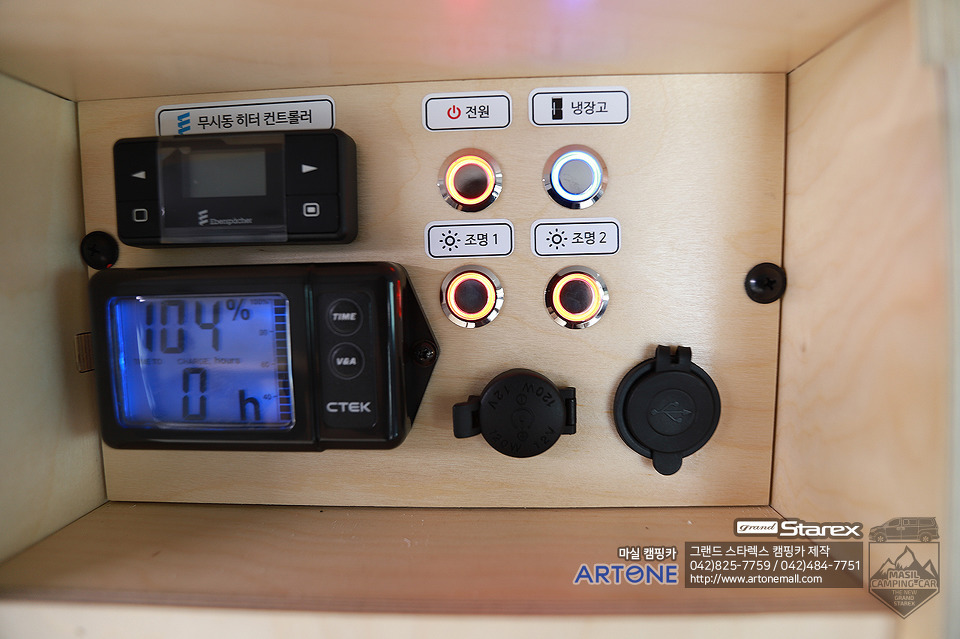

사이드 수납장에 있는 컨트롤러는 배터리 모니터링 시스템과

조명 및 냉장고 스위치와 무시동 히터 컨트롤러가 포함됩니다.

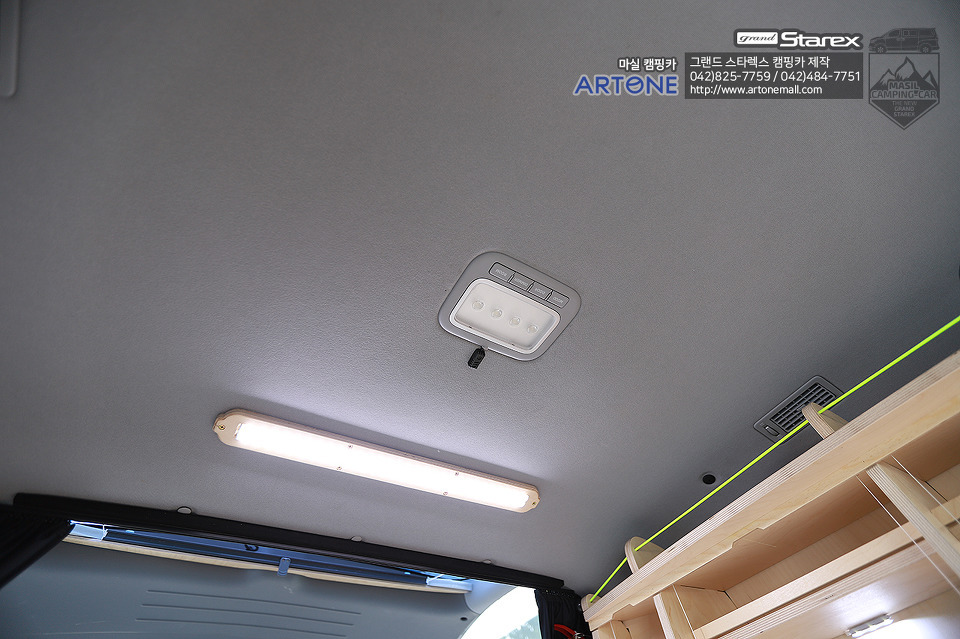

무시동 히터의 온도센서가 천장에 순정 실내등에 설치가 되며,

온도센서 근방의 온도가 설정 온도에 도달하면 운행을 멈추고

온도가 떨어지면 다시 운행을 합니다.

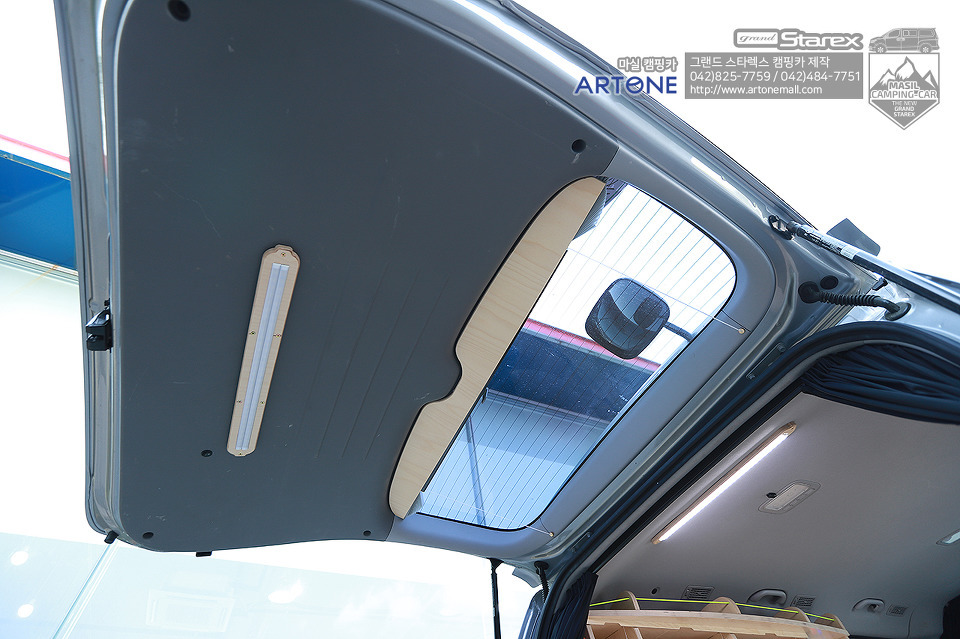

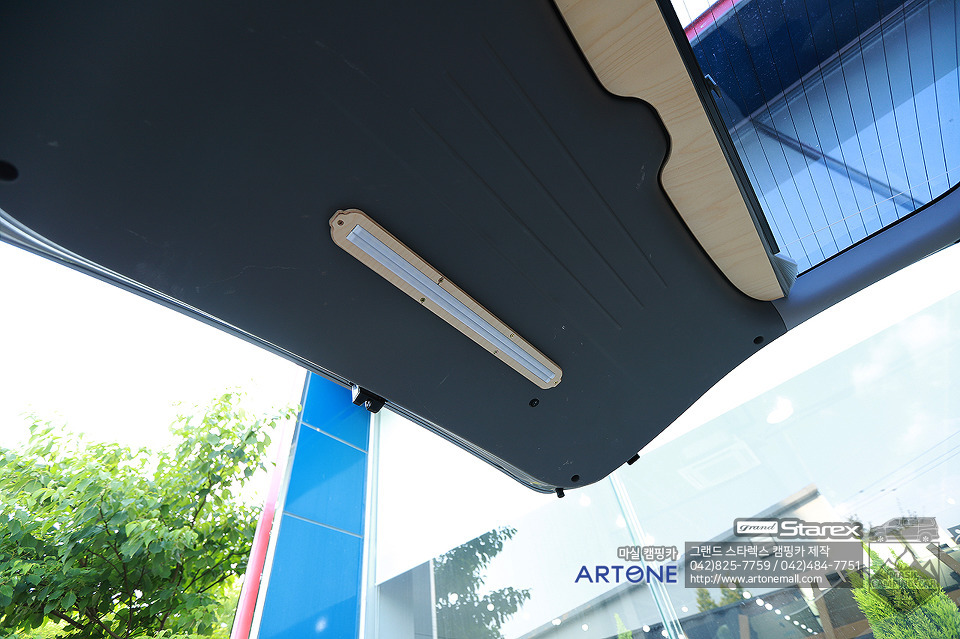

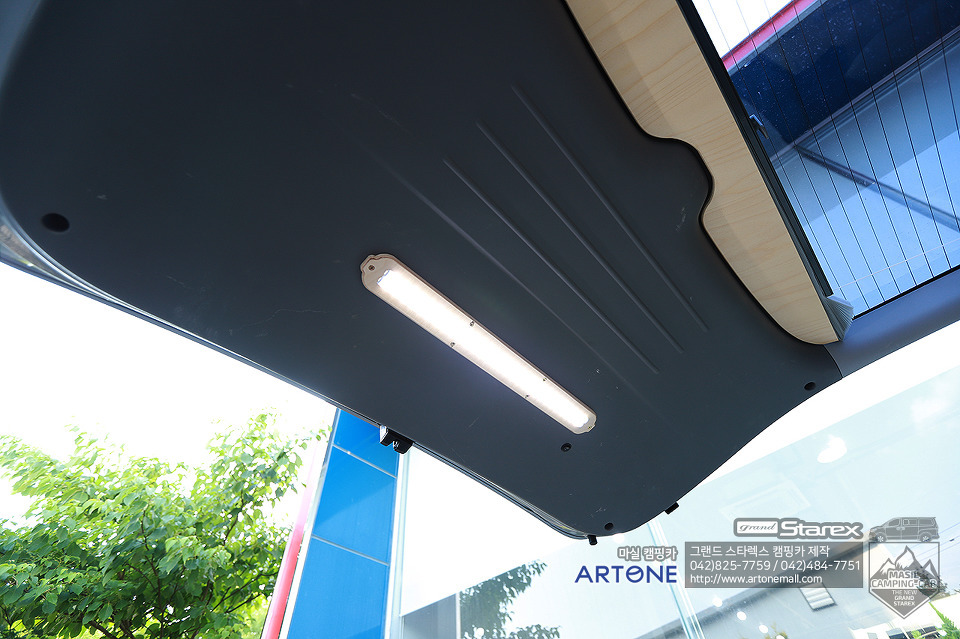

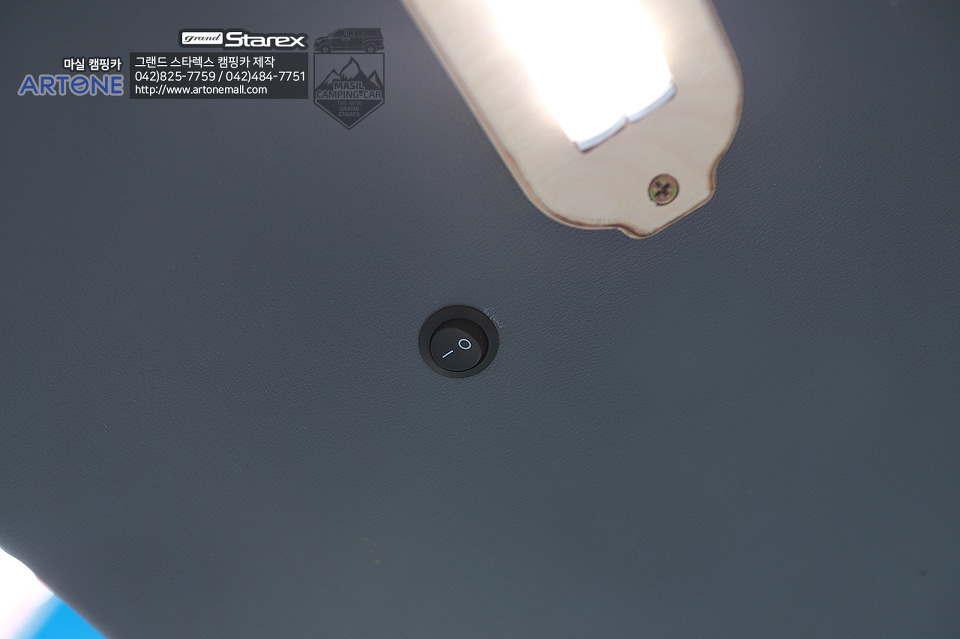

트렁크 LED등 - 사이드 수납장의 컨트롤러의 LED 스위치를 ON하고 사용이 가능 합니다.

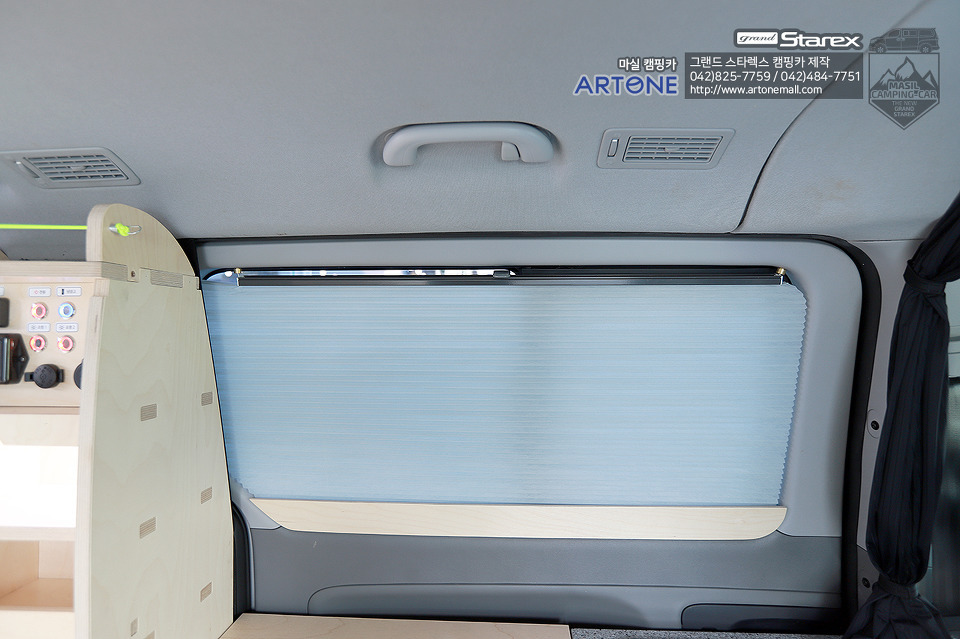

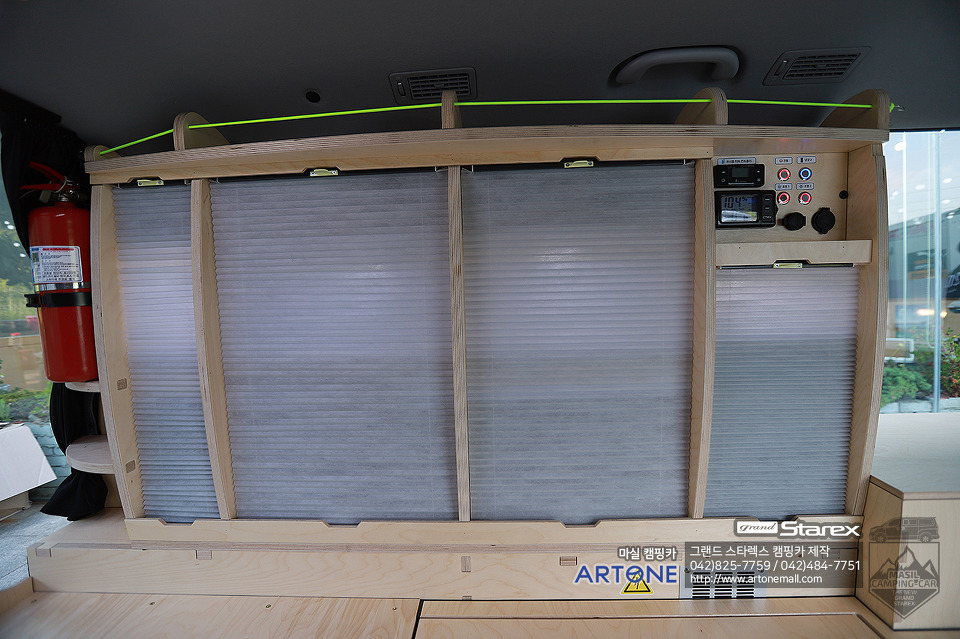

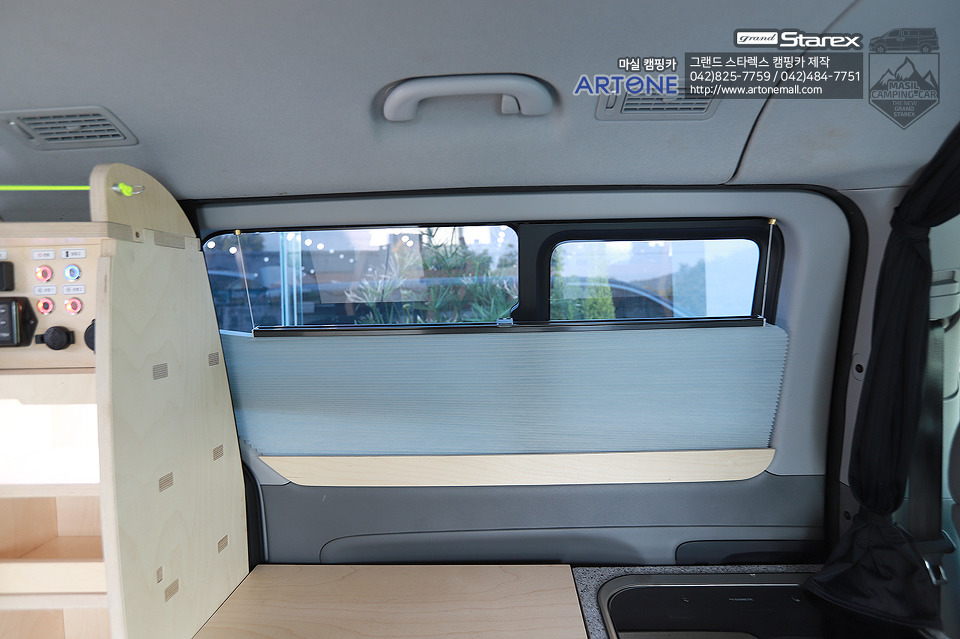

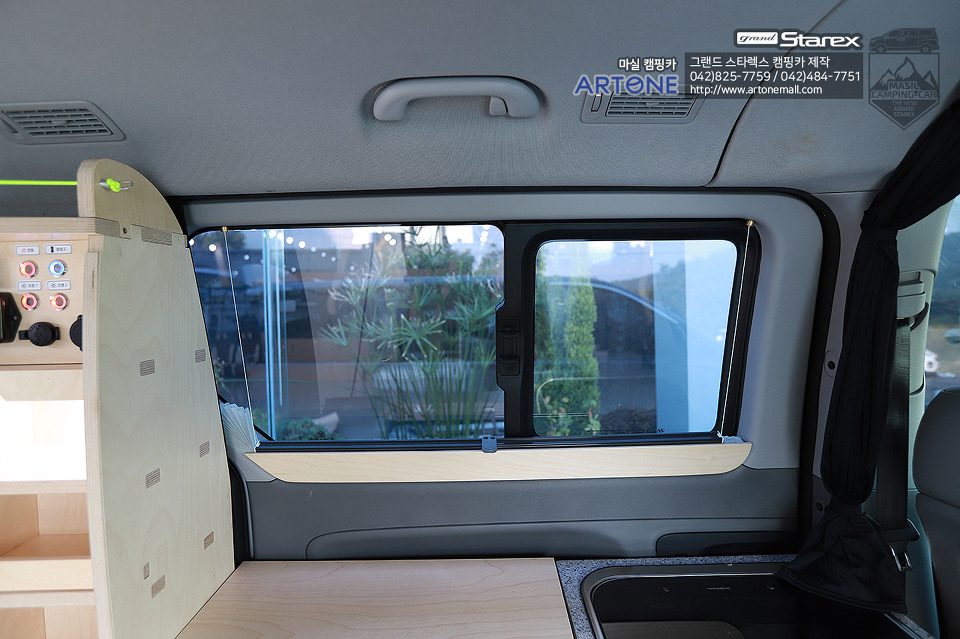

허니콤 블라인드 + 칸막이 커튼






허니콤 블라인드는 2열 2개, 3열 1개, 트렁크 1개 총 4개의 허니콤 블라인드가 설치 되며,\

창문 전체를 가리는 구조 입니다.

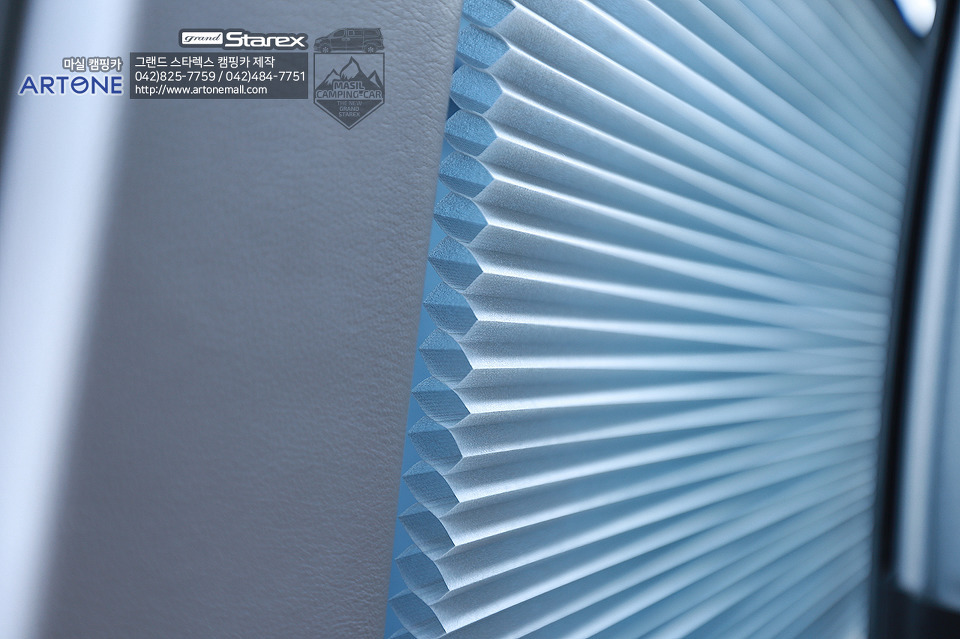

원하는 위치에 고정 가능 / 측면에서 보면 이중원단으로 열기/한기 차단률이 좋습니다.



허니콤 블라인드는 최근 가정에도 많이 설치하는 블라인드로 이중원단으로

구성된 벌집모양 셸에어막이 만들어져 차단률이 좋습니다.


창문 전체를 가리는 구조 이며, 원하는 위치에 고정도 가능 합니다.

상/하 조절로 원하는 위치에도 잘 멈춰 있습니다.


커튼 줄의 장력으로 인한 고정으로 자주 움직일 경우 원사가 끊어질 염려도 있으나,

언제라도 커튼 줄의 교체는 무상이므로 지나가다 들러 주시면 바로 교체를 도와 드리겠습니다.

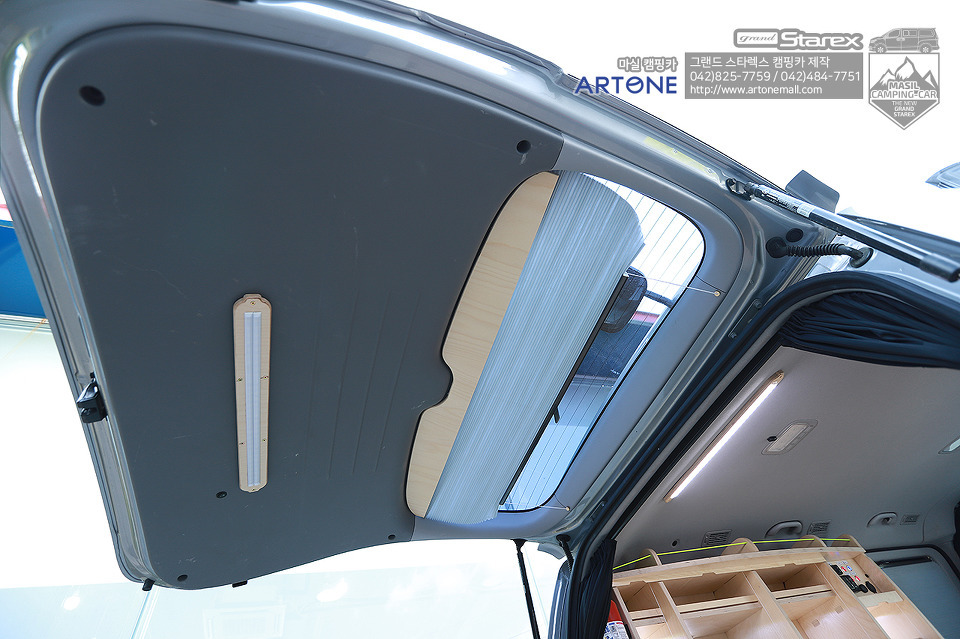

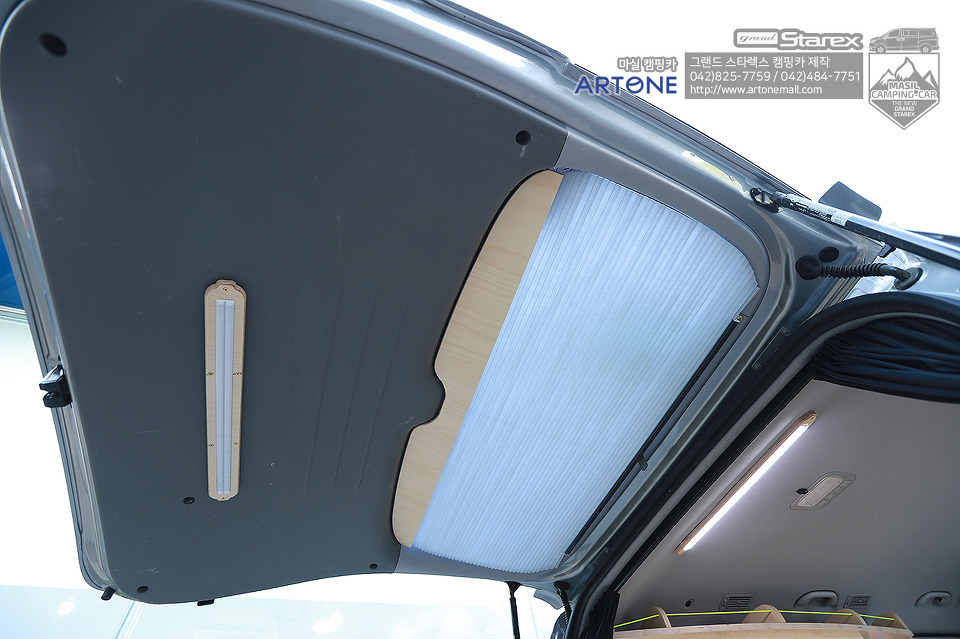

트렁크 - 허니콤 블라인드







칸막이 커튼

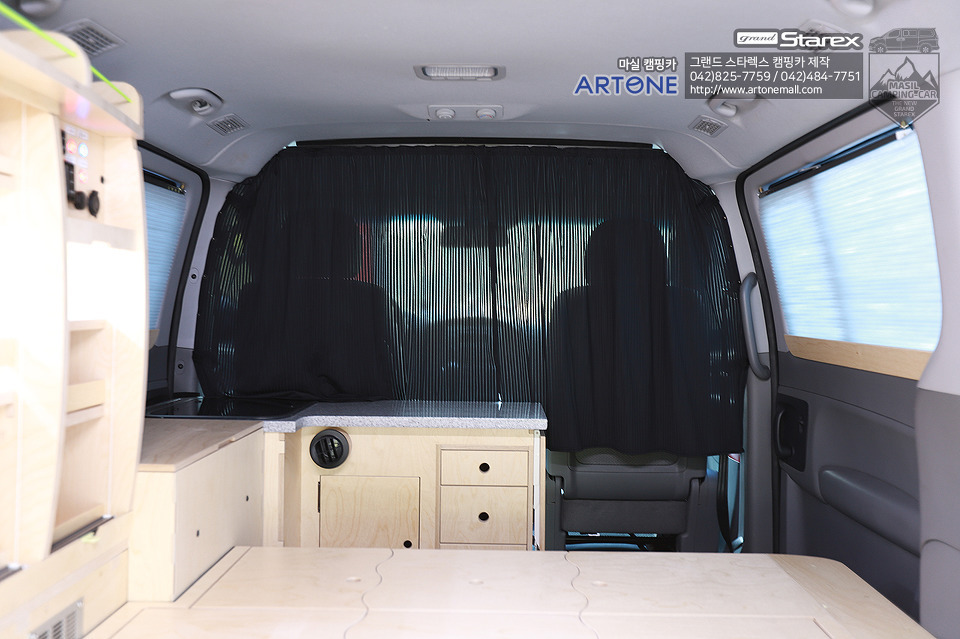

2열 칸막이 커튼


칸막이 커튼은 2열과 트렁크 2곳에 설치가 되며,

전면에서 차량 내부를 가려주는 구조로 설치 됩니다.


천장에 레일을 설치 하여 좌/우 움직임으로 사용할 수 있습니다.

중앙부에는 벨크로 타입으로 좌/우 커튼을 고정 할 수 있습니다.

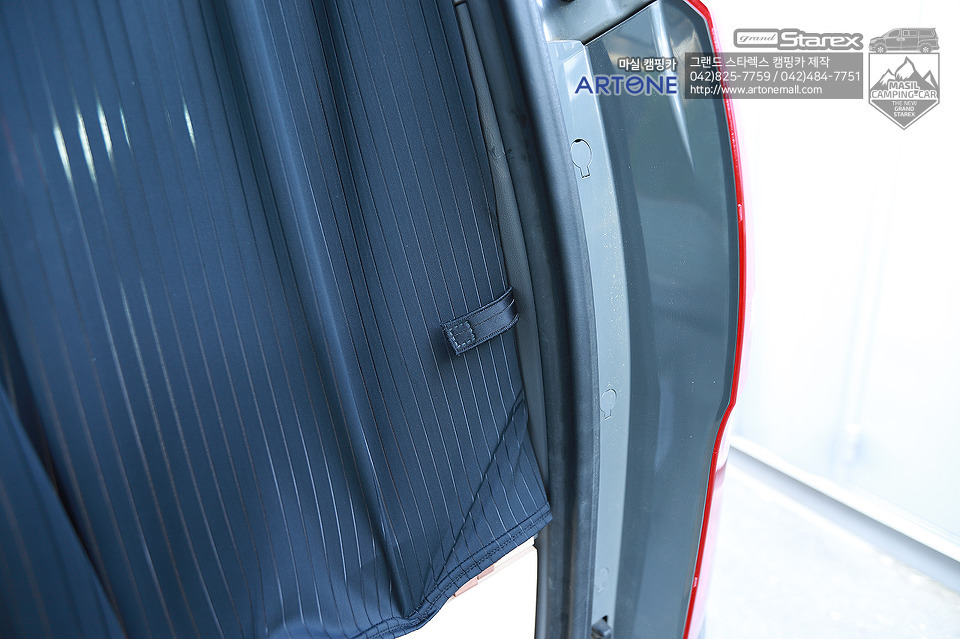

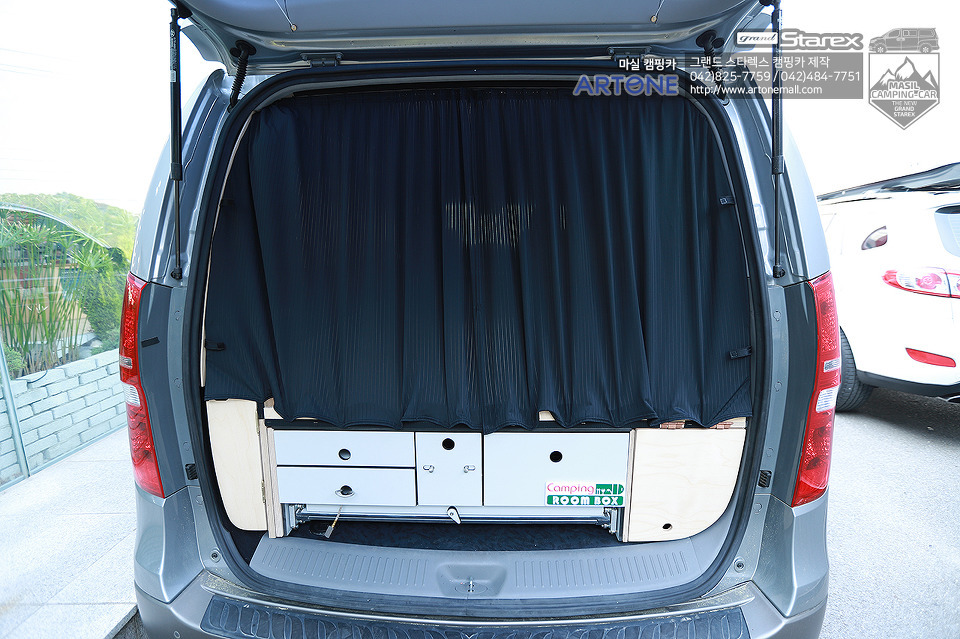

트렁크 칸막이 커튼



트렁크 칸막이 커튼은 중앙부에 벨크로가 있으며,

룸박스 상단에도 벨크로가 있어 칸막이 커튼을 고정 할 수 있습니다.

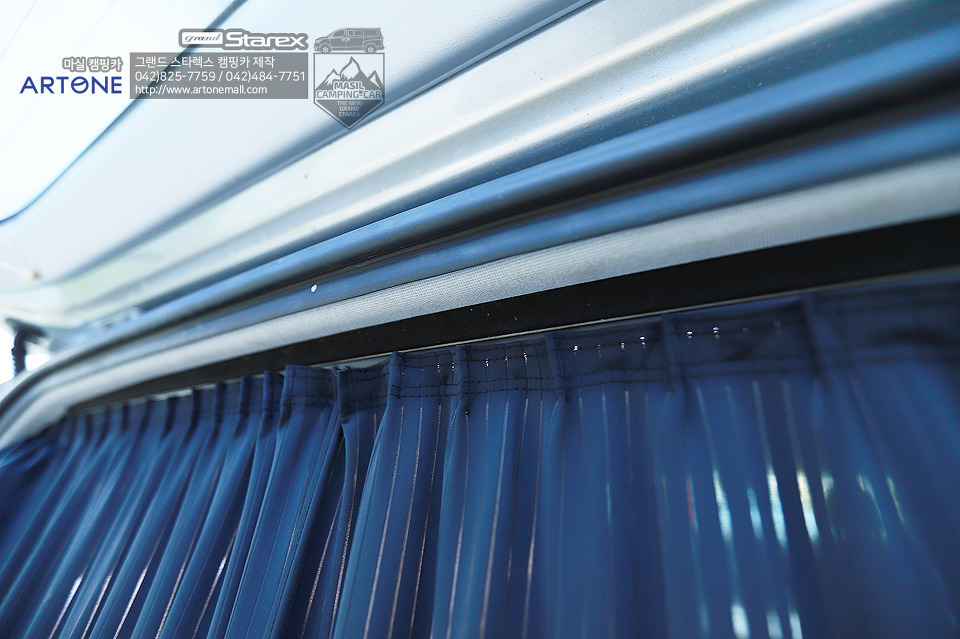

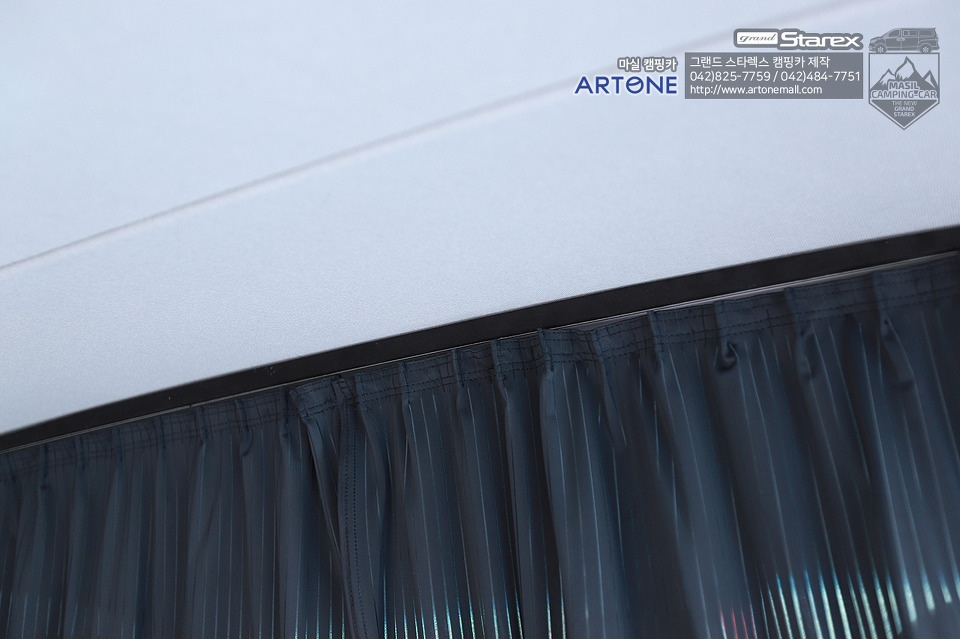

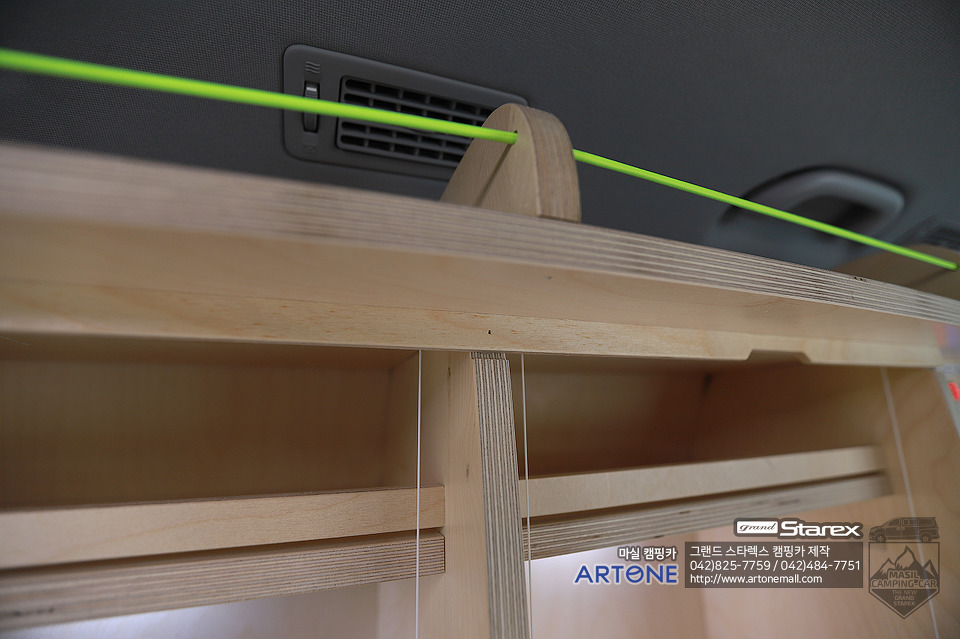

칸막이 커튼 상세 사진



레일고정으로 커튼이 안정적으로 움이직이며,

커튼을 걷을때 고정하는 벨크로도 제공 하고 있습니다.

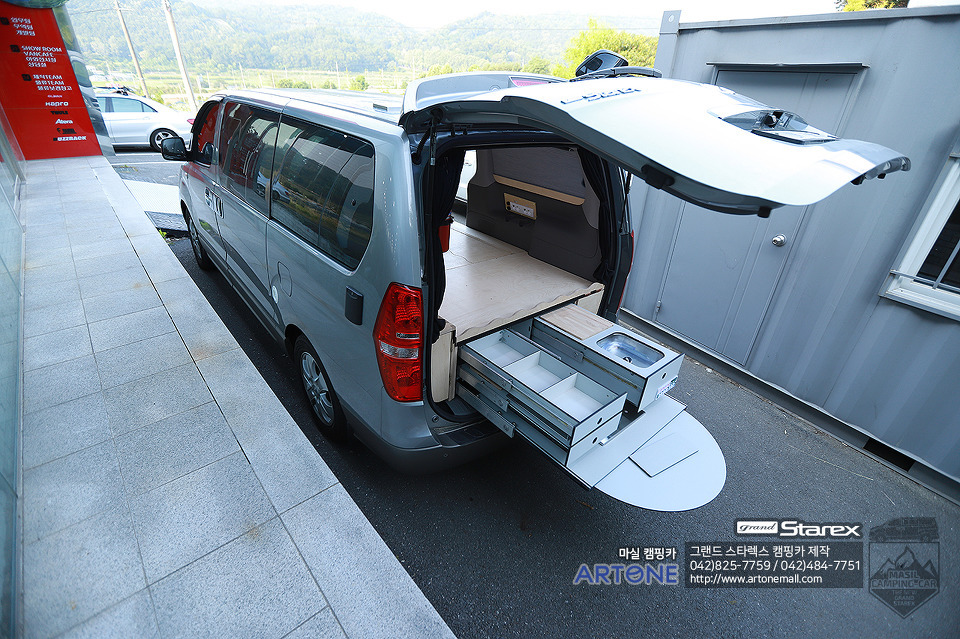

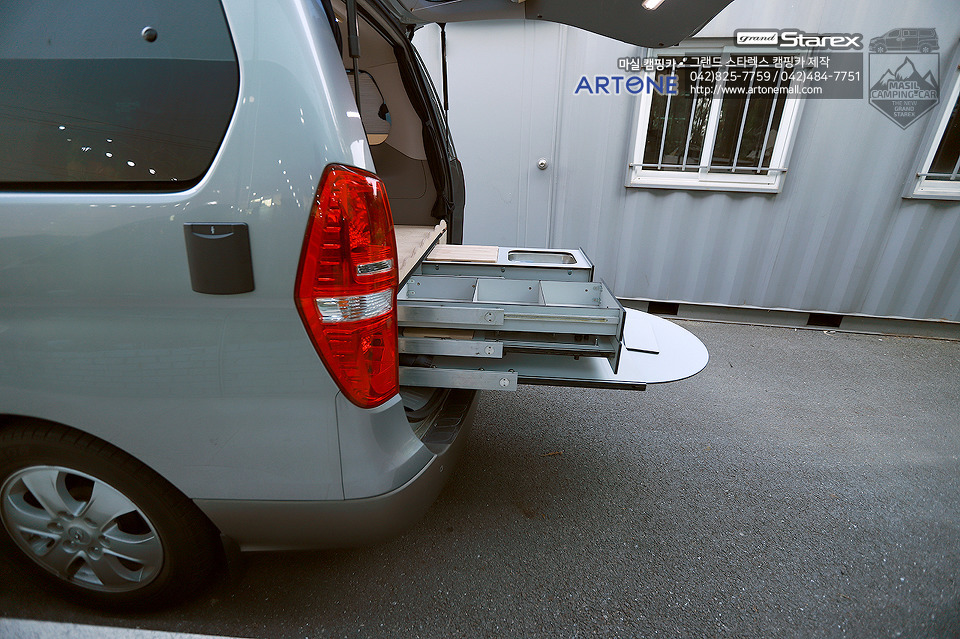

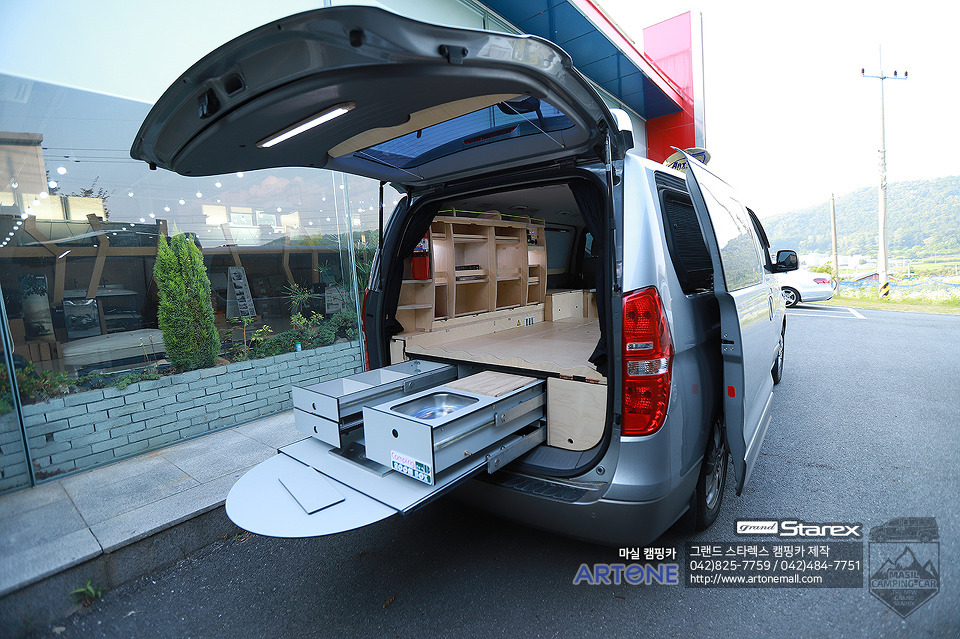

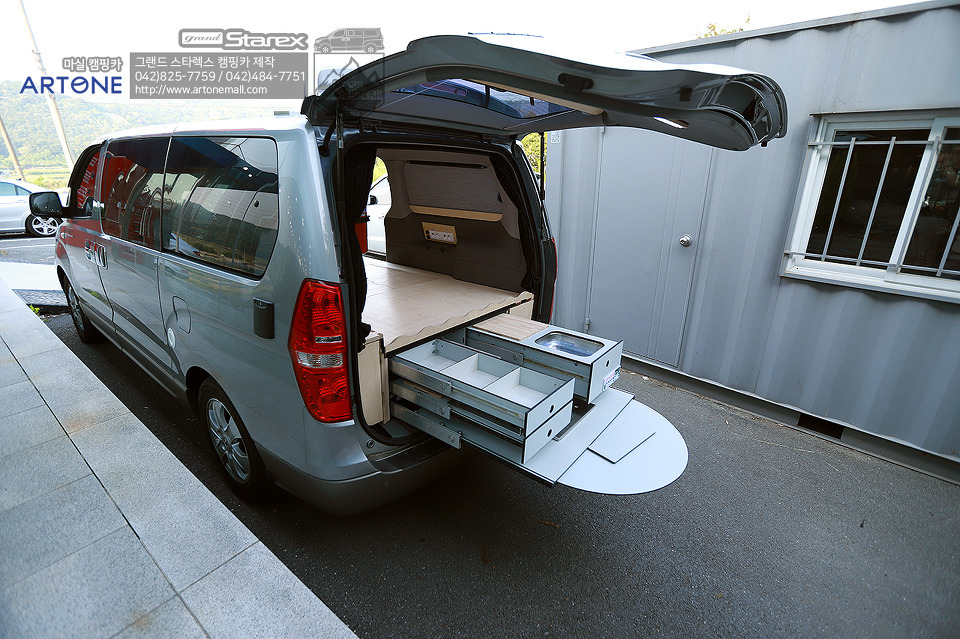

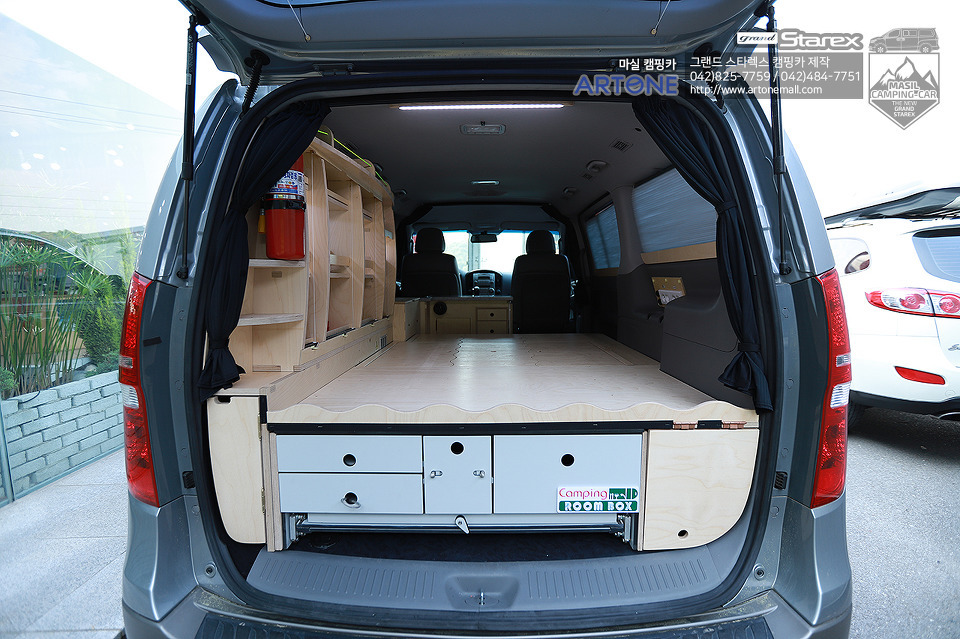

마실 캠핑카 특징 - 캠핑 룸 박스

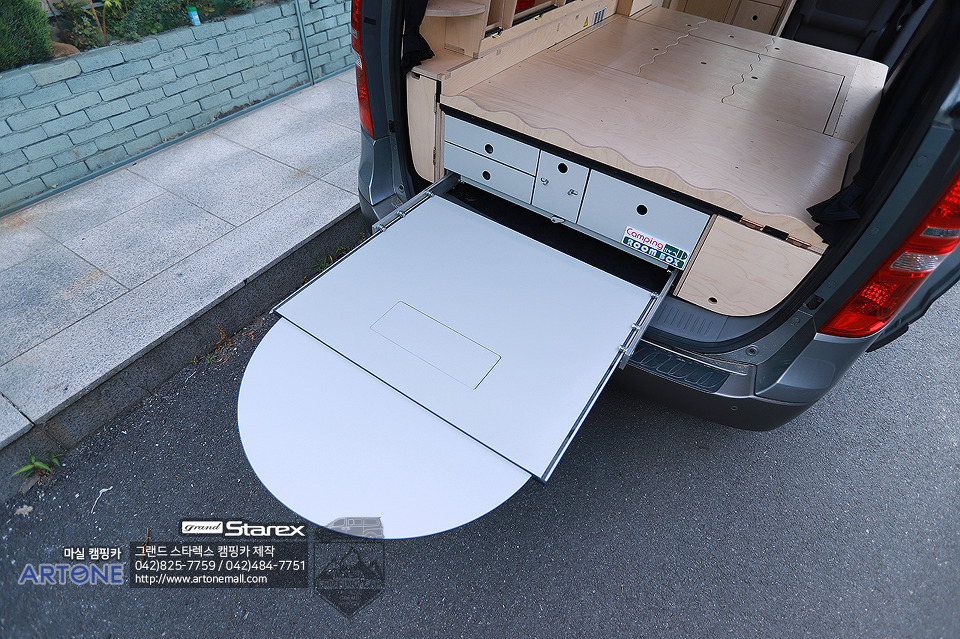

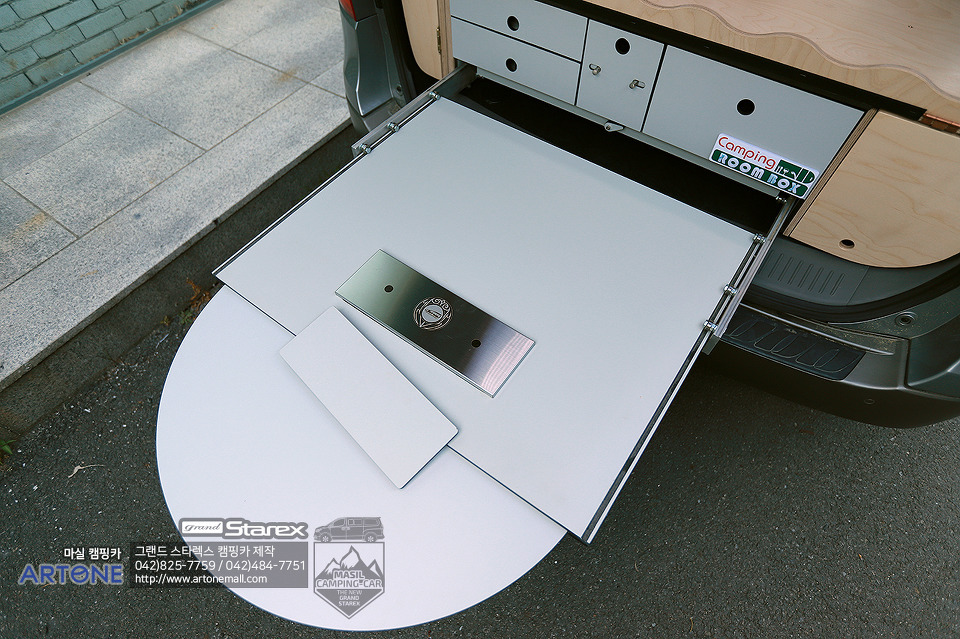

테이블 돌출

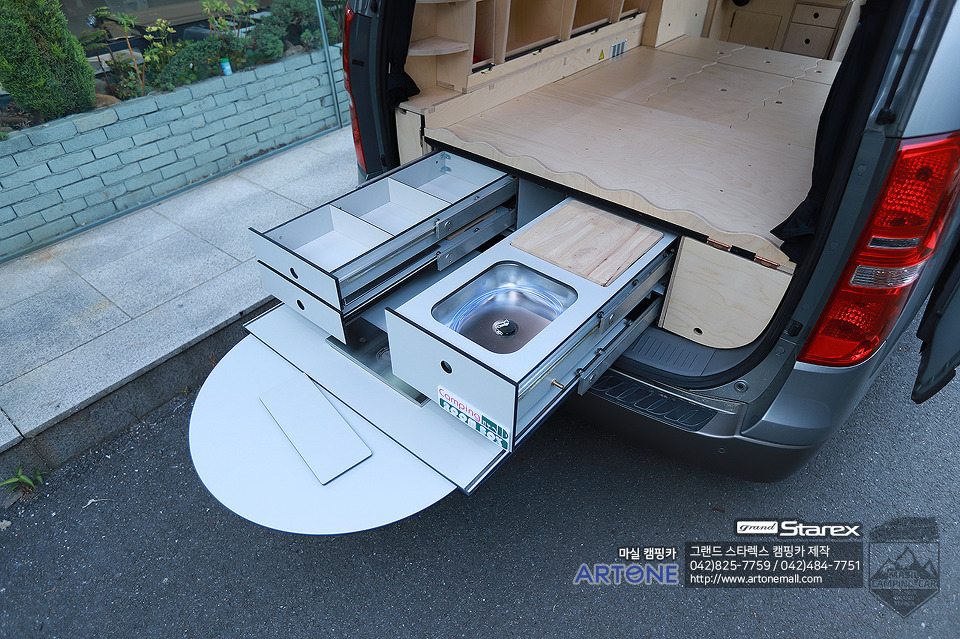

캠핑 룸 박스는 테이블을 제공하며, 주방용품의 수납과 싱크볼 그리고 가스레인지를 제공 하는 상품 입니다.

캠핑에 이거 하나면 트렁크 문을 열고 어디서나 캠핑을 즐길 수 있습니다.

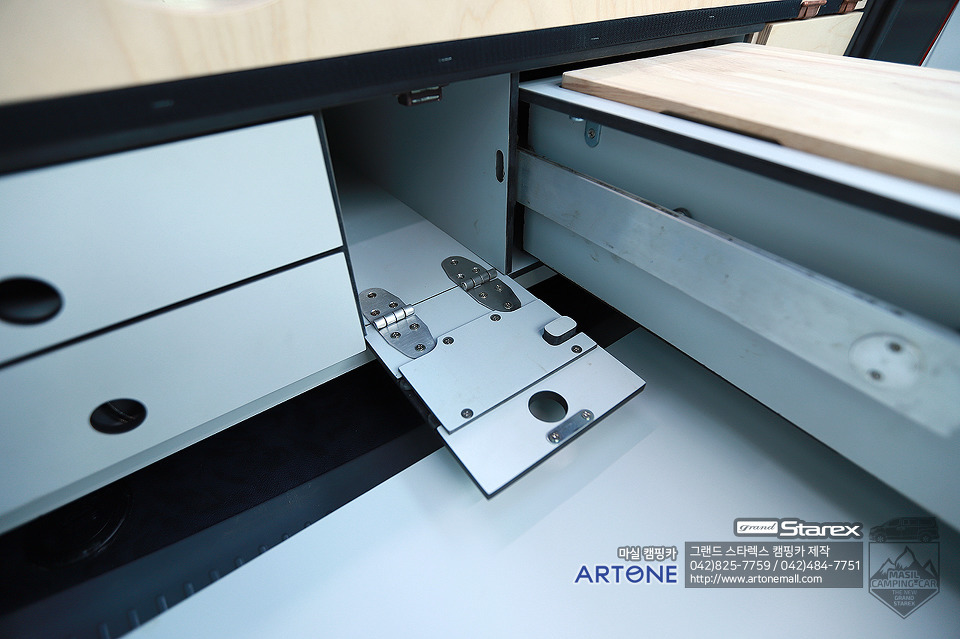

테이블에 직사각 홀은 2구 버너 트레이를 설치 할 수 있으며, 이 트레이는 컴팩트형 미니 버너를 ISO가스와 함께 설치시 주방의 보조 버너로 활용할 수 있습니다.

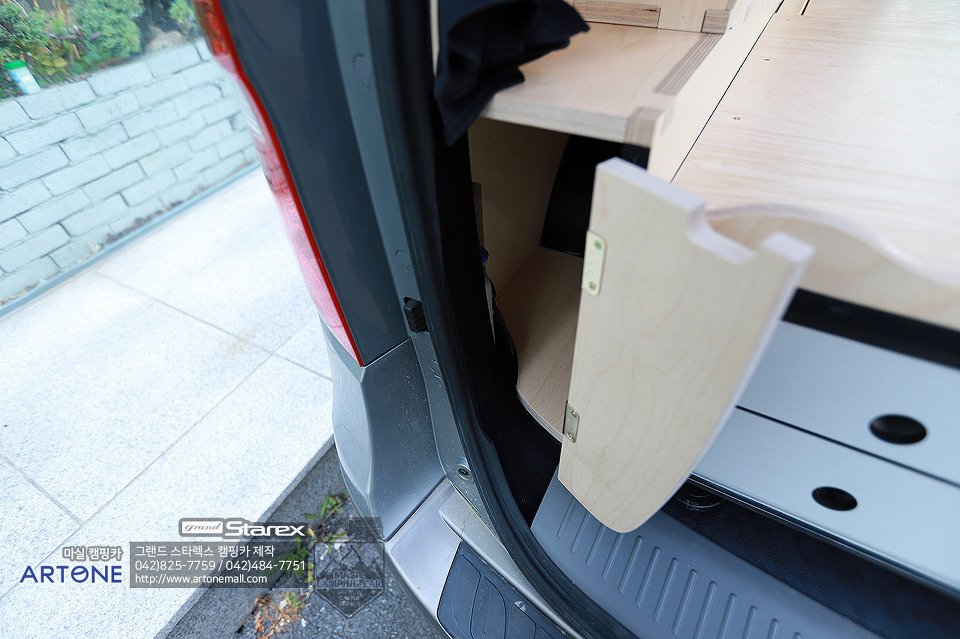

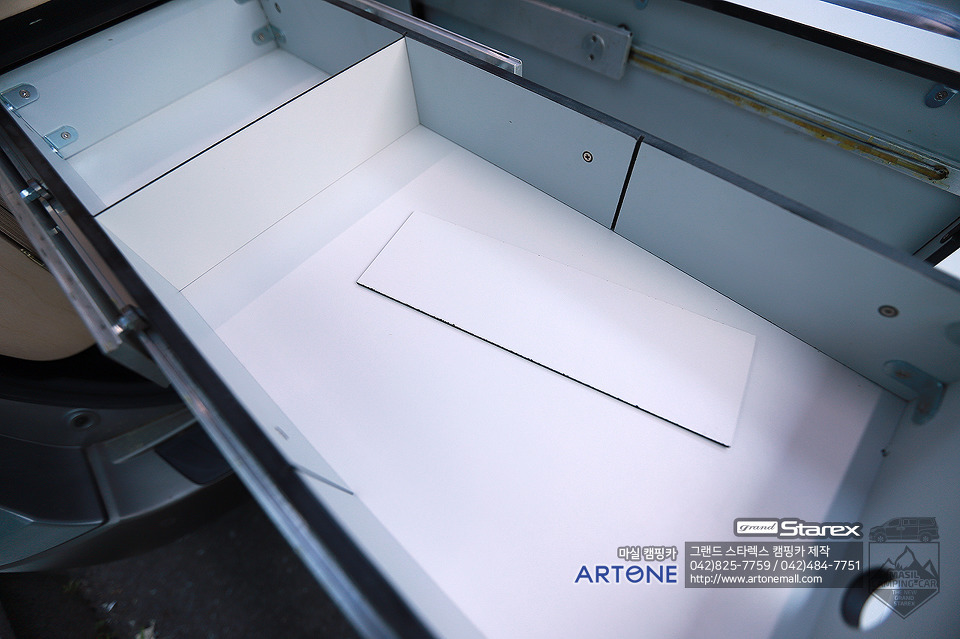

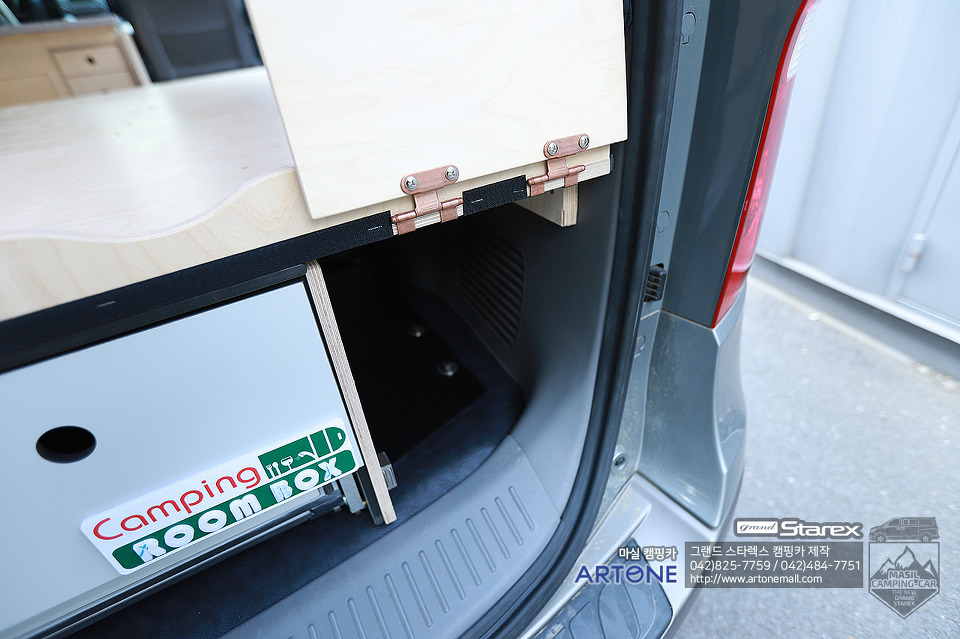

룸박스의 좌/우 짜투리 공간은 별도 커버를 만들어 수납구조로 활용할 수 있도록 제작 됩니다.

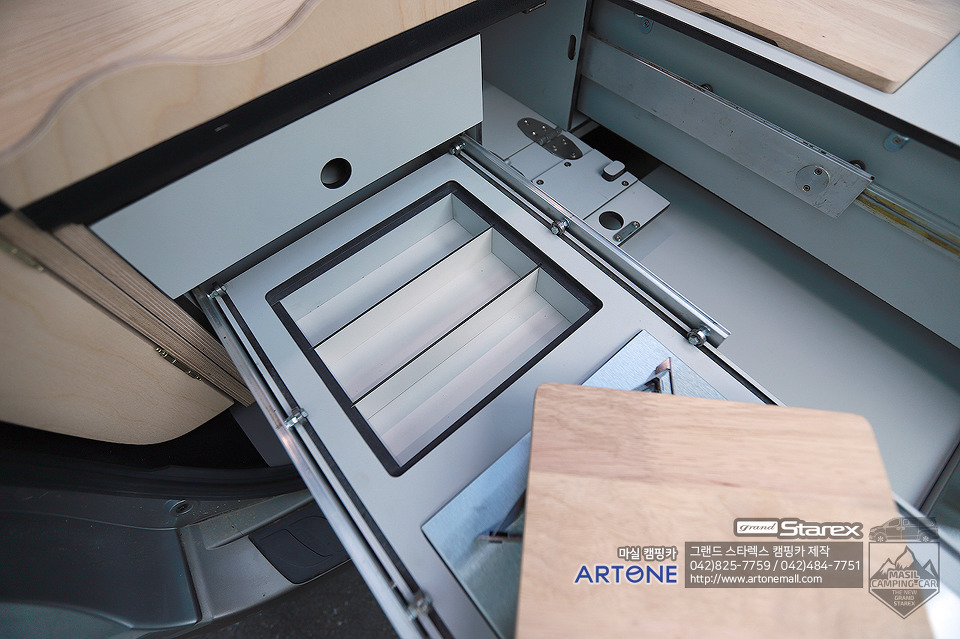

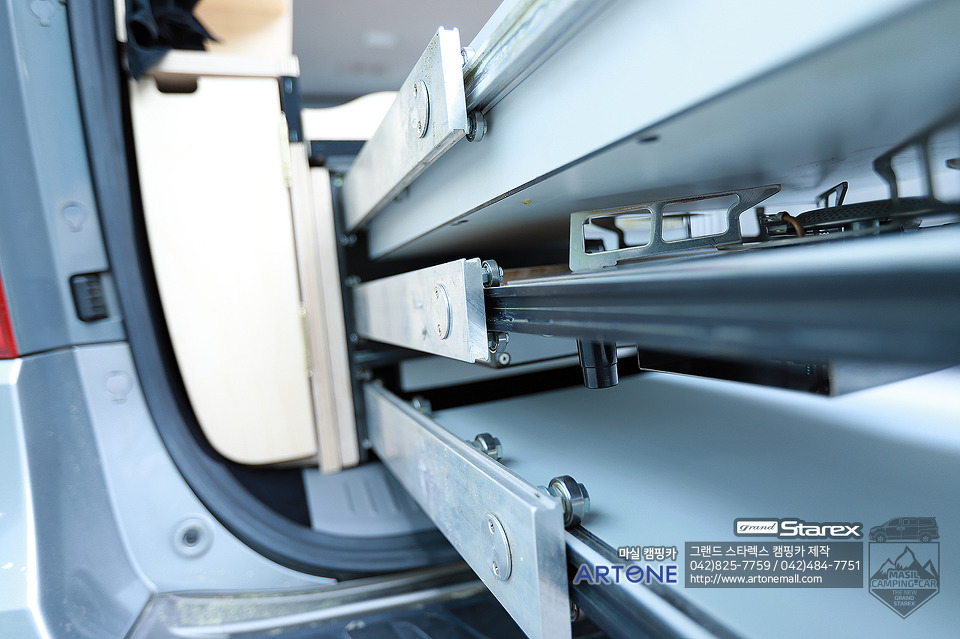

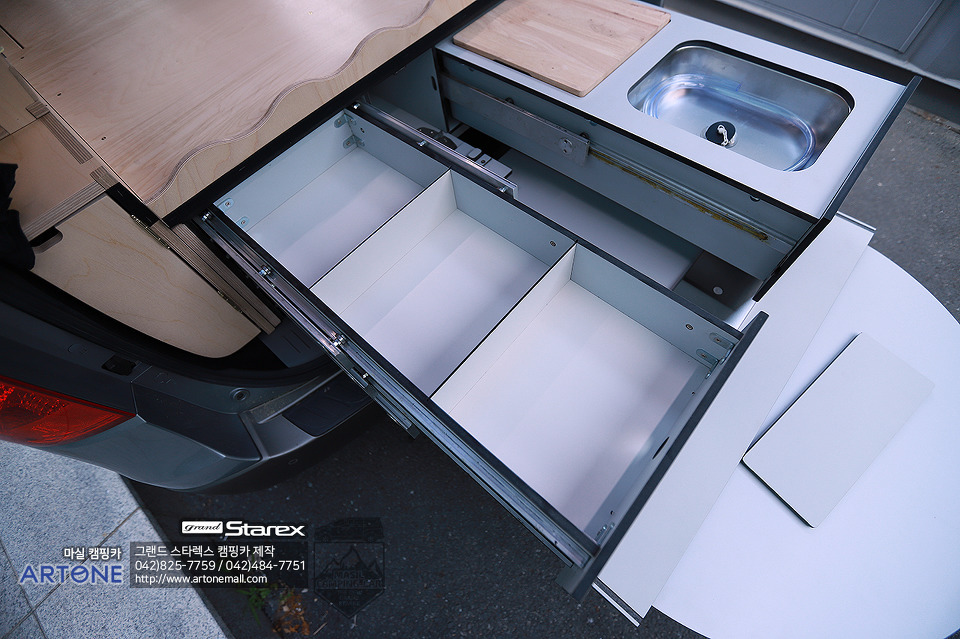

중앙에 있는 서랍 스톱퍼들

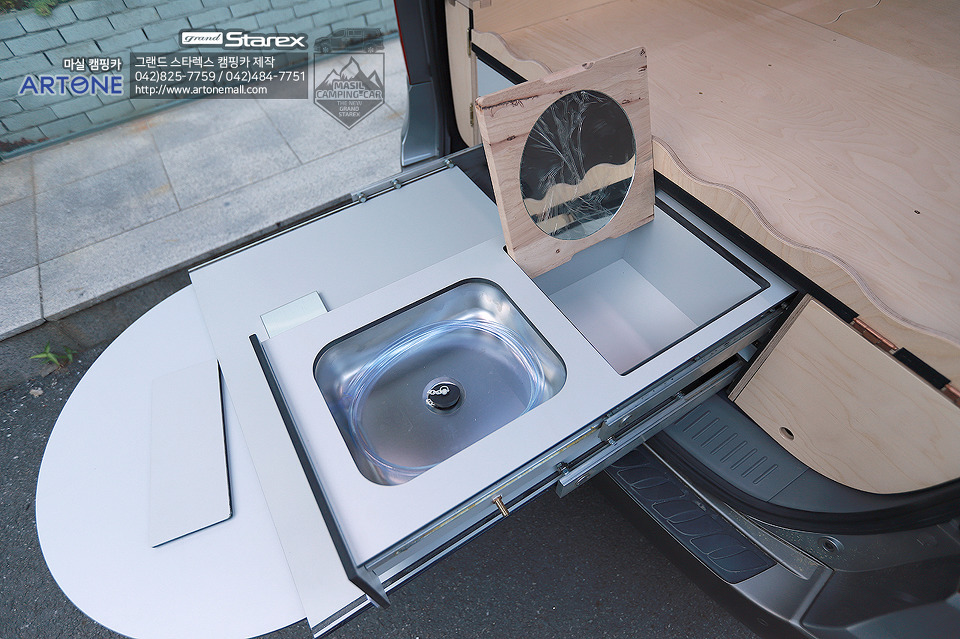

룸박스에는 싱크볼이 제공됩니다. 그러나 물은 제공되지 않기 때문에 별도 물통을 준비 하셔야 합니다.

물통을 제외한 이유는 물통이 있음으로 하여 번거로운 일이 자주 발생 합니다. 물탱크를 채워 주셔야 캠핑이 가능 합니다. 그러나 물탱크의 용량이 커서 채우는데 시간이 걸리고, 이동시 출렁거림의 소음이 생각보다 거슬립니다. 또한 캠핑 이후 청소를 해주셔야 물탱크에 물때가 끼지 않으므로 불편함만이 있고 편리함은 아주 작은 부분에 속해 물탱크 제거로 인해 수납공간을 늘리고, 번거로운일을 줄이도록 설계했습니다.



10"

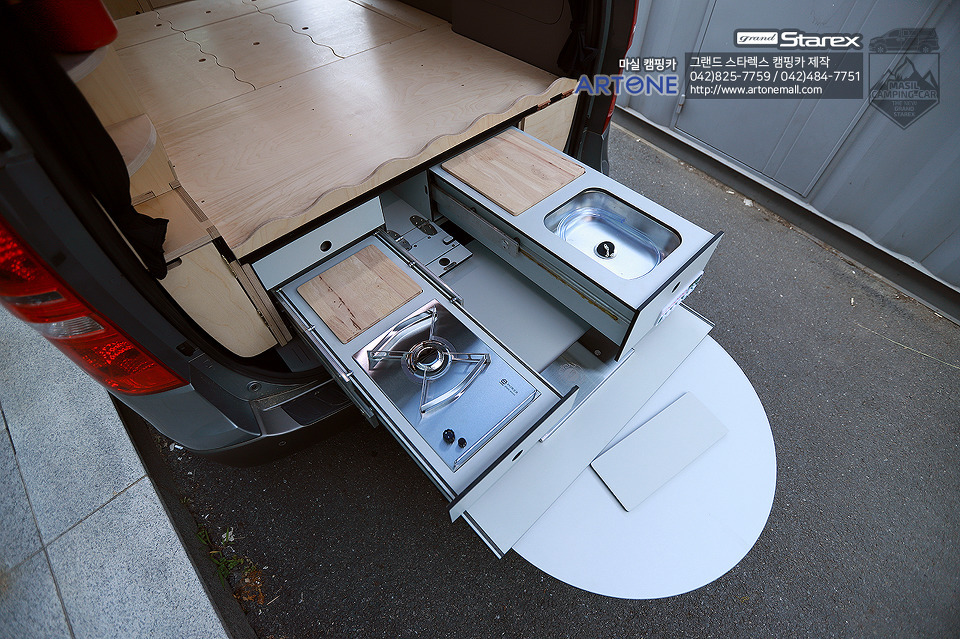

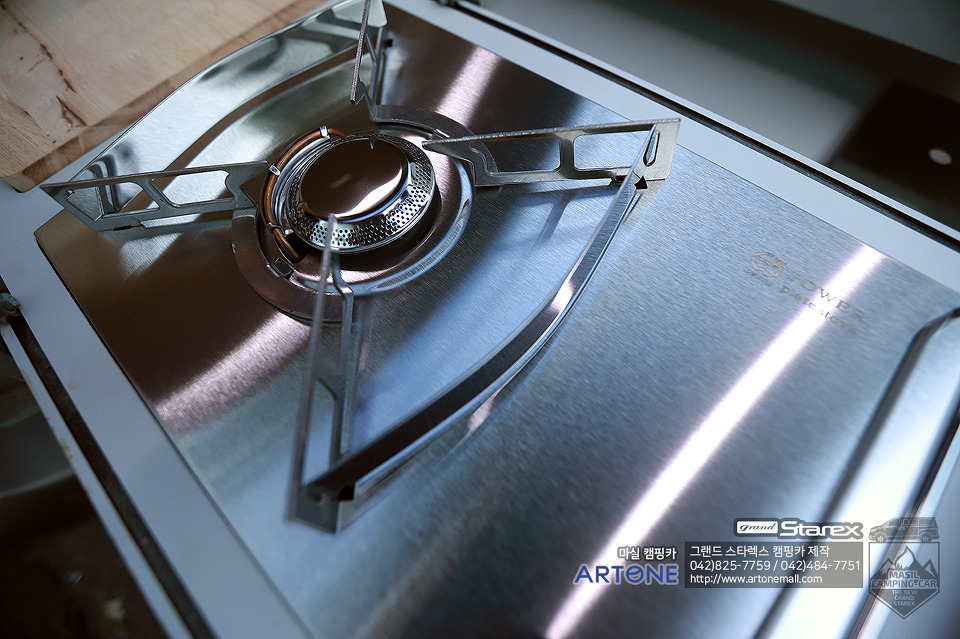

룸박스의 1구 가스 버너는 트레이를 제공하며, 가스 버너는 기성품으로 사이즈를 맞춰 제작하여 수납할 수 있도록 만들어졌습니다.





주방을 담당하는 룸박스는 캠핑에 용이한 구조로 제작되고, 트렁크쪽으로 테이블을 함께 제공 하여 어디서든 간편하게 캠핑을 즐길 준비를 간단히 할 수 있습니다. 캠핑장소에 도착하여 준비까지의 시간을 단축하여 도착하자마자 휴식이 가능한 캠핑카 입니다.





리어텐트만 있다면 뒷면이 주 생활 공간으로 활용이 되며, 내부에서는 취침만 하는 공간이 됩니다.

테이블 및 주방기구 수납과 가스레인지까지 하나의 제품으로 해결 합니다.




지금까지 아트원 마실 캠핑카 124호를 살펴 봤습니다.

그랜드 스타렉스 차량이 마실 캠핑카로 변경되지만, 차량이 승합인건 변함이 없습니다. 특수목적 차량인 캠핑카로 제작되 완료 됩니다. 차량을 운행할 수 있는 면허라던지 차량 세금 및 검사주기는 모두 승합차량이 기준 입니다. 차량 세금 또한 모두 승합을 기준을 따라야 하므로 검사주기는 신차 출고시 첫해 2년 이후 1년마다 검사이며, 차령 5년이 경과 할 경우 6개월에 한번씩 검사 입니다.








차량 출고시 보험안내 그리고 취득세 관련 안내를 해드립니다.

차량 구조변경 후 취득세를 납부 하셔야 하므로 꼭! 안내 받으시어 납부하시기 바랍니다.


결제 안내 및 보험과 출고 안내까지 모두 마치면 출고가 마무리됩니다.

사용하시면서 차량에 대한 궁금증 또는 문제사항을 언제든지 전화 주시면

친절히 안내 및 A/S까지 책임질 수 있도록 하겠습니다.


다음에는 125호 차량으로 다시 찾아 오겠습니다. 감사합니다!
