12인승 3인승 캠핑카 제작 - 마실 122호 (태양광3장, 트렁크고리,맞춤매트)
Date : 2018-06-19
Name : File : 20180619124802.jpg
Hits : 1253

안녕하세요. 아트원 입니다.

오늘도 어김없이 캠핑카는 제작/개조/구변신청/검사/출고 되었습니다.

지금까지 122호 차량이 출고되고, 바로 다음으로 123호 차량으로 리뷰를 해야 합니다.

사진 정리가 하나도 안되어 있어요.


122호, 123호는 중고차량으로 신차가 아니었습니다.

아트원에서 제작/개조하는 캠핑카는 그랜드 스타렉스 또는

더 뉴 그랜드스타렉스 차량으로만 캠핑카 개조가 됩니다.


중고차던 신차던 그랜드 스타렉스이면서 승합이라면

어느 차량이라도 캠핑카 개조가 가능합니다.






마실 캠핑카?

취침 2인, 사이드 수납장, 오폐수 시설, 조리대, 무시동 히터,

냉장고, 외부 충전, 태양광 충전, 주행 중 충전.....등등


큰 사항들로만 기재하자면 그렇습니다.

최종 122호는 12인승 3인승으로 제작하면서 취침 인원은 2명입니다.

캠핑 룸 박스는 마실 캠핑카의 핵심 부품입니다.

테이블과 주방 수납을 책임지는 부품입니다. 아쉽게도 별도 판매는 안되고 있습니다...ㅠㅠ

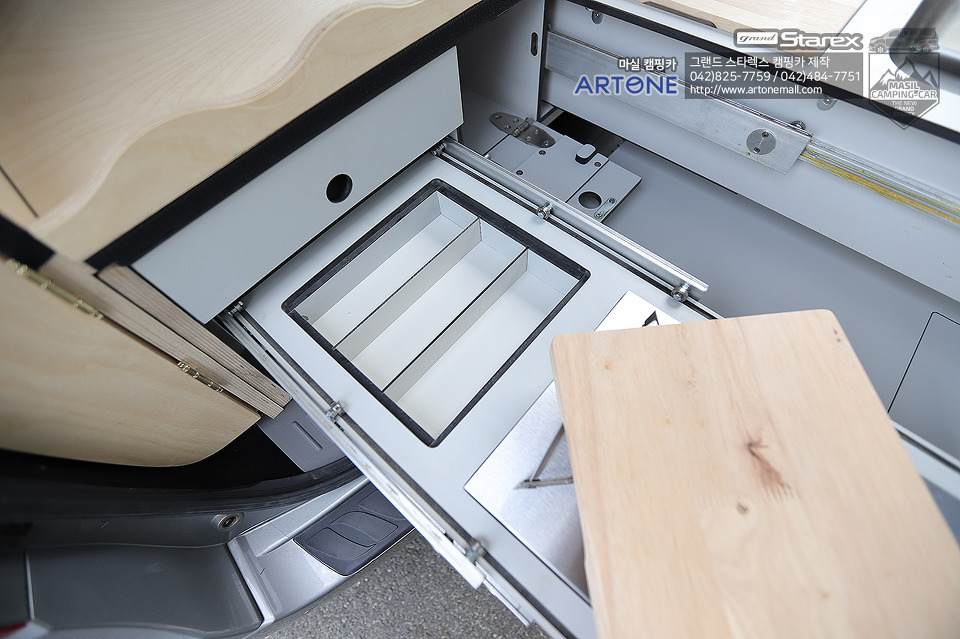

그러면 우선 캠핑 룸 박스부터 살펴볼까요?

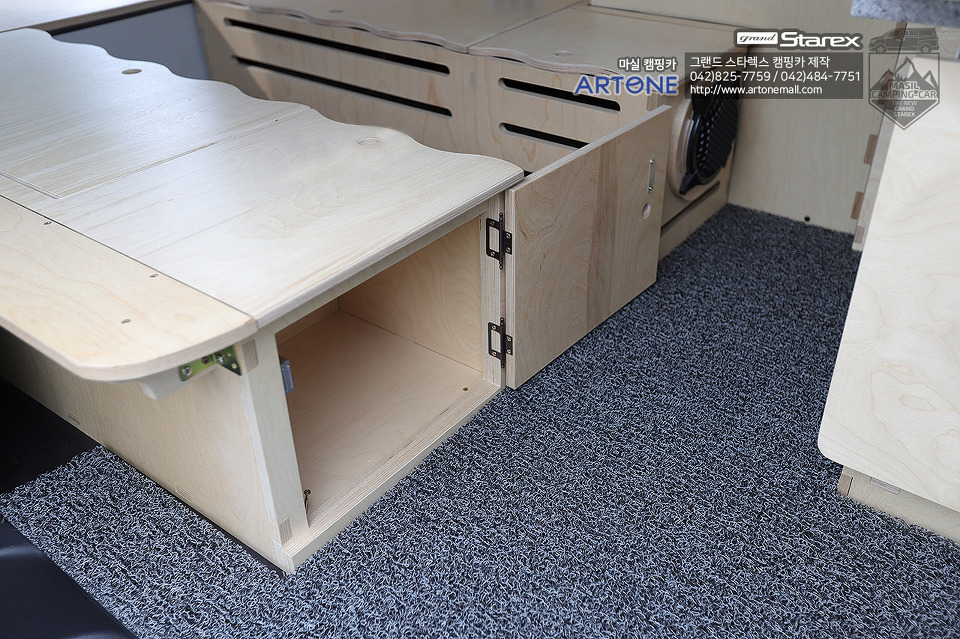

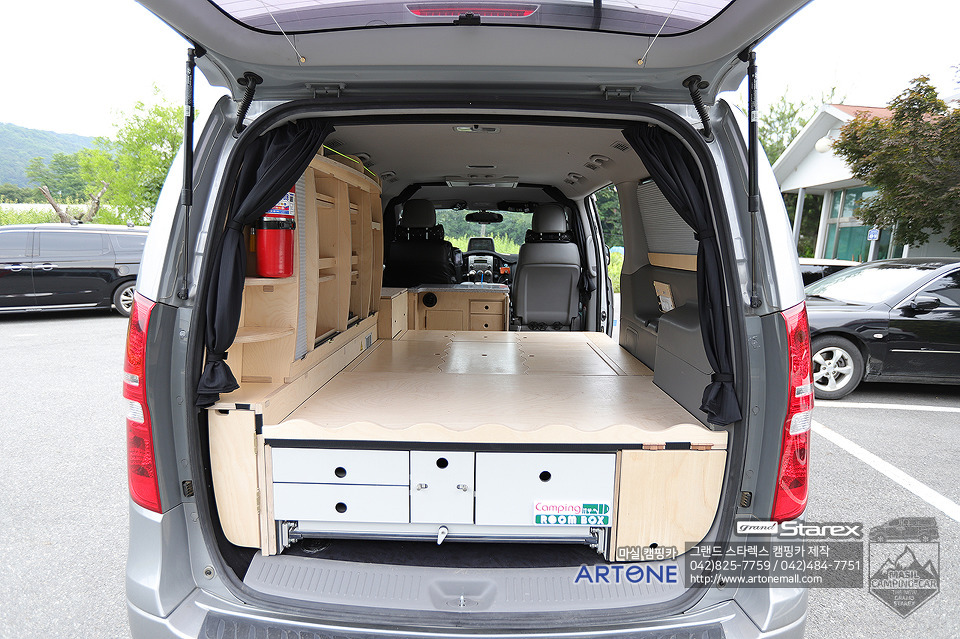

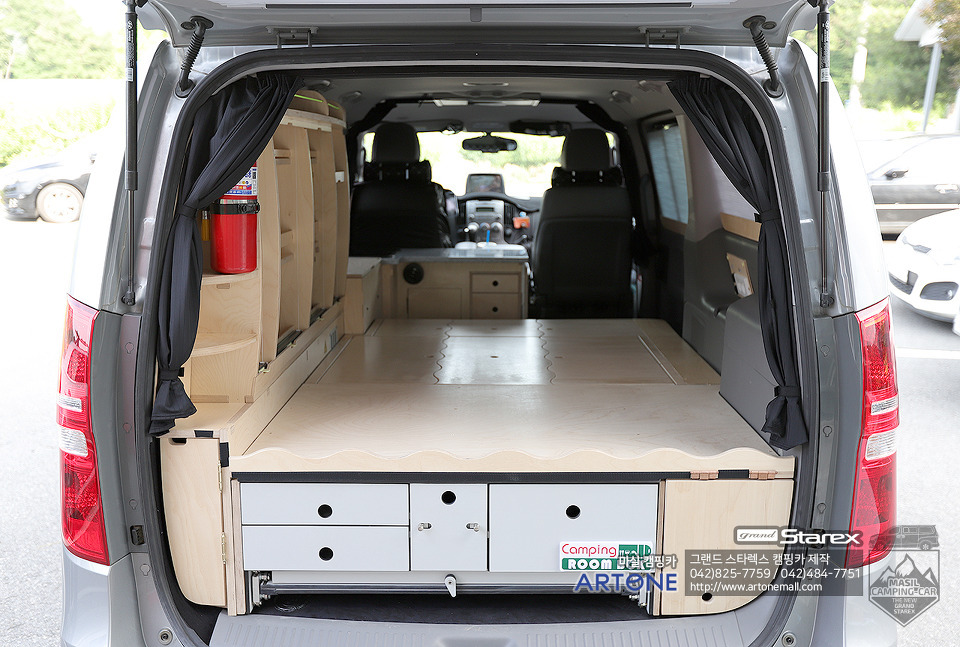

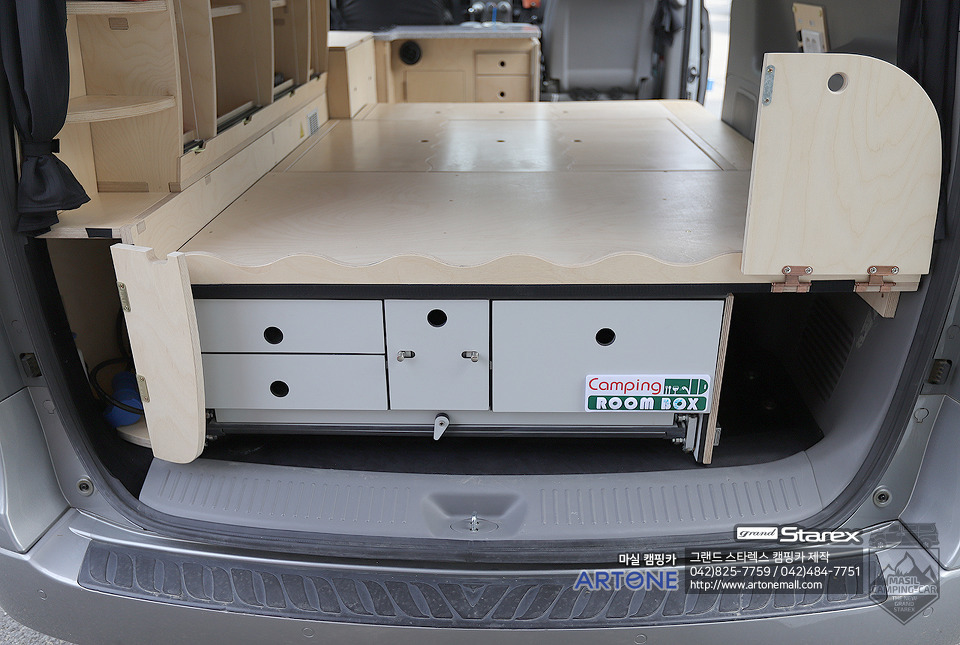

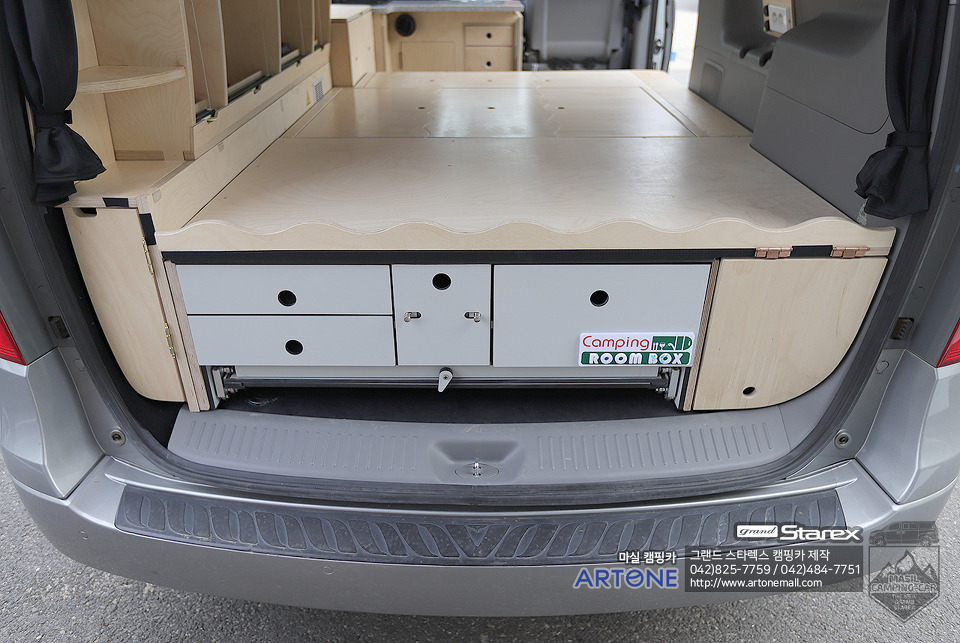

캠핑 룸 박스는 취침 공간 아래 있습니다.





캠핑 룸 박스를 기준으로 좌/우 수납공간이 있습니다.

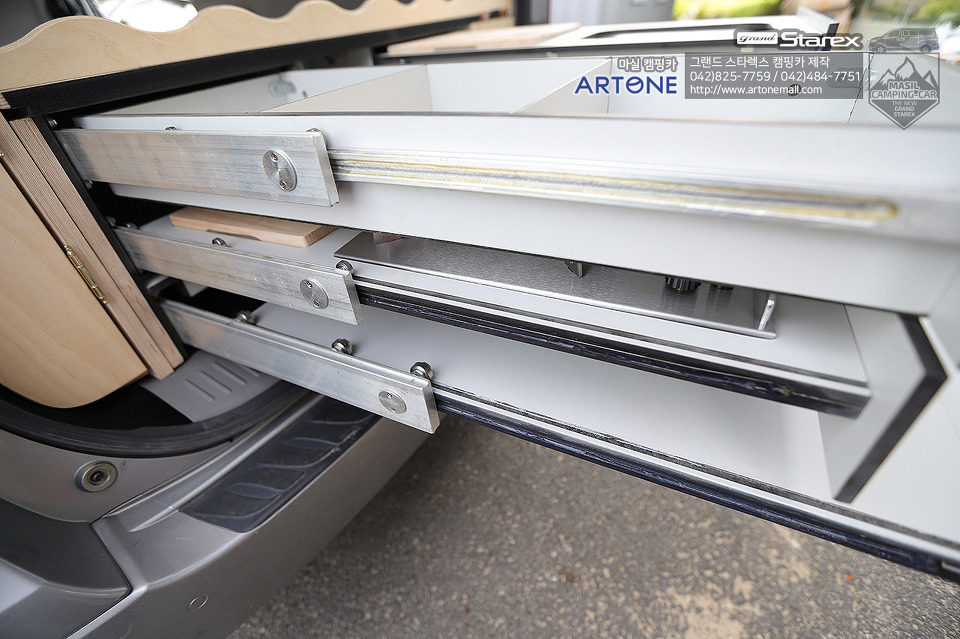

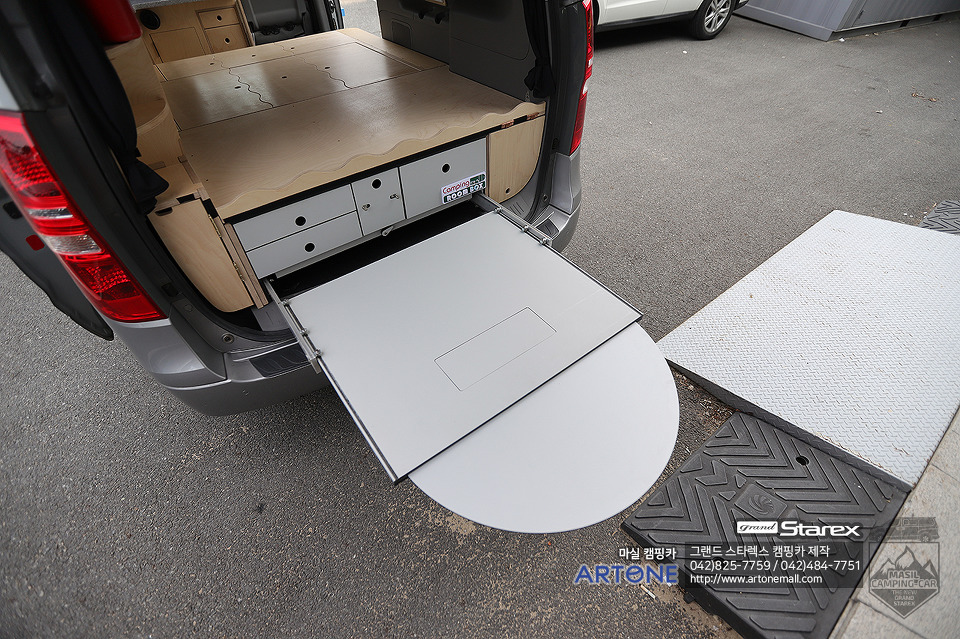

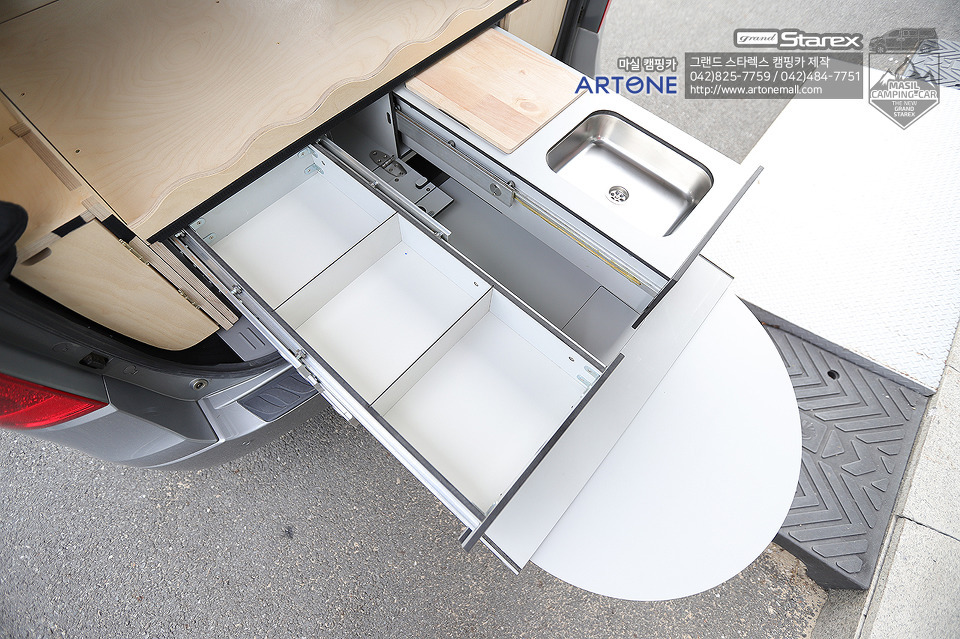

캠핑 룸 박스 맨 아래에는 테이블이 있습니다.

서랍식으로 밖으로 빼낸 후 스윙으로 돌려주면 원형 테이블이 돌출됩니다.

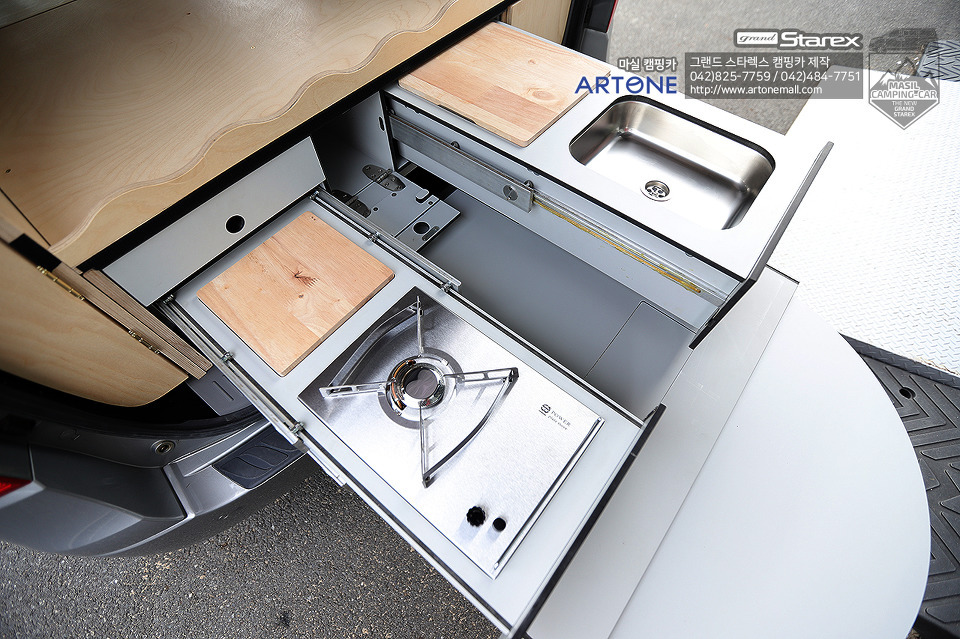

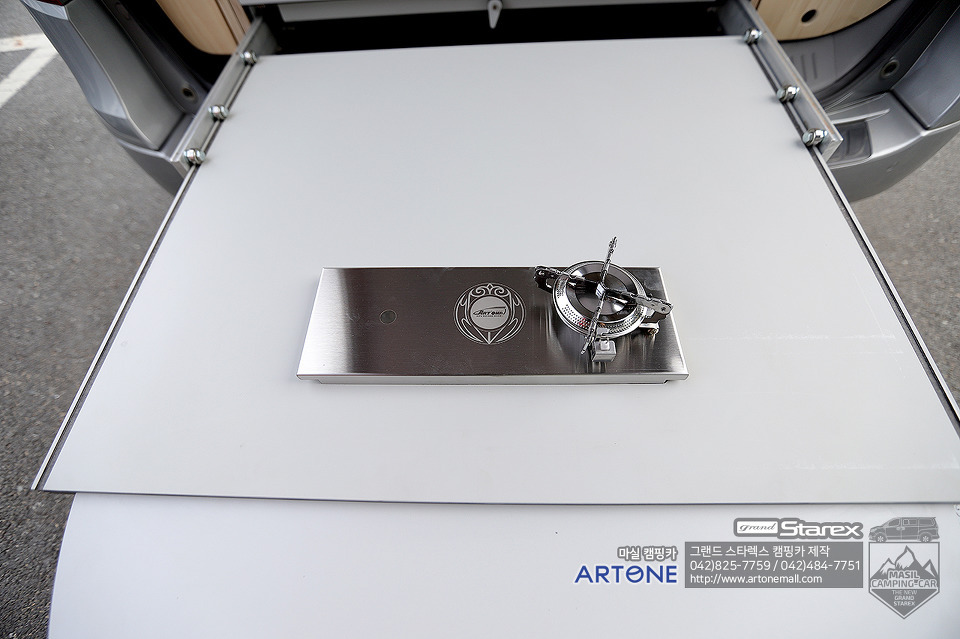

또한 테이블에 있는 사각 트레이에 2구 스테인리스 트레이를 연결하면

2구 홀에 버너를 연결할 수 있습니다.


휴대용 버너 2개를 제공해 드립니다.

가스 랜턴을 구비하셔서 사용하셔도 되고 휴대용 버너를 연결할 수도 있습니다.

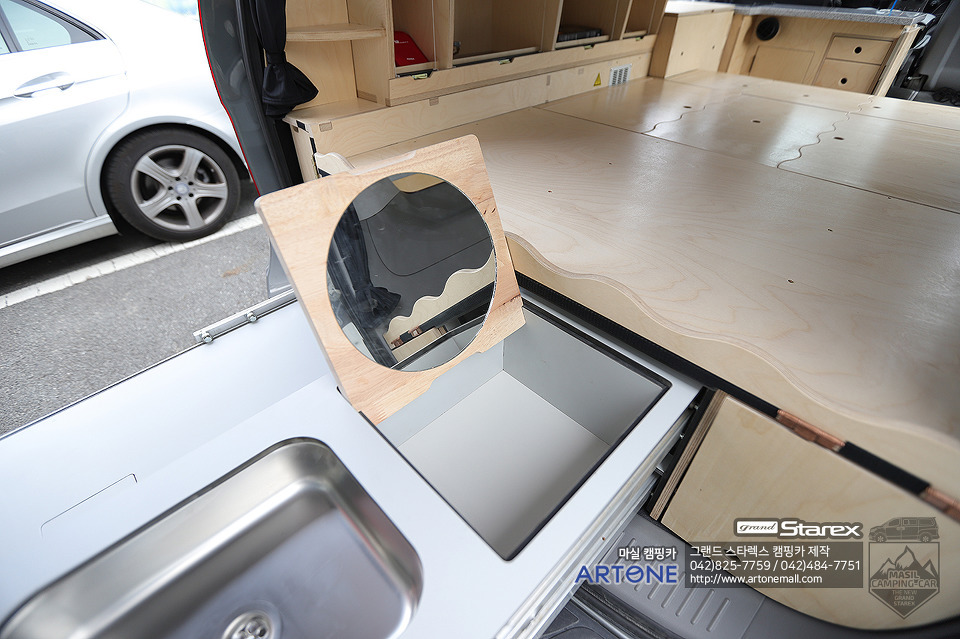

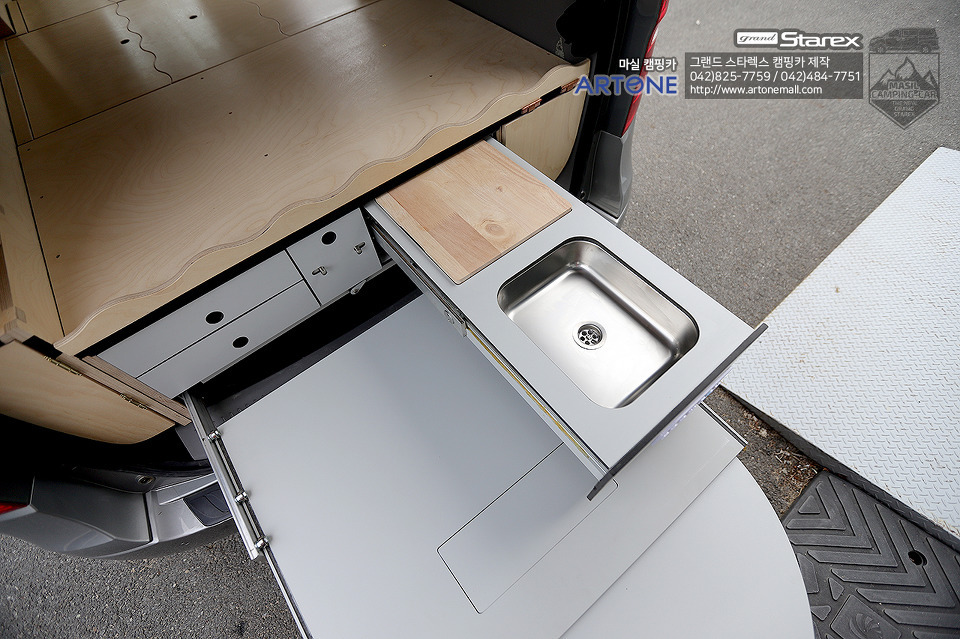

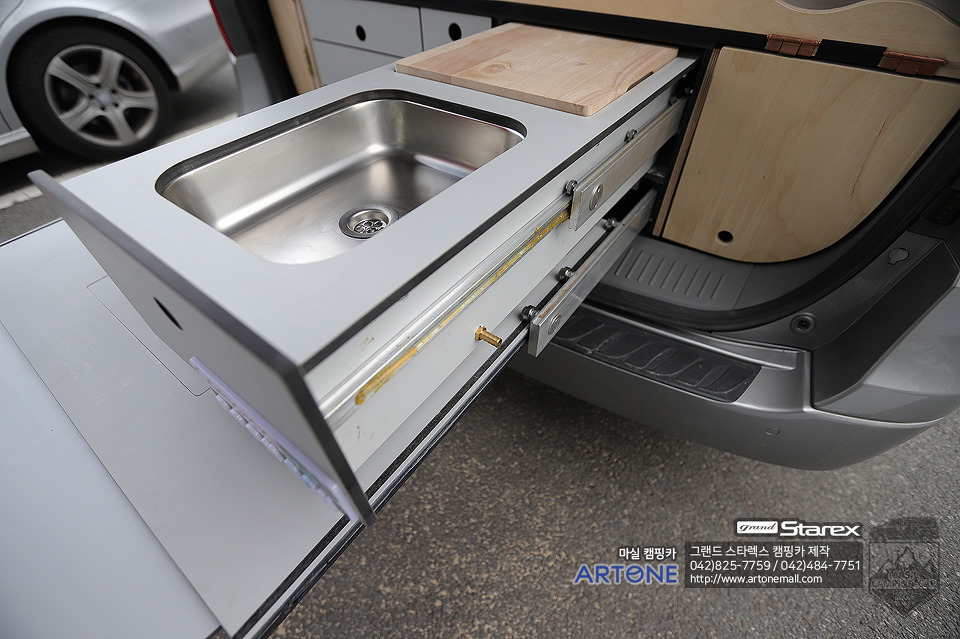

싱크볼도 캠핑 룸 박스에 함께 제공됩니다.

별도의 오폐수 시설은 없지만, 물통을 하나 구비하셔서 사용할 수 있도록 싱크볼을 제공합니다.

캠핑 룸 박스의 싱크볼은 별도 호스를 제공하여

물을 사용할 때 폐수 통을 연결하여 사용할 수 있습니다.

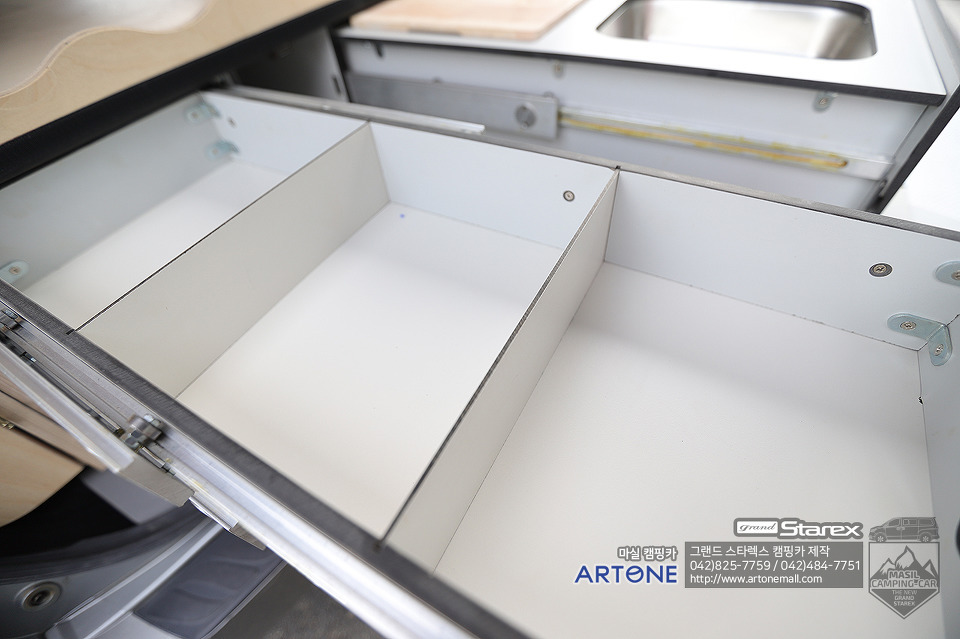

또한 싱크볼 안쪽으로 도마로 활용하는 커버가 있습니다.

커버를 열 경우 안에 제법 큰 수납공간이 있습니다.

주방용품들을 수납할 수 있는 최적의 공간입니다.






스테인리스 2구 트레이와 다르게 메인 1구 트레이가 룸 박스 내에 수납됩니다.

1구 메인 버너는 휴대용처럼 룸 박스에서 탈거가 가능합니다.

메인 버너는 바닥에 다리가 있어 야외에서 돗자리 위에도 설치하여 사용할 수 있습니다.

또한 소형 수납은 양념통과 같은 작은 물품을 수납하며,

커버는 보조 도마로 활용할 수 있습니다.






메인 수납시설은 1구 메인 가스 트레이 위에 있으며, 각종 용기들을 수납할 수 있습니다.

캠핑 룸 박스의 모든 레일은 알루미늄으로 파손에 대비하여 제작됐습니다.

조금은 특별한 레일로 제작되어 파손이 거의 없습니다.


단, 룸 박스 재질은 컴팩 래미네이팅으로 수분에 강하고 내화성이므로 불에 타지 않습니다.

충격에도 나름 버티나 제품 끝단은 큰 충격을 가하면 조각이 날 수 있으므로

되도록이면 부드럽게 사용해 주시면 감사하겠습니다.



여기까지 캠핑 룸 박스에 대해 살펴봤습니다.

캠핑 룸 박스는 용도에 따라 필요하신 분들이 계시거나 필요치 않는 분들이 계시지만,

아트원 캠핑카를 제작하는 목적은 2분이서 캠핑을 즐길 수 있는 차량 제작이므로

룸 박스만을 별도 제외하시거나 룸 박스만 별도 구매가 이루어지지 않고 있습니다.


오직 마실 캠핑카에서만 만날 수 있는 매우 특별한 제품입니다.

주방용품들만의 수납공간으로 활용하면 좋습니다.

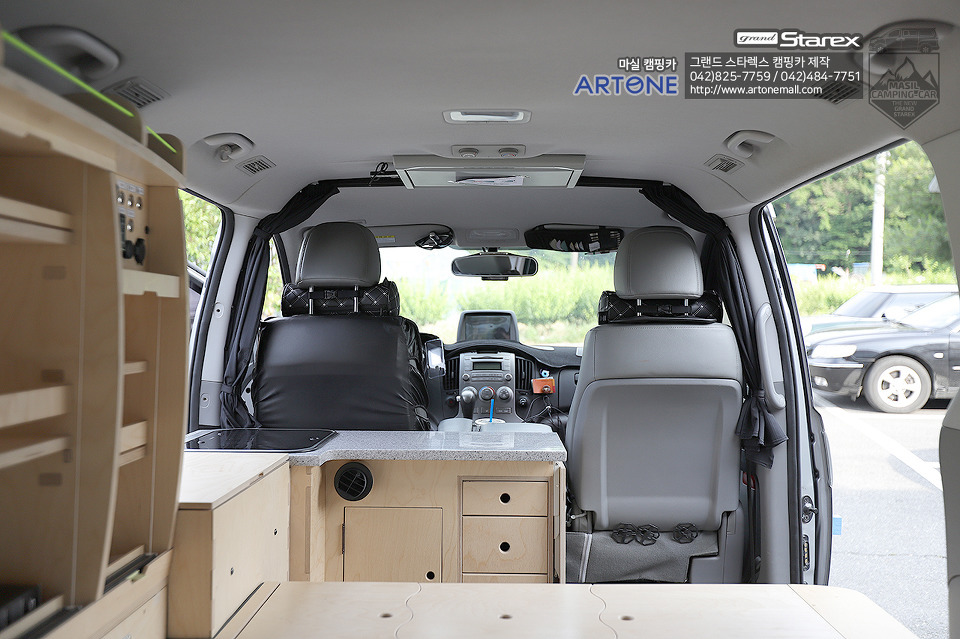

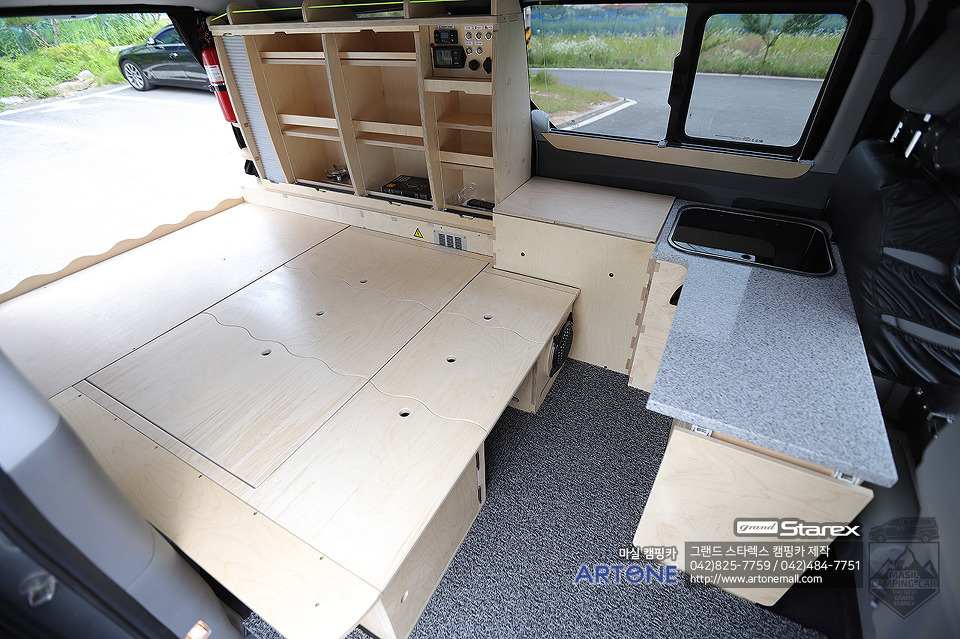

캠핑 룸 박스 위에는 취침 공간이 있습니다.








룸 박스 바로 위엔 취침 공간이 있습니다.

취침 공간에 포함되는 공간은

보조배터리 수납공간과 통로석으로 활용되는 중앙 수납공간

그리고 대형 수납이 함께 제공되고 있습니다.







2명이 취침할 수 있는 공간으로 편안합니다.

취침을 위해 뭔가 기믹을 조정할 필요가 없습니다.

그 과정이 전혀 불필요합니다.

그냥 펼쳐져 있는 공간으로 이브자리도 그냥 펼쳐 놓으시면 됩니다.

다녀오시면 털어서 먼지를 빼주시는 것이 좋을듯합니다.

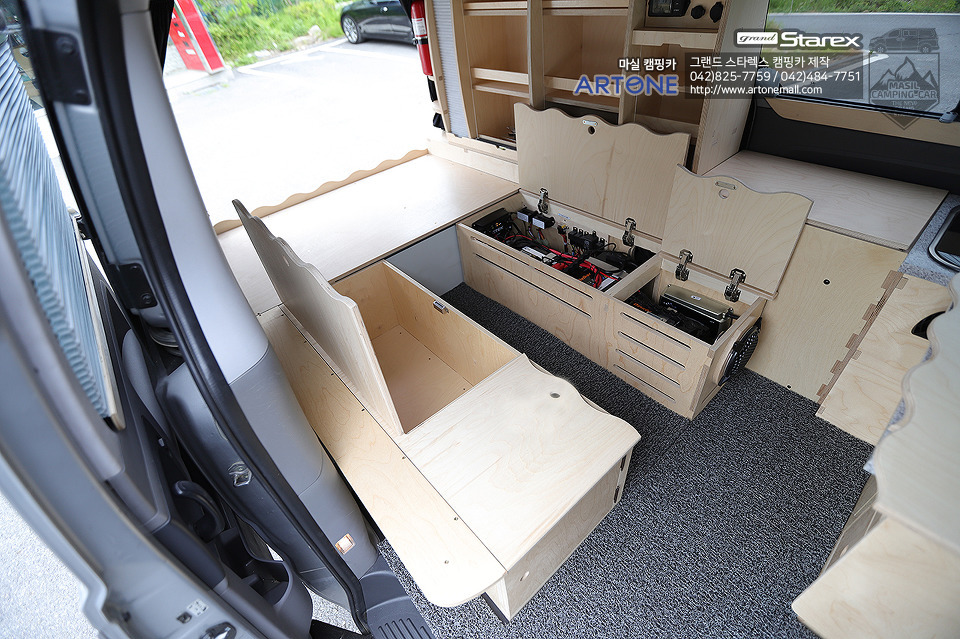

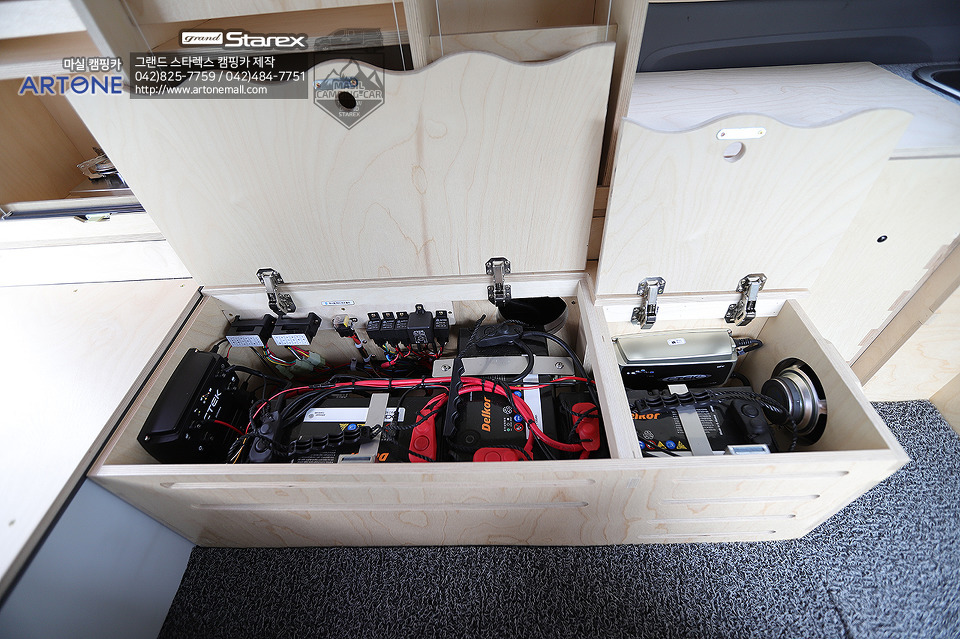

취침 공간 아래에는 전기장치가 설치됩니다.

주행 중 충전과 태양광 충전을 한번에 해주는 CTEK D250S와 Smartpass가 있고,

외부 220v의 전기로 보조배터리를 충전하는 외부 충전기와

함께 외부 충전 파워 아웃렛이 설치됩니다.


그리고, 각종 릴레이와 퓨즈들이 설치됩니다.

퓨즈는 냉장고, 조명등 각종 전기장치에 들어가는 전기들이 지나는 퓨즈이고,

만약 제품이 이상이 있을 경우 가장 먼저 확인해 보아야 할 퓨즈입니다.

전기장치 내에 설치되고,

여분의 퓨즈를 함께 드리고 있으니 여분 퓨즈를 사용했을 경우에는

꼭 여분 퓨즈를 채워 주시는 것이 추후를 대비할 수 있습니다.

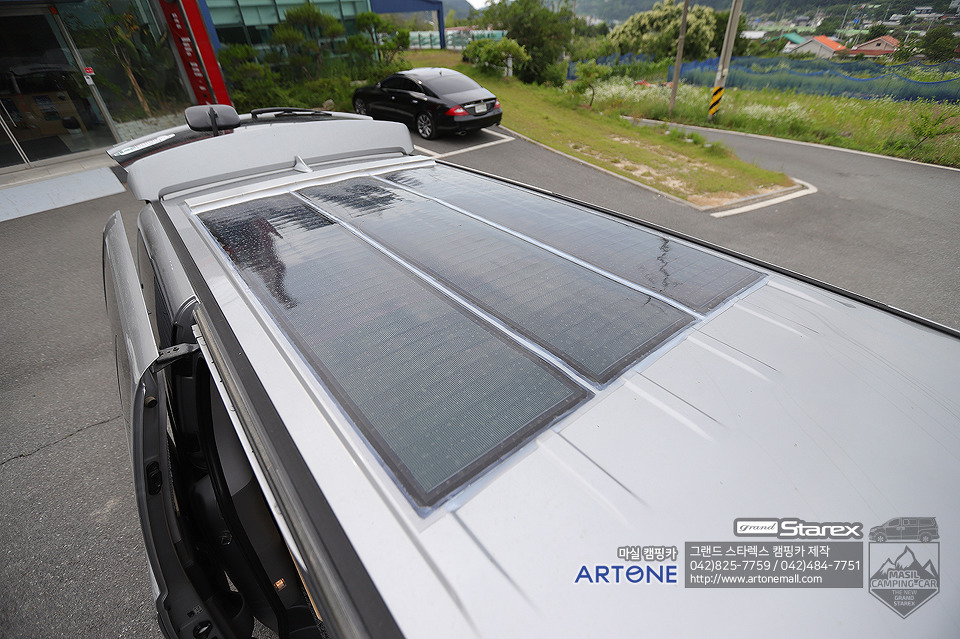

태양광 패널은 75w x 3장으로 기존 100w보다 효율 면에서 완승인 제품으로 설치됩니다.

선루프가 있는 차량은 100w 2장이 설치됩니다.

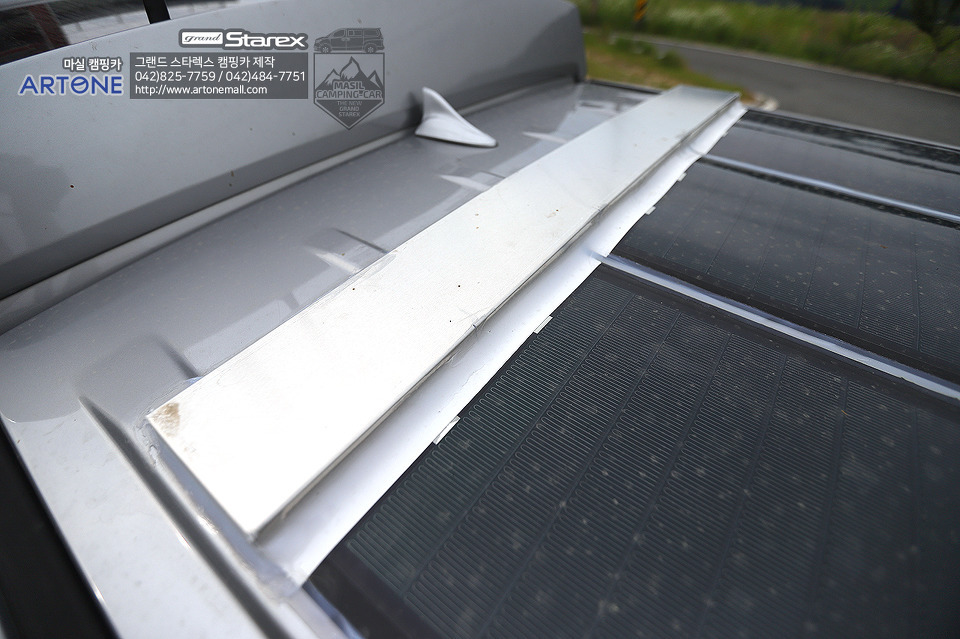

가운데 사진처럼 스테인리스 부분은 태양광에서 나오는 배선으로

그 배선이 외부에 노출될 경우 처음엔 상관없지만

시간이 지남에 따라 갖은 풍파를 견디지 못하고 파손되거나 피복이 깨져

내피가 노출되므로 녹이 나지 않는 스테인리스 함으로

실리콘 처리하여 마무리하는 것이 가장 좋습니다.

스테인리스 높이는 샤크안테나보다 낮으므로 높이는 걱정하지 않으셔도 됩니다.

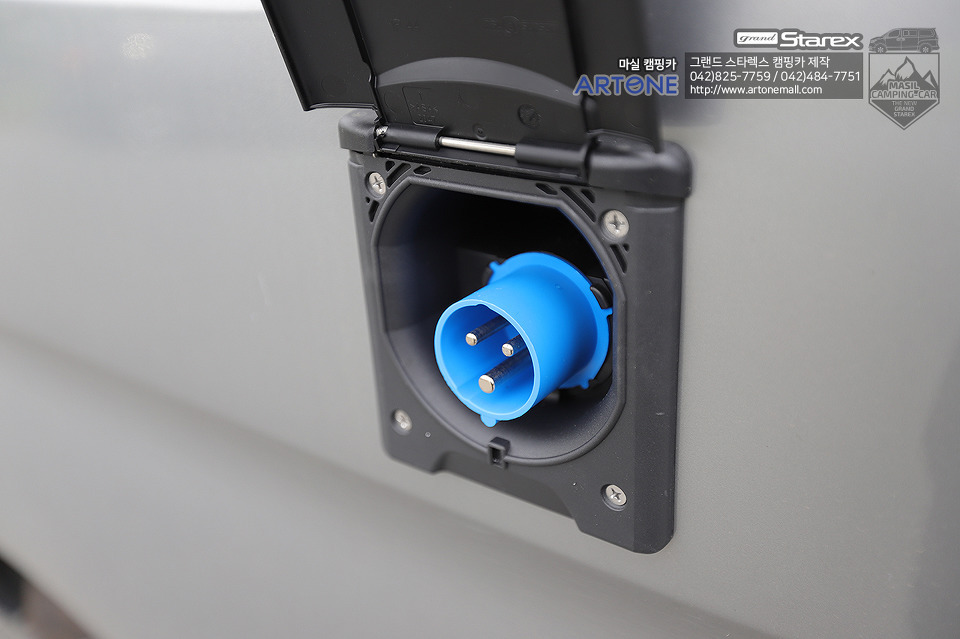

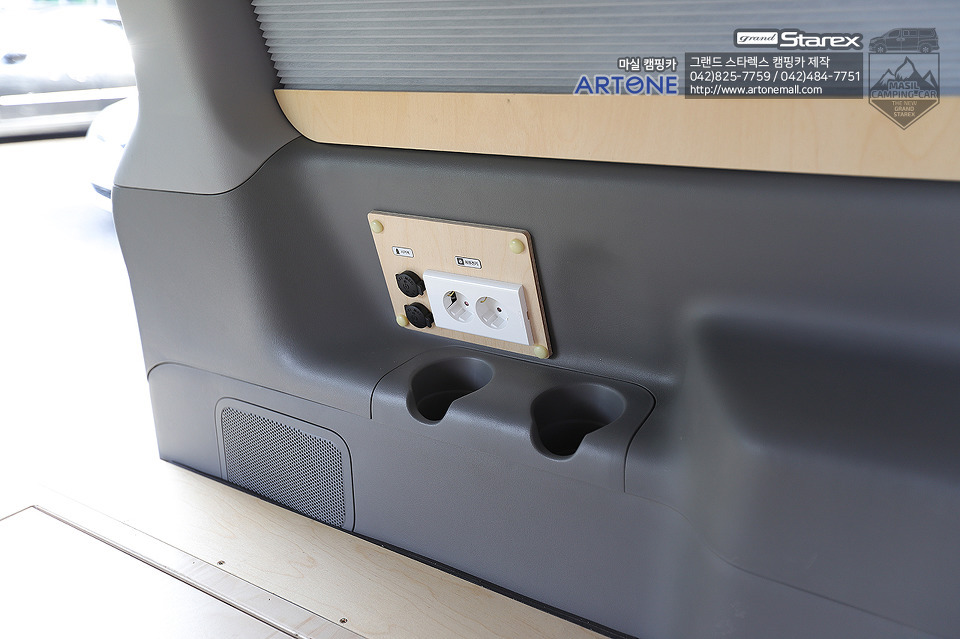

왼쪽 사진은 외부 충전 파워 아웃렛으로 외부 충전 시 사용하는 소켓입니다.

또한, 차량 내부에 220v 전기를 사용할 수 있도록 소켓이 제공되는데

이는 외부 전기 인입이 있어야 사용이 가능합니다.


또한, 220v 소켓 옆에 12v 시가 소켓은 2구를 제공하고,

보조배터리에 연결되므로 12v 차량용 제품은 언제나 사용할 수 있습니다.

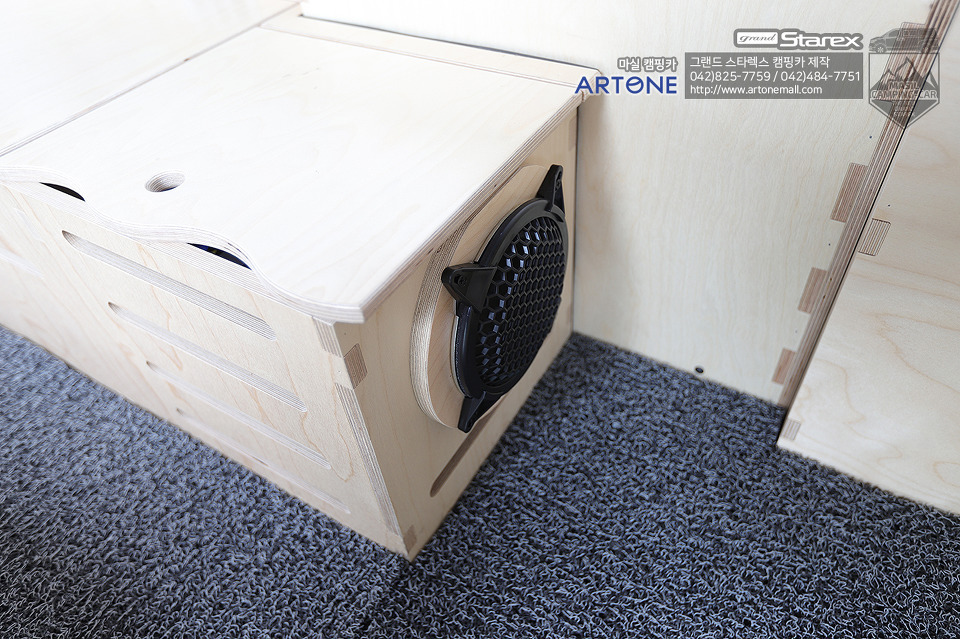

추가로 대형 수납공간 옆은 여닫이로 열리는 수납공간이

제공되고 같은 모양의 다른 위치에 제공되는 공간은 스피커를 옮겨 드립니다.

차량에 있는 스피커는 사이드 수납 장으로 인해 탈거 되어야 하므로

차량 내부의 전기장치에 설치해 드리고 있습니다.

순정 기능들은 전혀 문제가 없이 제작되어야 합니다.

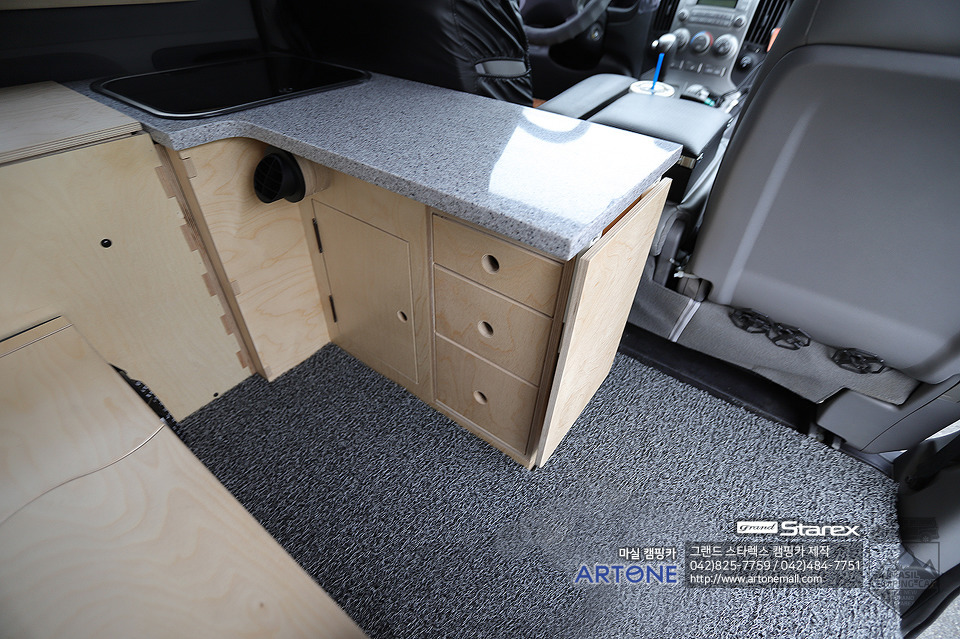

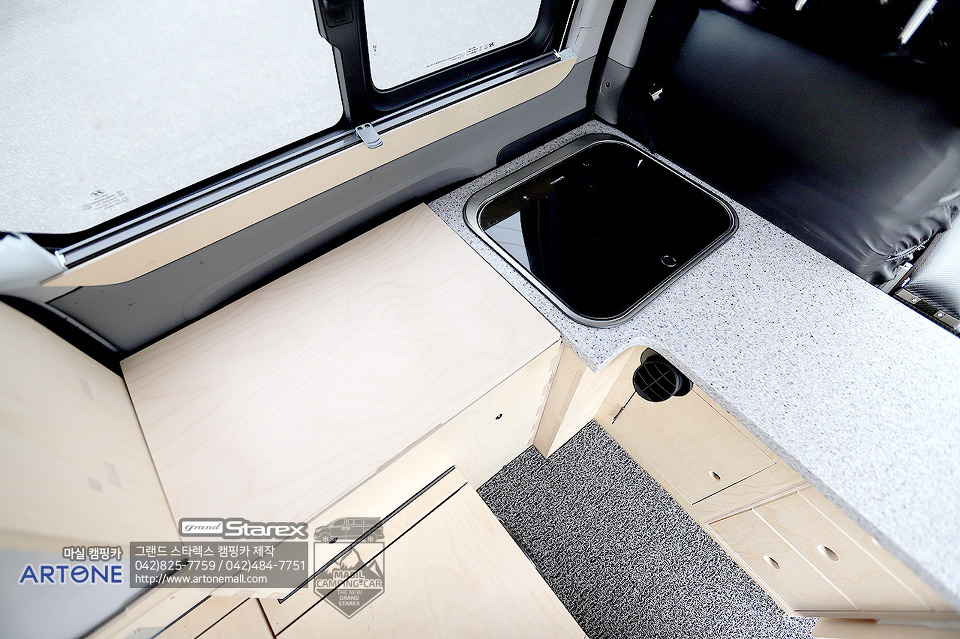

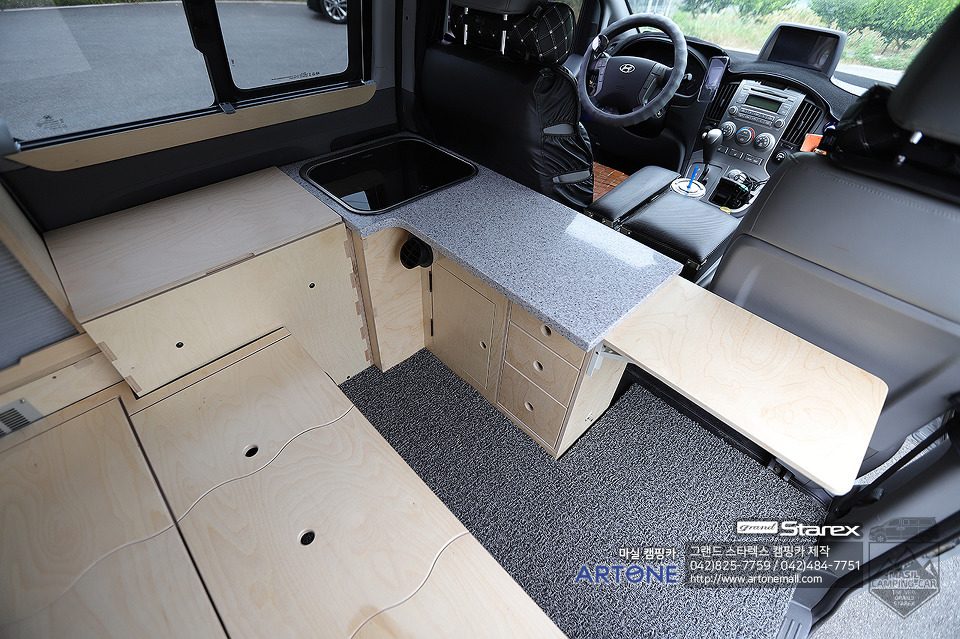

조리공간과 냉장고, 오폐수 시설

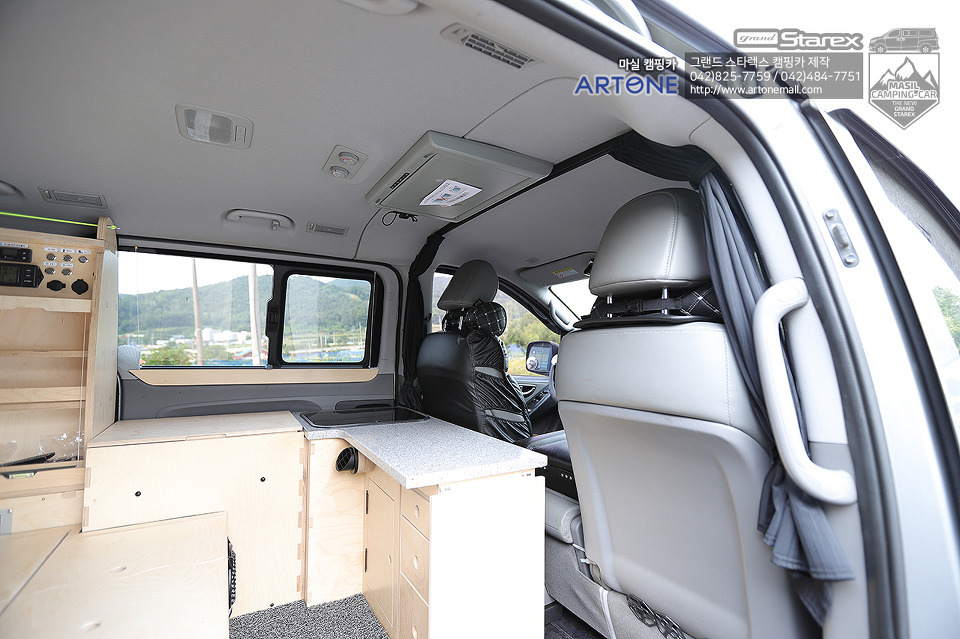

조리공간은 1열의 뒤쪽에서 2열을 차지하는 공간으로 차량 내부에서

조리를 할 수 있도록 조리공간과 오폐수 시설이 함께 합니다.

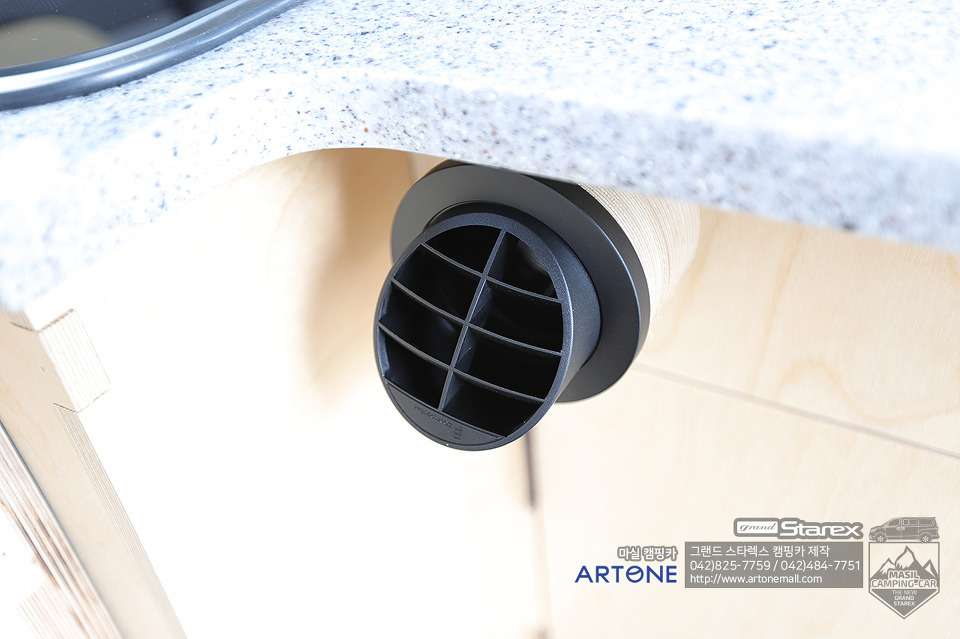

조리대 아래로는 수납공간과 무시동 히터의 설치로 무시동 히터 배관이 지나가고,

그 옆으로 냉장고가 설치됩니다.

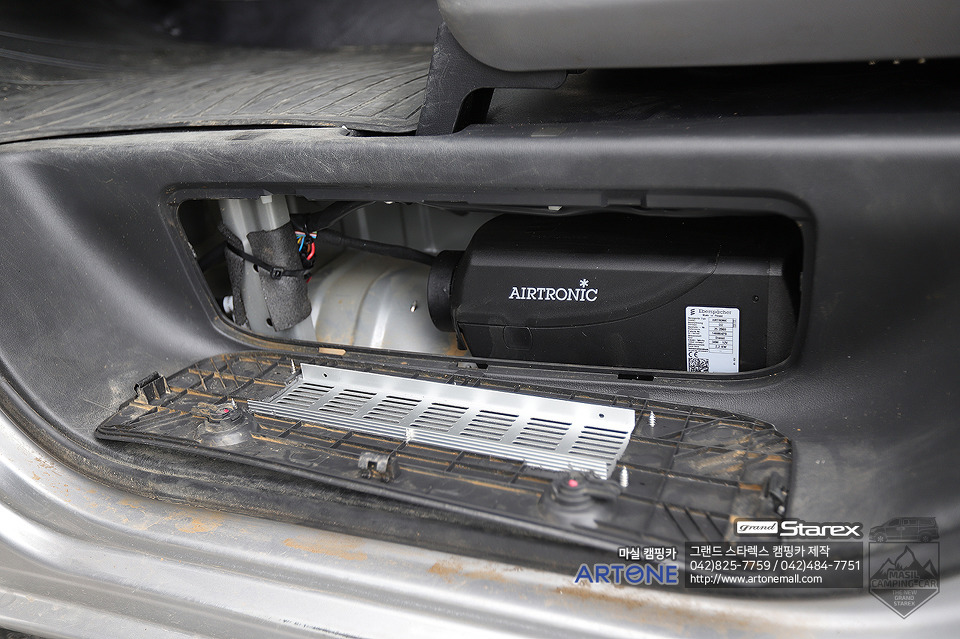

접이식 테이블과 무시동 히터가 설치되는 사진입니다.

무시동 히터는 운전석 아래 소화기 위치에 설치되고,

소화기는 사이드 수납 장의 맨 뒤로 이동하여 설치해 드립니다.


본체에서 열을 발생하고 본체에서 차량의 주유탱크에 연결되어 있으므로

차량 연료를 소모하면서 무시동 히터가 작동합니다.

최저 시간당 0.1리터에서 최대 0.28리터를 소비하며,

10시간 기준으로 최소 1리터에서 2.8리터를 소비합니다.

온도 설정에 따라 달라지는 소비량입니다.

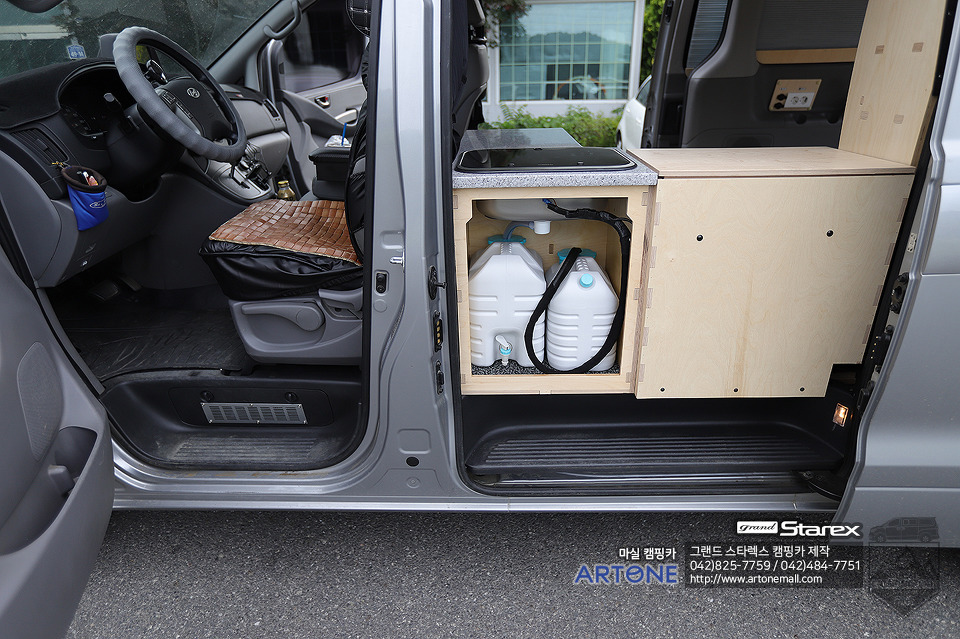

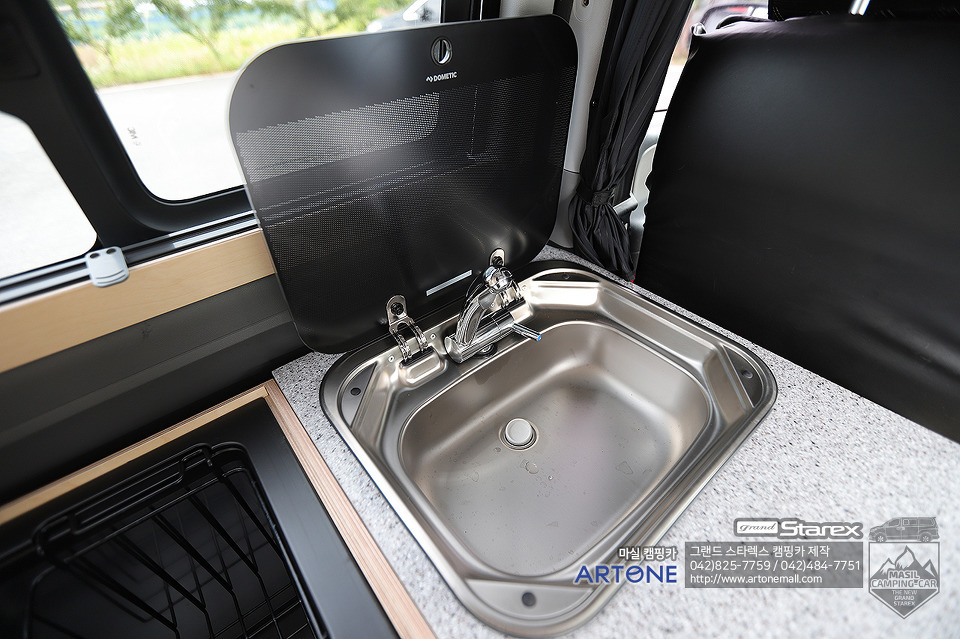

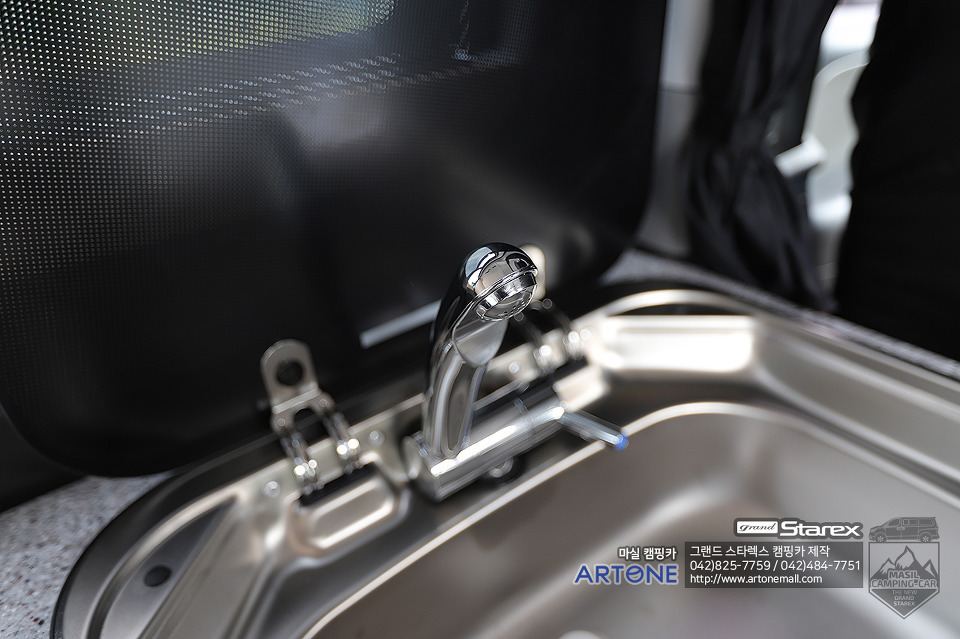

조리공간의 수전 아래에는 오폐수 시설이 있고,

오폐수 시설 아래로 청수와 오수통이 설치됩니다.

오수는 비워 주시고, 청수는 계속 채워 주셔야 하며,

청수통에는 워터펌프가 함께 제공됩니다.





사이드 수납 장의 메인 컨트롤러에 전원을 인가한 후

수전의 수도꼭지를 움직이면 청수통의 물이 워터펌프에 의해 끌어 올려졌다가

싱크볼의 홀로 빠져나가 오수 통으로 들어갑니다.

이렇게 사용된 물은 폐수로서 폐수처리를 별도로 해주셔야 계속 사용이 가능합니다.

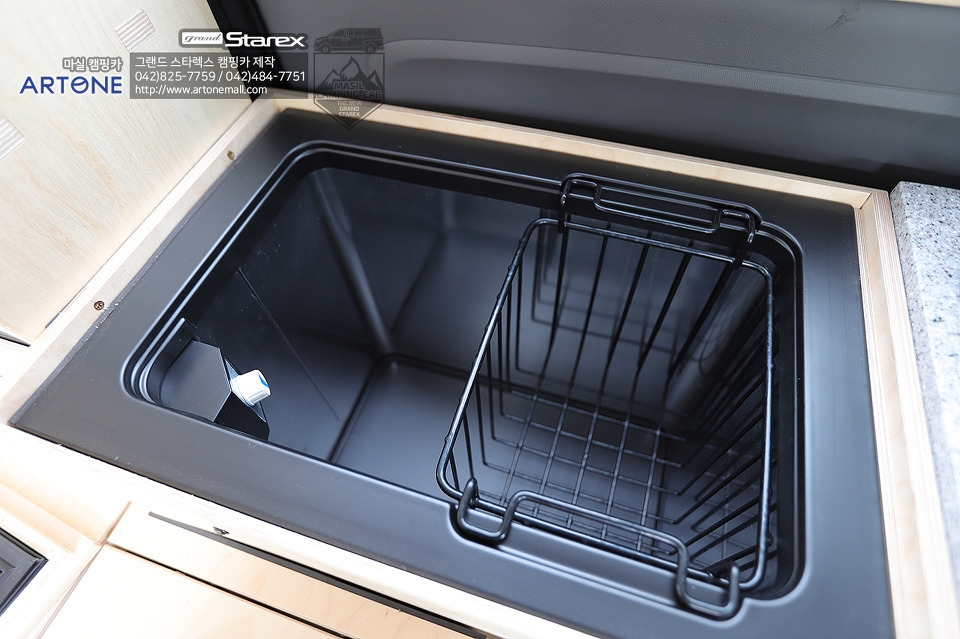

냉장고는 싱크볼 옆에 제공되며, 40리터의 용량을 차지합니다.

커버는 자작나무 합판으로 기존 냉장고 커버에 자작나무 커버를 씌워 고정합니다.





냉장고 내부는 칸이 나눠져 있고 않고 1칸으로 이루어져 있으며,

별도 바구니가 제공됩니다.

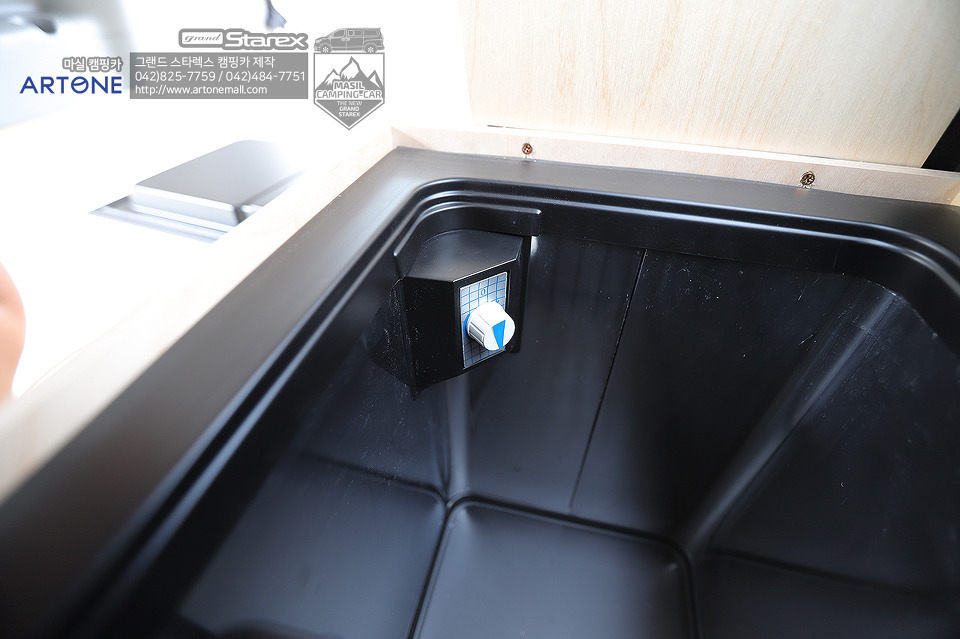

냉장고는 냉장/냉동 중 한가지 기능으로 사용이 가능합니다.

영상 10도 ~ 영하 12도까지 온도 조절이 가능하나 온도는

별도 눈금이나 숫자가 표시되지 않고 다이얼을 사용하여 온도 조절을 할 수 있습니다.





내부는 온도 조절을 하는 다이얼입니다.

냉장고는 컴프레서가 설치되는 공간의 열을 좀 더 효과적으로 하기 위해

주유구 아래 별도 덕트를 마련하고 배터리 함에는 홀을 만들어 공기 순환이 되도록 제작해드리고 있습니다.

기존에 이상 없이 사용하시는 분들은 그냥 사용하셔도 무방합니다.

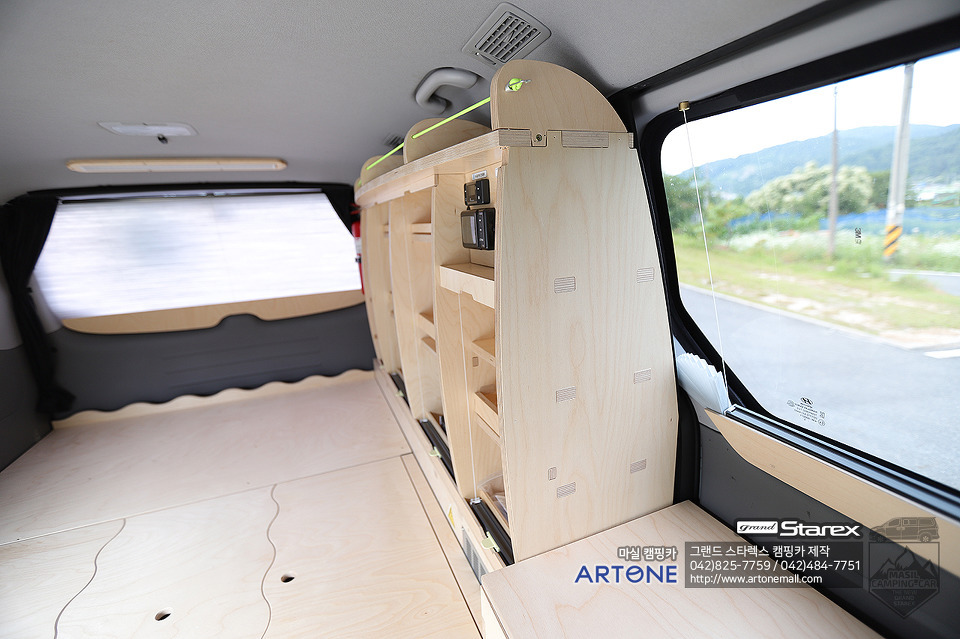

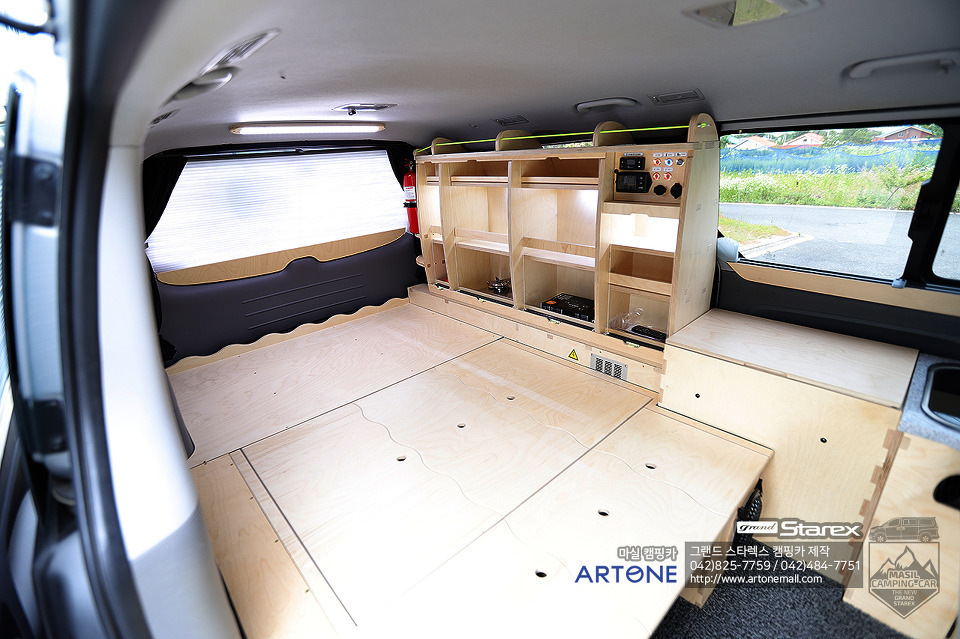

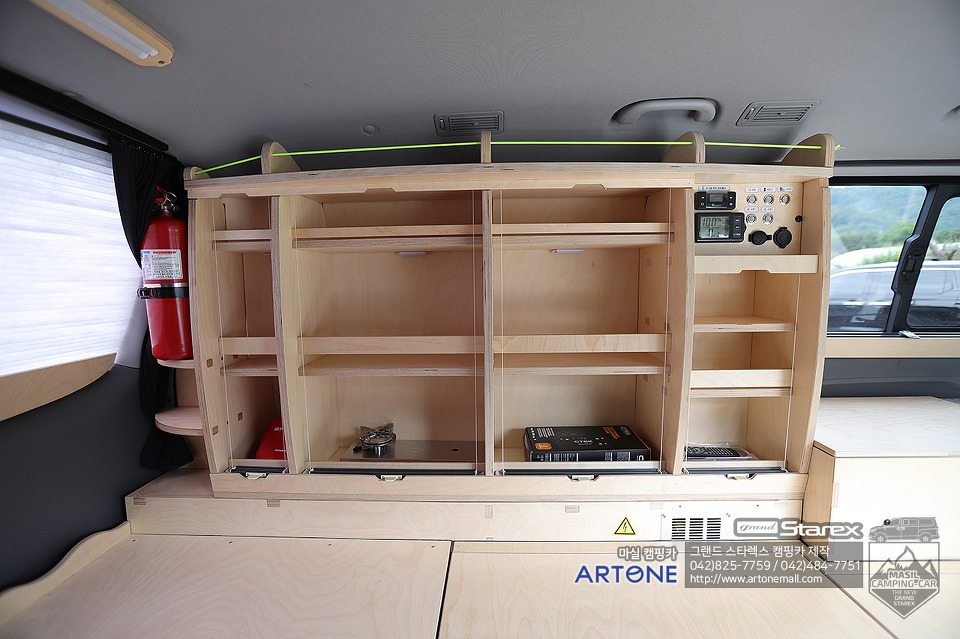

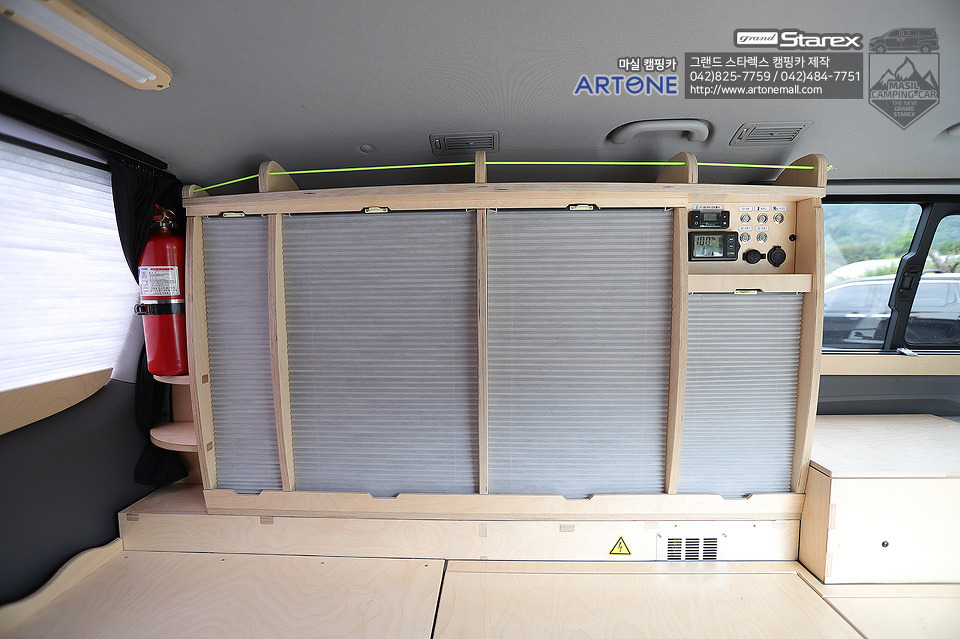

메인 컨트롤러가 설치되는 사이드 수납장

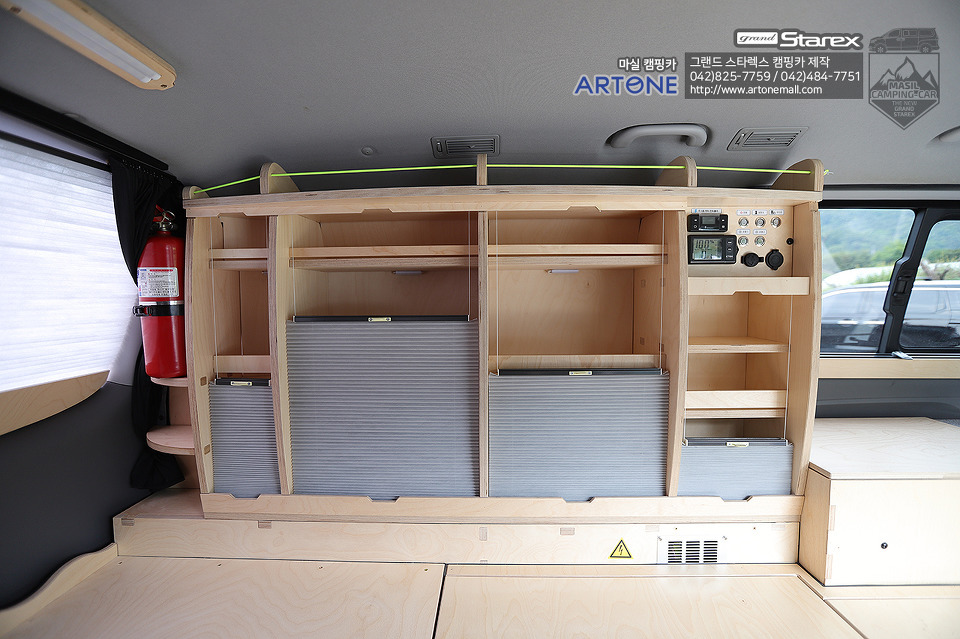

사이드 수납은 취침 공간 옆에 있으며, 메인 컨트롤이 포함되어 있습니다.






냉장고와 인접해 있고, 취침 공간 바로 옆에 위치해 있어

가장 많이 쓰는 수화물을 적재하기 딱 좋은 공간입니다.


또한 작은 수화물들이 수납되어 있어

자칫 지저분해 보일 수 있는 건 허니콤 블라인드로

상/하 조절 방식으로 덮을 수 있는 구조로 만들어집니다.





허니콤 블라인드는

커튼뿐 아니라 사이드 수납 장에 수화물을 커버하는 용으로도 쓰입니다.

상/하 조절 방식은 원하는 위치에 고정할 수 있습니다.

고정에는 별다른 제스처가 필요하지 않습니다.

그냥 올리면서 내리면서 손잡이를 놓으면 멈춰 있습니다.

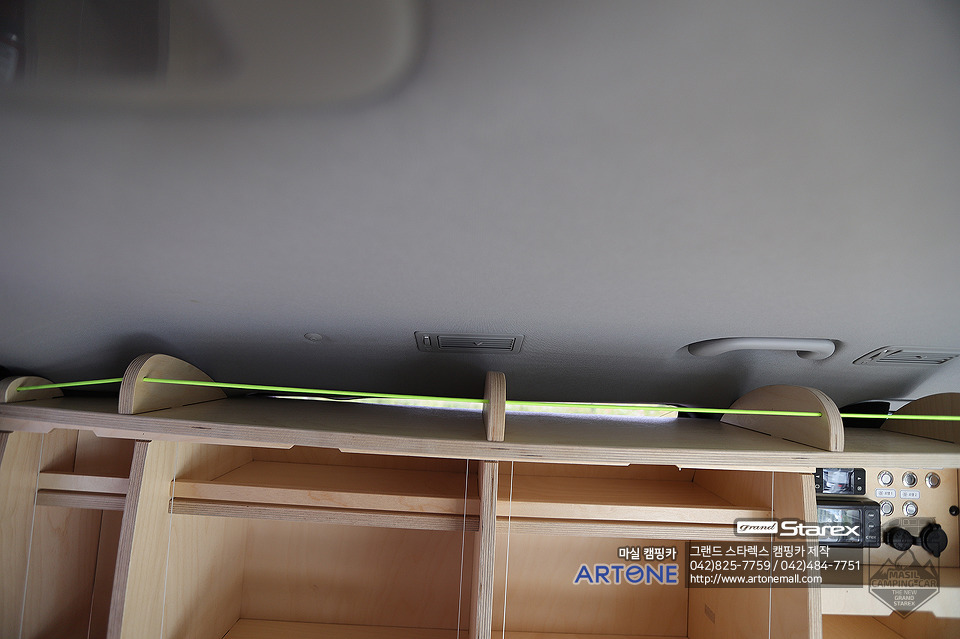

상단의 여유 공간은 밴딩으로 수화물을 고정할 수 있게 제작했습니다.

칸막이는 원하실 경우 제거가 가능합니다.


단 수화물이 떨어질 수 있으니 별도의 선반이 필요할듯합니다.

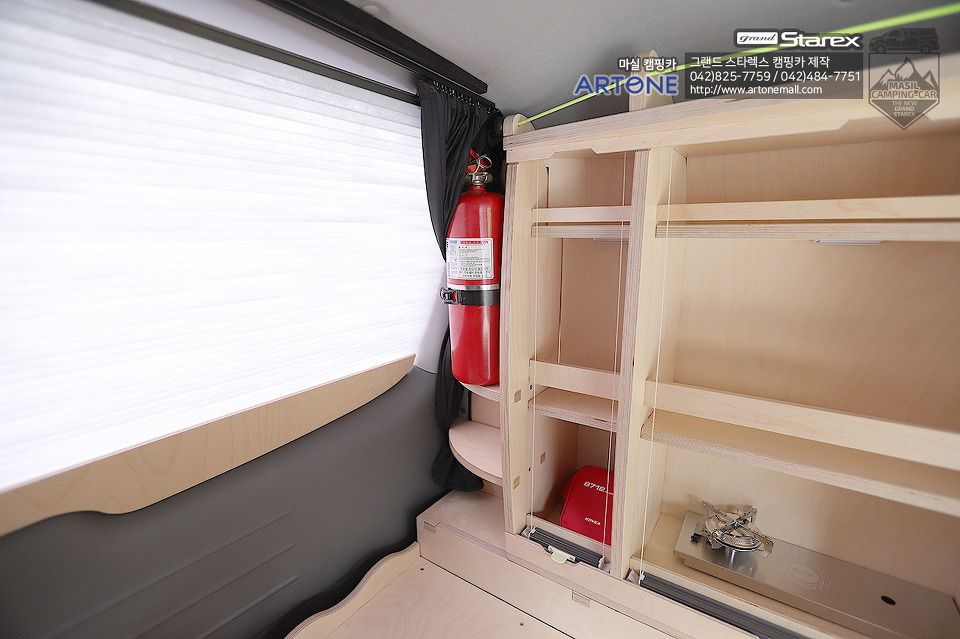

사진에서 보이는 소화기는 운전석 아래 설치되는데

무시동 히터에 밀려 제거되어 사이드 수납장 뒤로 설치됩니다.


훨씬 눈에 잘 띄는 공간에 비치되어 사용하시는데 헤맬 필요가 없습니다.

캠핑 룸 박스의 가스도 그 근처에 있으니 사용성이 더 좋습니다.

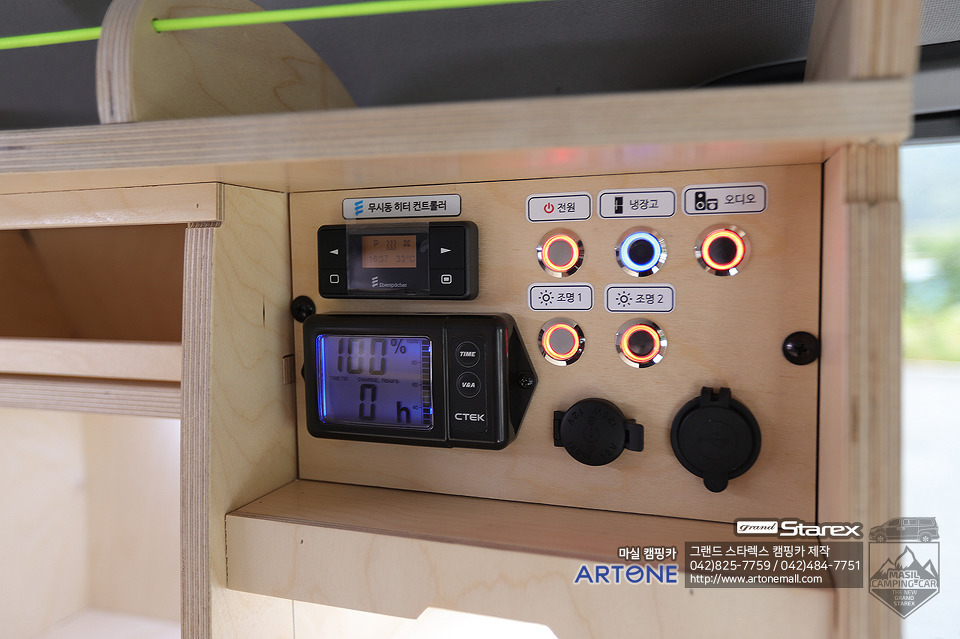

사이드 수납 장의 메인은 컨트롤 박스에 있습니다.

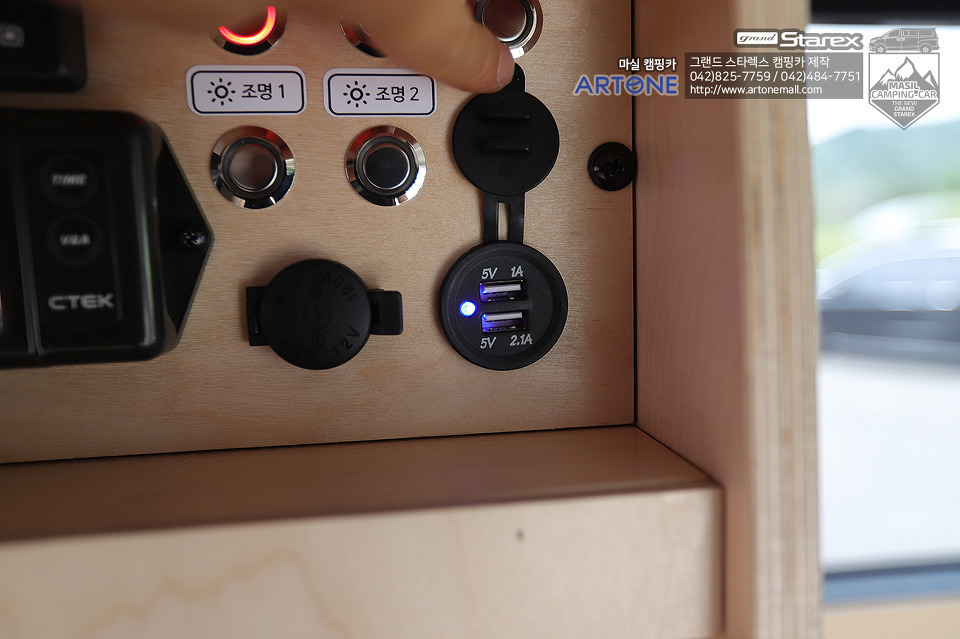

컨트롤 박스는 각종 스위치류와 시가 소켓 그리고 USB 충전이 있고,

거기에 무시동 히터 컨트롤러와 배터리 모니터링 화면이 설치됩니다.

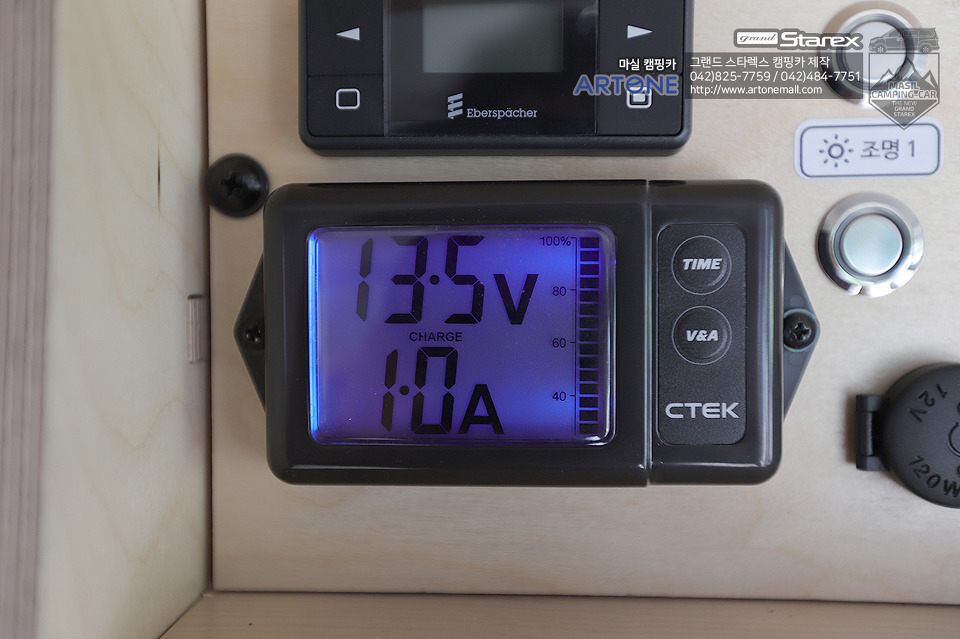

배터리 모니터링은 두 개의 버튼이 있으며,

하나는 배터리 잔량과 완충 시간이 표시되는데 완충 시간은 충전되는 양에 따라 변화합니다.

또 하나의 버튼은 현재 배터리의 전압이 표시되며,

그 아래로는 충전되는 양(태양광 패널에서)이 표시됩니다.


외부 충전의 경우 별도 표기되지 않습니다.

배터리 모니터링은 CTEK 250s와 Smartpass에 연결되기 때문입니다.





USB 충전 HOST는 1a 일반 충전과 2a의 빠른 충전이 있습니다.

Quickcharge 3.0은 호환되지 않습니다.

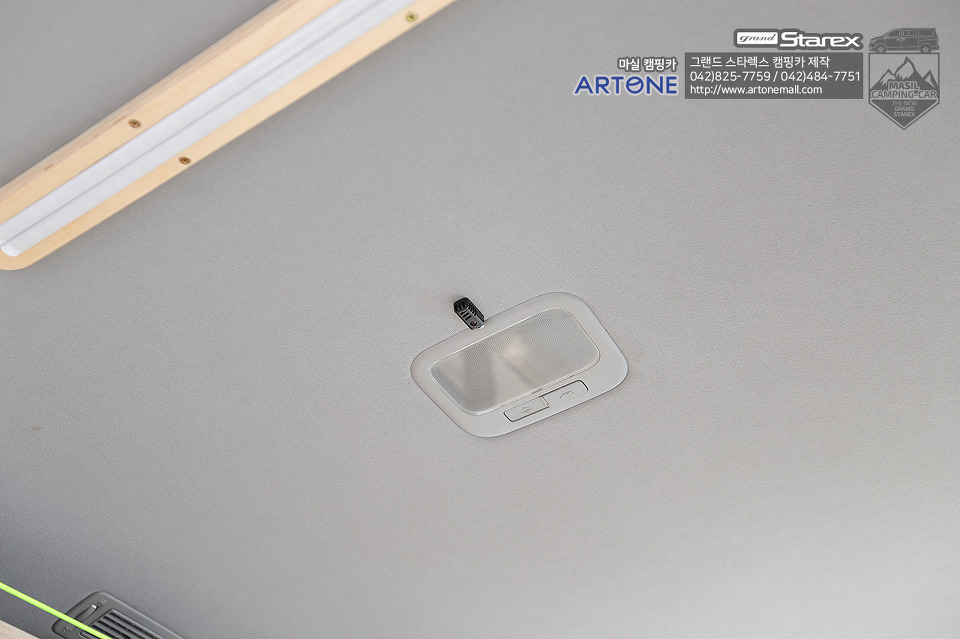

다른 사진은 실내등에 작은 점이 하나 보이는데

이는 온도 센서로 무시동 히터의 온도 설정에 필요한 부품입니다.

온도 설정을 할 경우 위 센서에서 온도를 체크하여 무시동 히터를 컨트롤합니다.

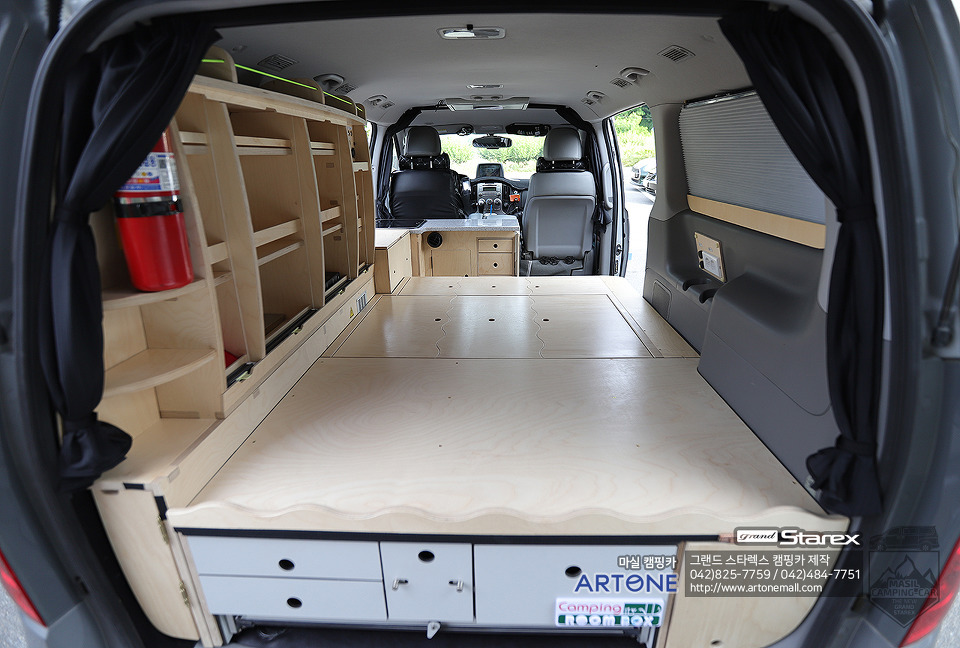

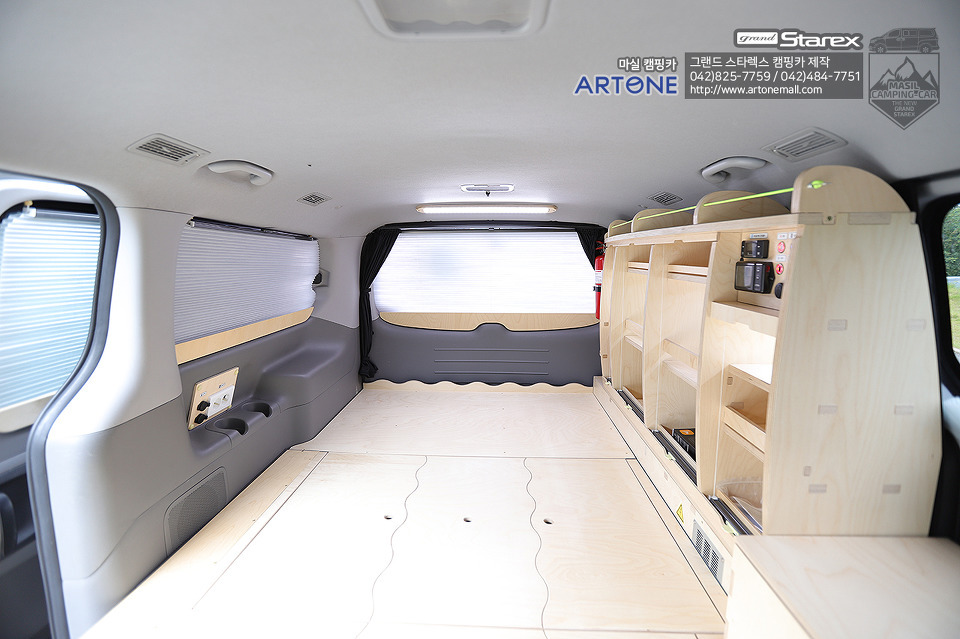

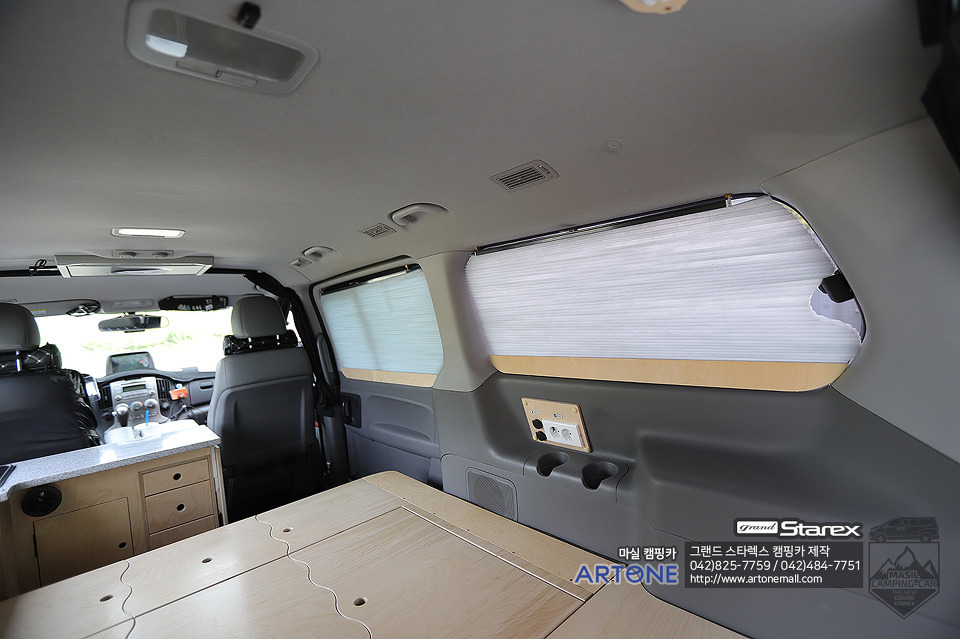

허니콤 블라인드와 칸막이 커튼





허니콤 블라인드는 2열 2개, 3열 1개, 트렁크 1개 총 4개가 설치되며,

3열의 왼쪽은 수납장이 들어가므로 별도 커튼이 들어가지 않습니다.

창문을 전체 가리는 구조이며,

상/하 작동시 원하는 위치고 고정도 가능합니다.

커튼은 하대(원목)에 수납되는 구조입니다.

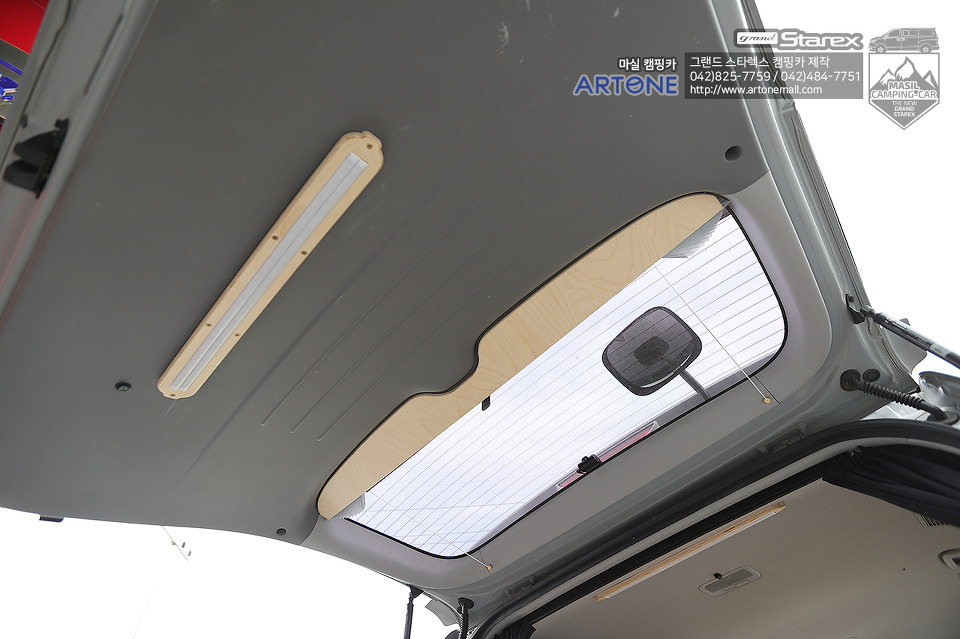

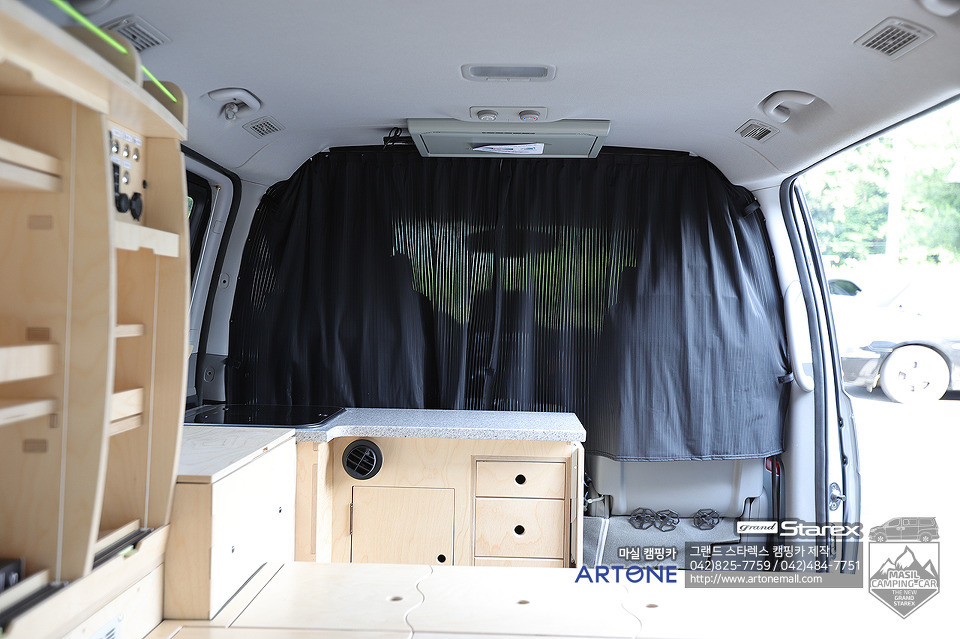

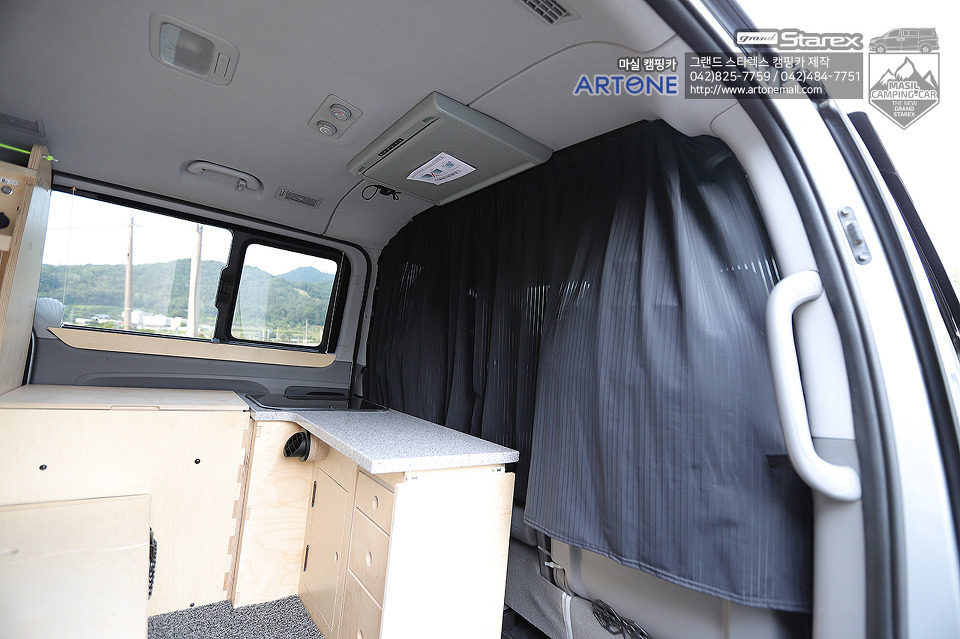

칸막이 커튼은 1열 뒤쪽과 트렁크 문을 가려주는 칸막이 커튼을 설치합니다.

전면 유리를 가려주지 않을 경우

내부가 훤히 보이므로 칸막이 커튼을 설치하여

전면으로 노출되는 내부를 가려줄 수 있습니다.


천장에 레일을 설치하여 좌/우로 걷거나 칠 수 있도록 제작됩니다.

걷고 난 후는 고정을 할 수 있는 띄가 함께 설치됩니다.

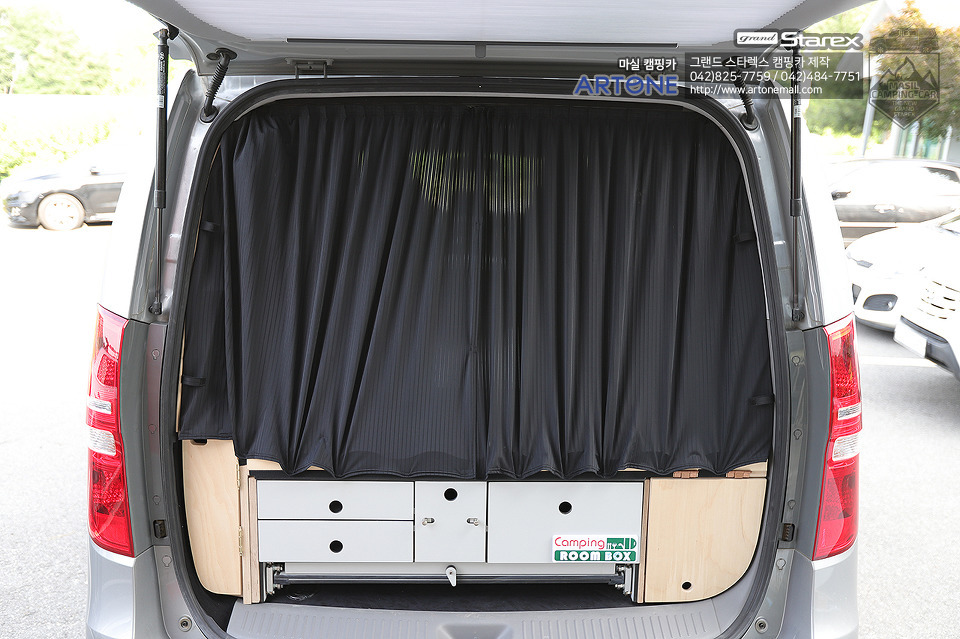

트렁크 칸막이 커튼입니다.

좌/우에서 가운데로 합쳐지면서 칠 수 있고,

중앙에 벨크로와 하단에 룸 박스에 벨크로를 설치하여

커튼을 잡아 줄 수 있도록 완성됩니다.

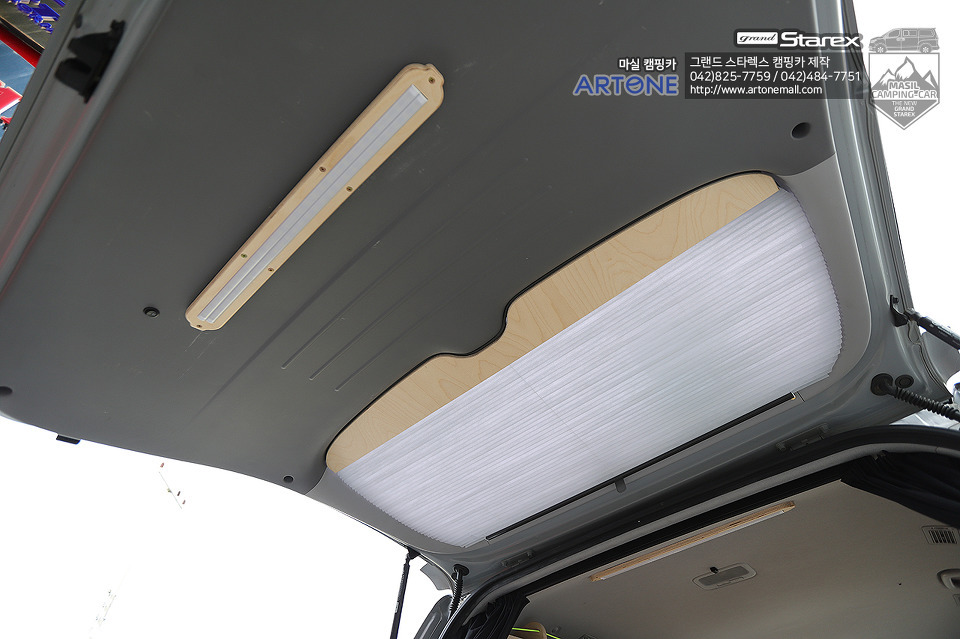

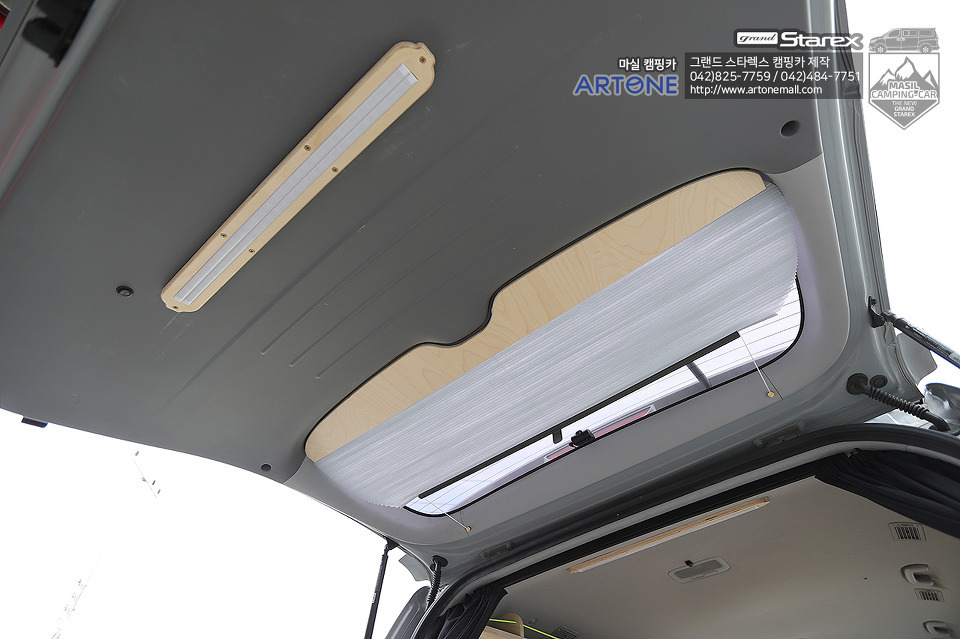

트렁크에도 허니콤 블라인드가 설치됩니다.

상/하 조절로 원하는 위치에 멈춤도 가능합니다.

캠핑 룸 박스가 후방으로 돌출되므로

트렁크에서 내려오는 햇빛을 가려줄 수 있습니다.

날이 좋을 때 커튼을 내려서 사용하세요~

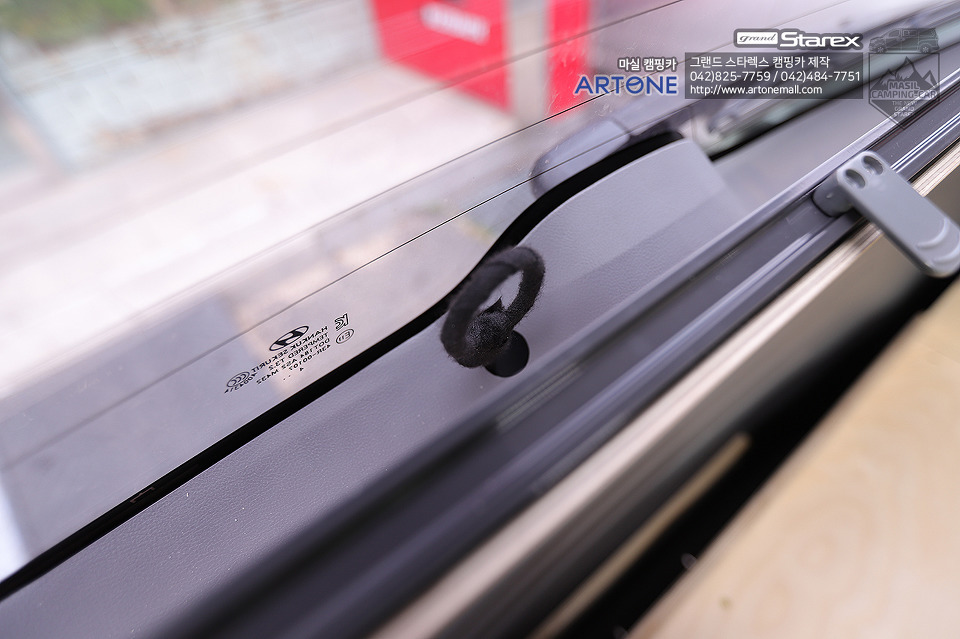

한가지 더! 차량 내부에서 트렁크 문을 열수 있도록 고리를 추가해드립니다.

그랜드스타렉스는 차량 내부에서 문을 열 수 있는 건

트림에 있는 커버를 제거 후 열수 있으나,


캠핑 룸 박스가 그 자리를 가리고 있어

마실 캠핑카는 내부에서 트렁크 문을 개폐할 수 없었습니다.

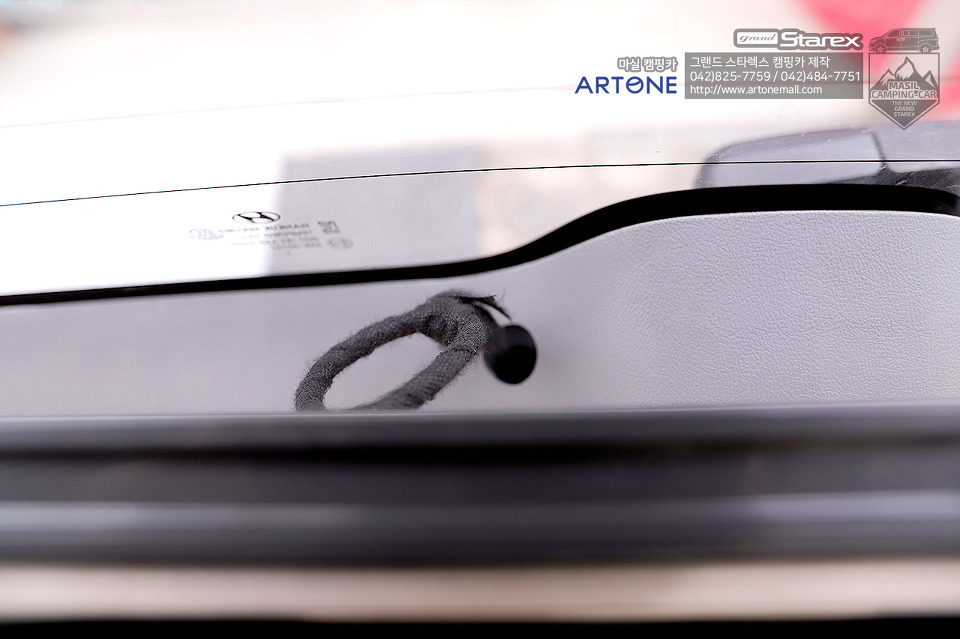

그러나 현재는 차량 내부에서 트렁크 문을 개폐할 수 있도록

트림 내부에 홀을 내어 고리를 만들어 드립니다.

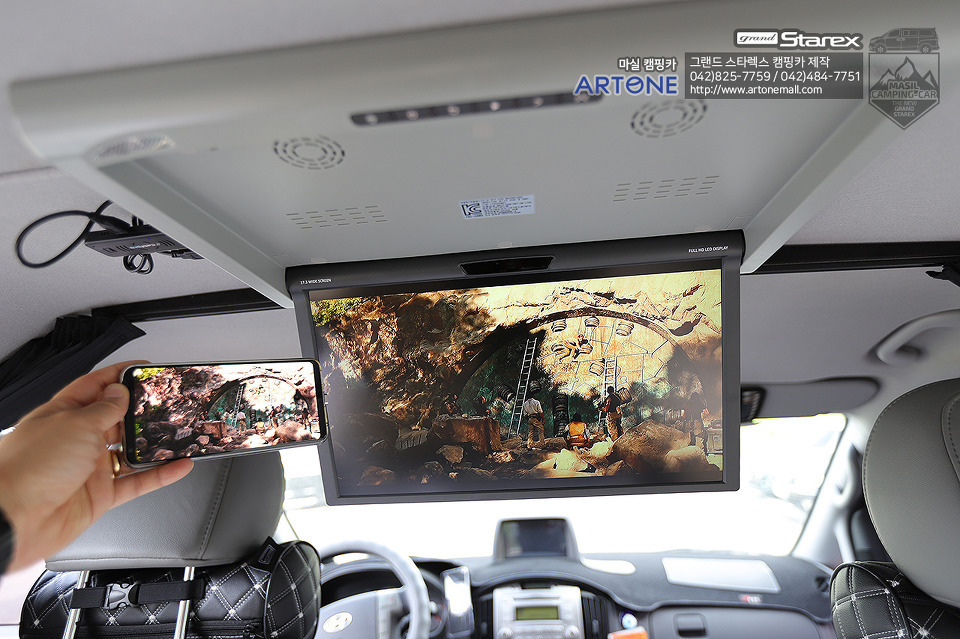

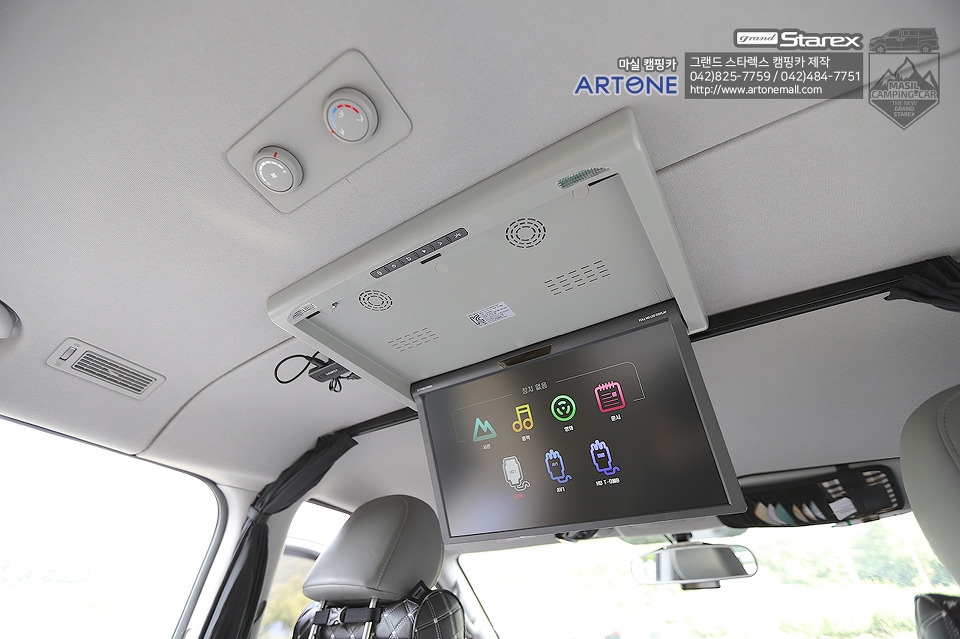

천장 모니터 17.3인치

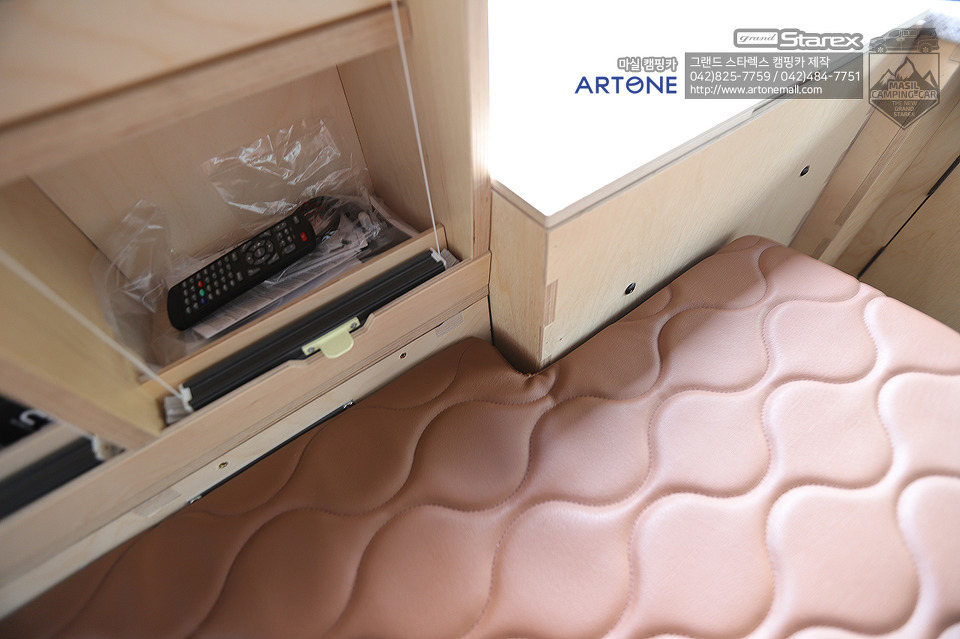

XM 모니터 17.3인치 모니터입니다. 전동 타입으로 리모컨으로 컨

트롤 가능하고, 외부에는 HDMI와 2개의 USB가 제공됩니다.

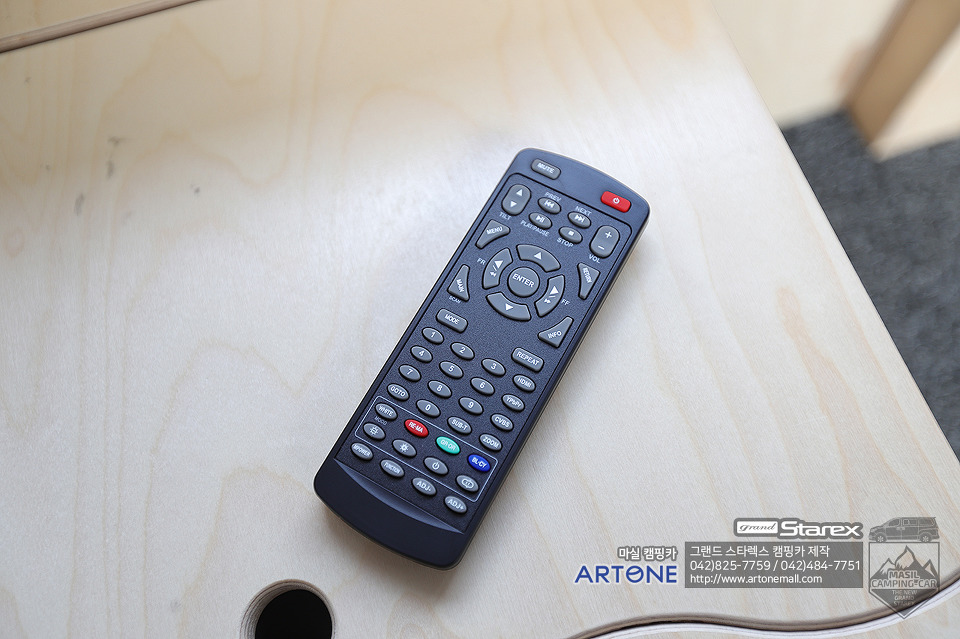

리모컨을 확인하면 버튼들이 많은데 사용이 어렵지 않습니다.

주로 사용하는 버튼은 전원 버튼과

그 아래 플레이/일시정지

그리고 모니터 틸트(각도 조절),

볼륨 조절 등과 화살표,

확인 버튼을 사용합니다.


외부 USB에서 영상을 플레이할 경우

틸트와 볼륨을 조절하는 사이에 작은 버튼을 사용합니다.


MODE 버튼으로 HDMI와 USB 모드를 선택할 수 있습니다.






미러링의 경우 안드로이드, IOS 두 종류의 기기를 모두 미러링 할 수 있습니다.

안드로이드의 경우 Screen Mirroring 또는 Smart View를 통해

스마트폰과 모니터 사이 미러링이 가능하고,

이 기능들을 제공하지 않는 폰의 경우 별도 연결이 어려울 수 있습니다.


DLNA 모드를 활용하여 연결할 수 있으나 지원되지 않는 모델이 대부분이며,

기능 또한 제약이 많아 어려움이 있습니다.


IOS의 경우 Airplay를 통해 미러링을 할 수 있으며,

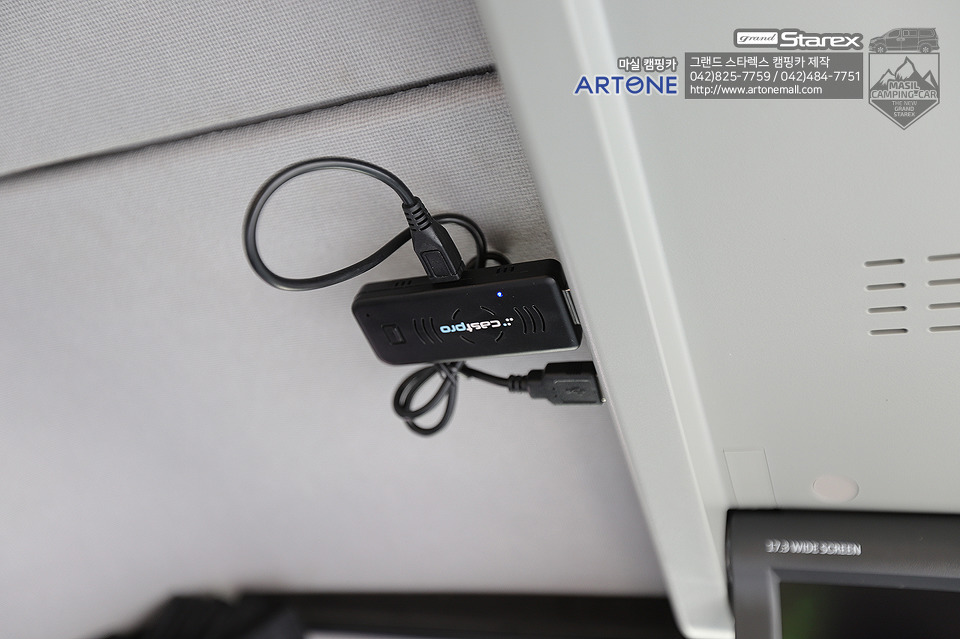

먼저 CAST PRO와 Wi-fi를 연결한 후 Airplay를 활성화하여 미러링을 실행할 수 있습니다.

IOS의 경우 Youtube를 시청할 수 없습니다.

애플에서 미러링 youtube 시청을 제한을 걸어 놔서 현재는 시청 방법이 없습니다. 참고하시기 바랍니다.

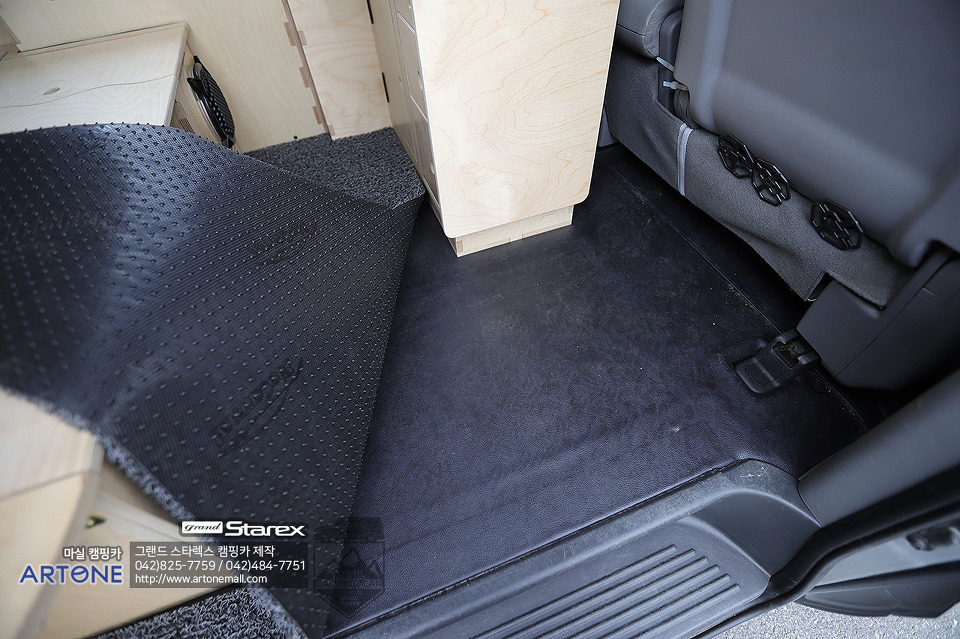

바닥은 깔끔하게, 매트는 청소가 간편






전체 바닥은 별도 작업이 들어갑니다.

레일과 의자 등을 내부에서 모두 탈거 후 진행되므로

바닥 작업을 통해 내부 마감을 하셔야 깨끗한 캠핑카를 만드실 수 있습니다.

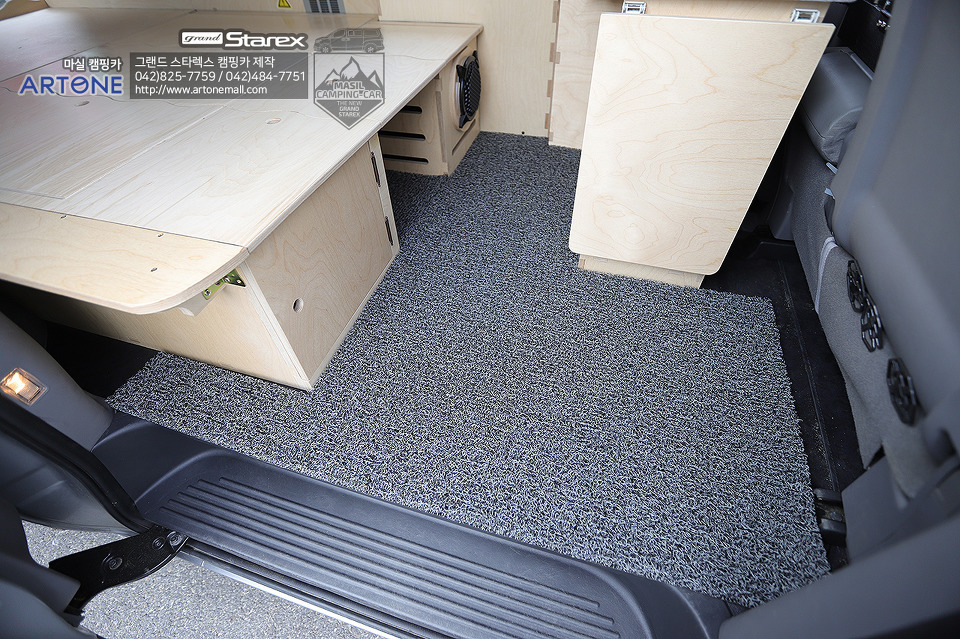

또한 매트는 정글 매트로 두께 7mm 정도의 푹신한 코일로 제작되고

음이온까지 배출되는 매트입니다.


청소 또한 간편하게 털어 주시거나 고압 수로 뿌려 청소할 수 있습니다.

끝단에 별도 마감 처리가 안된 부분은 물을 뿌리고

그 물이 빠져나올 수 있게 마감이 안되어 있어 청소가 훨씬 간편합니다.




마실 표 맞춤 매트






캠핑 룸 박스와 전기장치의 함을 모두 닫고

위에 매트를 깔거나 요를 깔아 주면 바로 취침 공간을 만들 수 있습니다.

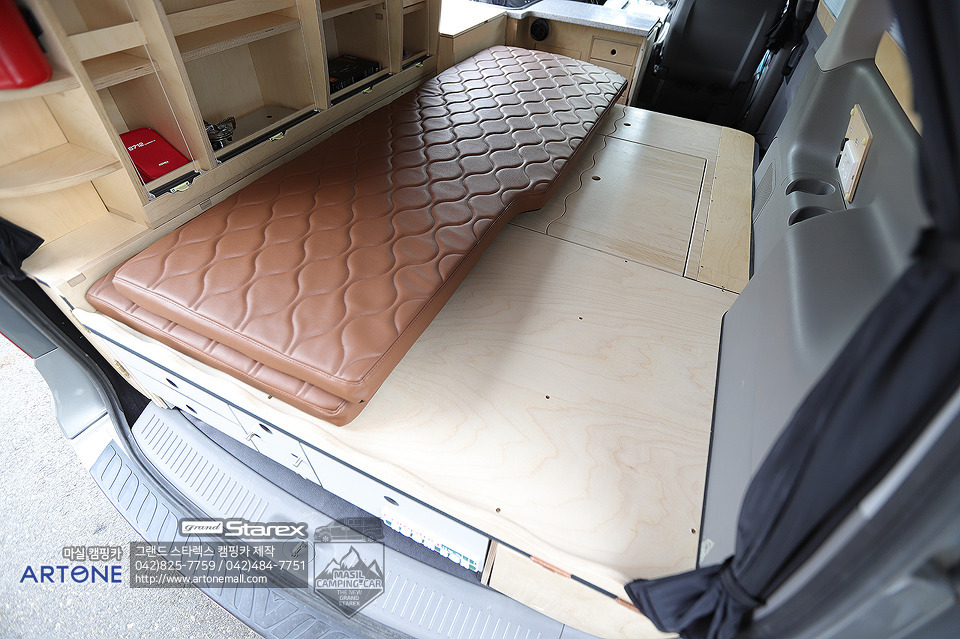

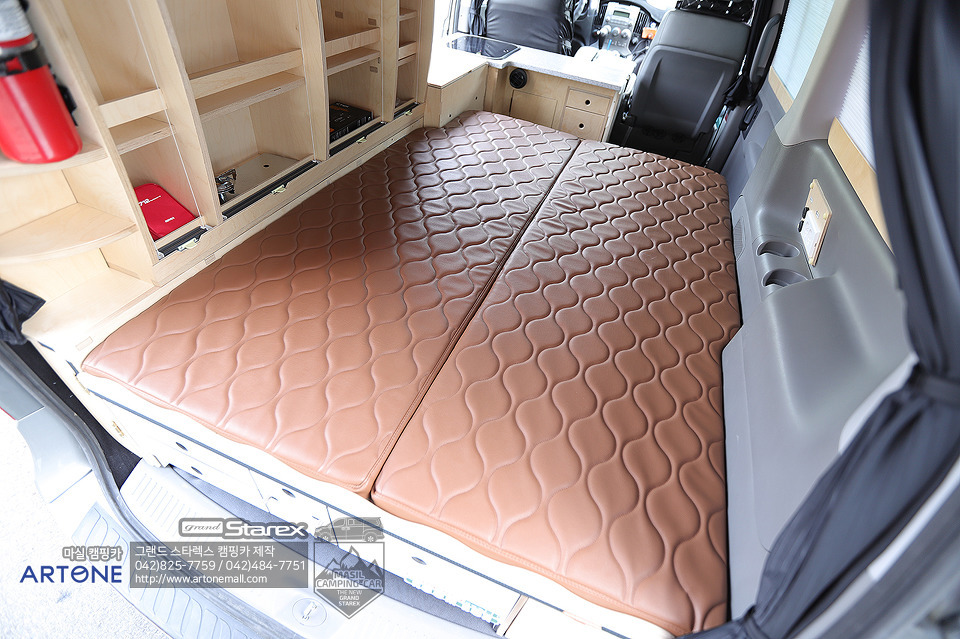

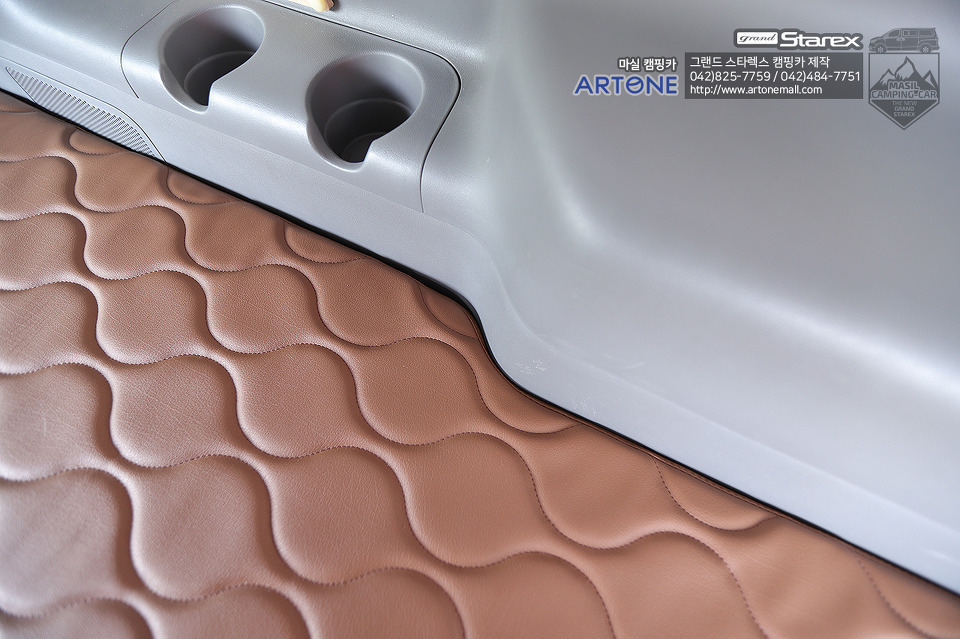

위 매트의 경우 아트원에서 제작되는 맞춤 매트로

캠핑카의 내부에 맞춤으로 설계되어 제작된 매트입니다.

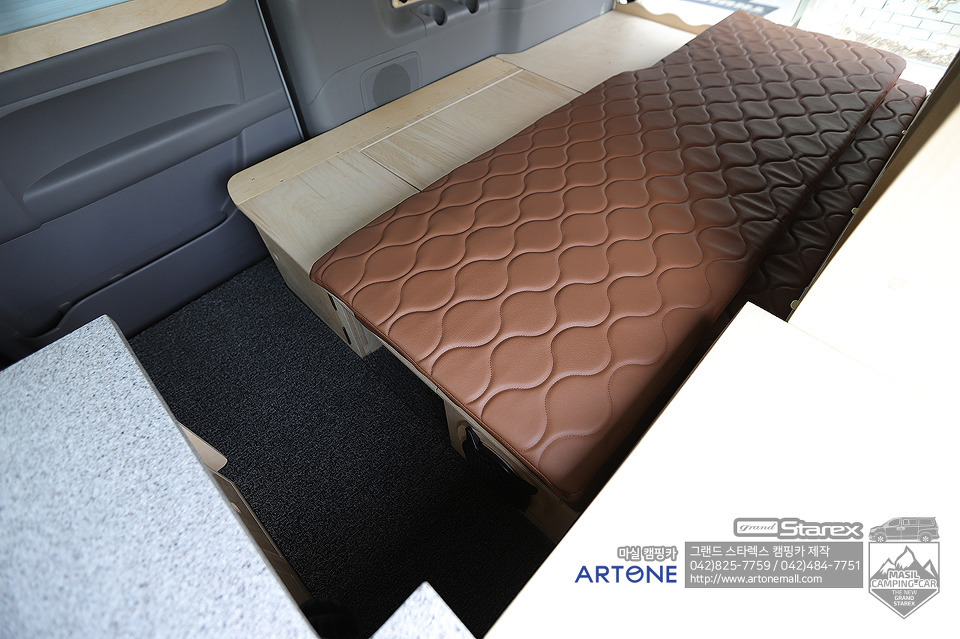

인조가죽 재질로 내부 패턴이 재봉된 매트입니다.

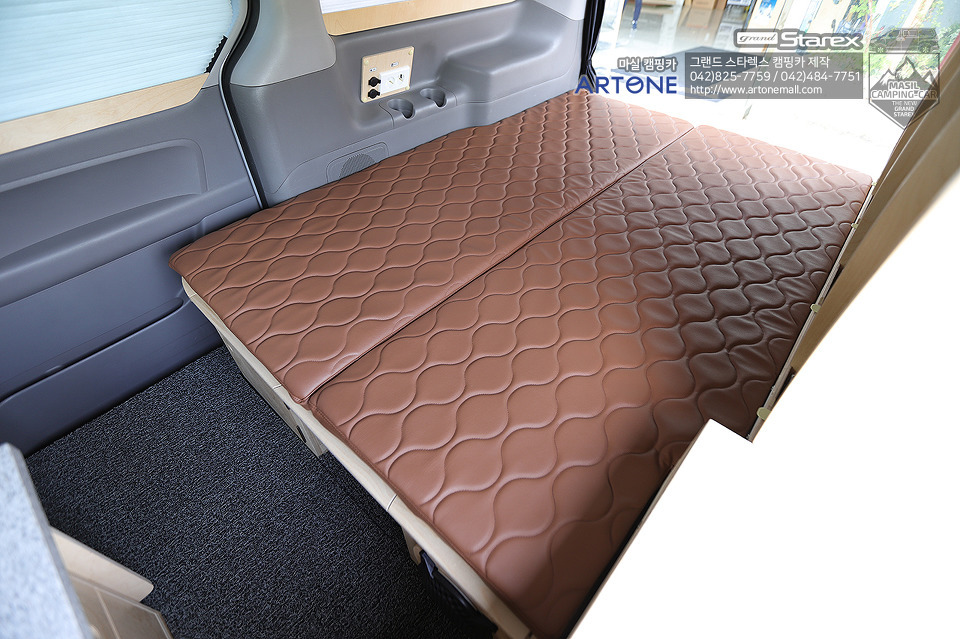

좌/우 구분으로 나누어져 들어가고,

내부 굴곡에 맞춰 제작되므로 바로 올려놓으면 사용이 가능합니다.

위 재질 외 타 재질을 원하실 경우 맞춤 제작하는 곳이 많이 있어

원하시는 재질로 제작할 수 있도록 도면을 드릴 수 있습니다.





좌/우 구분으로 2조각으로 제작됐습니다.

반대편 수납공간 또는 전기장치를 보시기 위해서는 옆으로 이동하여 볼 수 있습니다.

만약 1개로 이루어진 매트라면 조금 번거로울 수도 있습니다.



마지막으로 차량 구조변경 진행






마지막으로 차량 작업이 모두 완료되면

최종 확인 후 구조변경 검사를 갑니다.

작업 완료전 구조변경 신청을 먼저 하고,

승인이 될 때까지 기다렸다가 승인 후 서류를 가지고 검사소로 향합니다.

마실 캠핑카는 출고 전 모두 이 과정을 거쳐야 합니다.

아트원에서 출고 전 모두 검사 대행을 해드립니다.


캠핑카 요건을 갖춰주고

도면대로 냉장고나 수납함, 전기장치들을 설치하고

도면과 같이 작업 되었는지 확인하는 과정으로

일반 검사소는 불가능하고 교통안전공단에서 주관하는 검사소를 가셔야 구조변경 검사가 가능합니다.

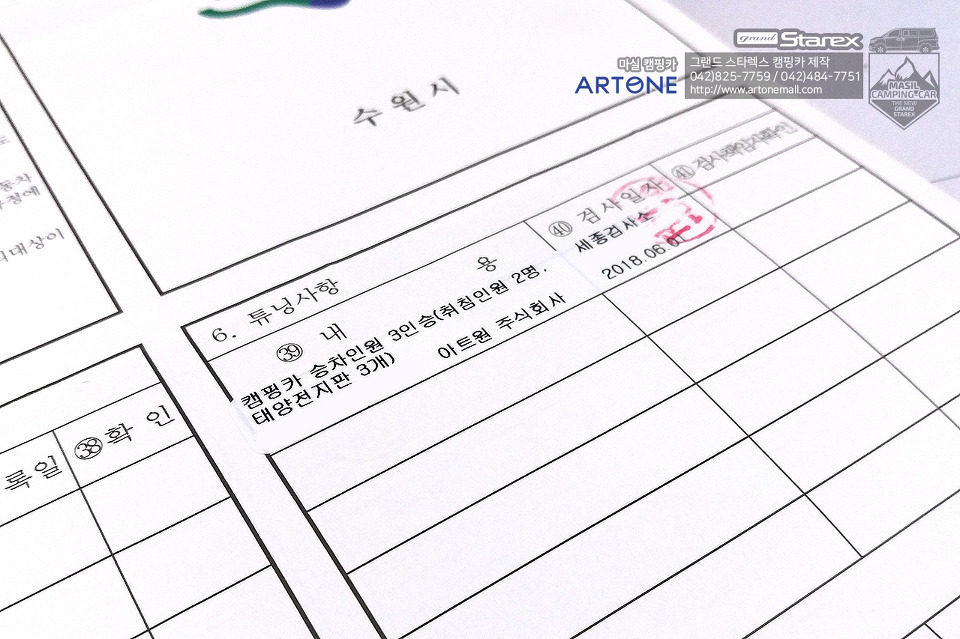

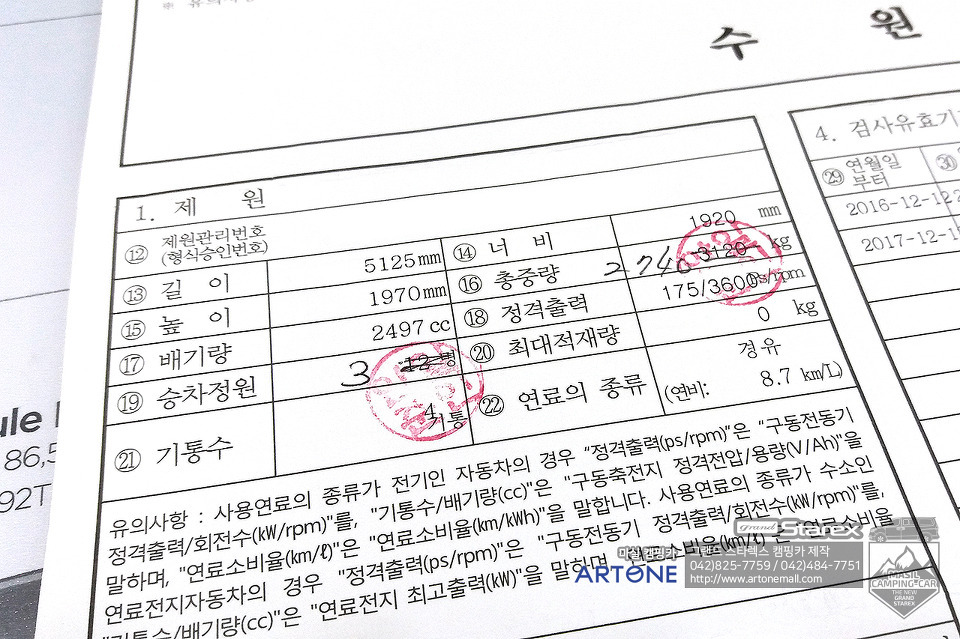

위 과정을 모두 마치면 차량 등록증에 승차정원, 총중량, 튜닝 사항이 기재가 되고,

현 등록증엔 저렇게 도장으로 정정이 되지만,

새로이 차량 등록증을 발급하시면, 위 사항들이 인쇄되어 교부됩니다.


모든 작업이 마무리되면 차량을 찾으러 방문하셔야 하는데요.

차량은 찾아가실 때 보험 가입(변경)과 취득세 납부에 관해 한 번 더 자세히 안내 후 출고됩니다.

물론 차량 사용법은 설명을 드립니다.


차 후 A/S는 방문을 해주셔야 한다는 거 꼭! 잊지 마시라고 당부드립니다.

대부분 엔지니어 분께서 직접 보시고 만지셔야 하므로 방문이 원칙입니다.

출장 A/S가 있다면 더할 나위 없겠지만,

현재 사정으로는 방문을 해주셔야 한다는 거 잊지 마시기 바랍니다.


122호 출고를 마치며, 다음은 123호로 찾아오도록 하겠습니다.

캠핑카 문의가 많아짐에 리뷰를 좀 더 자세히 쓰도록 했습니다.

그래도 여전히 물어보시지만,

기쁜 마음으로 상담해 드리고 안내해 드리고 보여드릴 수 있도록 하겠습니다.


감사합니다.
